Печать информации о пересечении нулей для зарегистрированных данных моделирования
sscprintzcs( печатает информацию о пересечениях нулей, обнаруженных во время моделирования, на основе зарегистрированных данных моделирования, указанных node)node. Перед вызовом этой функции в текущей рабочей области должна быть переменная журнала моделирования, включающая статистические данные моделирования. Создайте переменную рабочего пространства путем моделирования модели с включенным журналом статистики моделирования или загрузите ранее сохраненную переменную из файла.
Откройте пример модели Mechanical System with Translational Hard Stop:
ssc_mechanical_system_translational_hardstop
В этом примере модели включена регистрация данных и статистика моделирования, а для параметра Имя переменной рабочей области установлено значение simlog_ssc_mechanical_system_translational_hardstop.
Моделирование модели для регистрации данных моделирования:
sim('ssc_mechanical_system_translational_hardstop');Получение информации о пересечении нулей на уровне блока:
sscprintzcs(simlog_ssc_mechanical_system_translational_hardstop)
ssc_mechanical_system_translational_hardstop (2 signals, 28 crossings) +-Translational_Hard_Stop (2 signals, 28 crossings)
Результаты показывают, что единственным блоком, который может создать пересечение нуля, является блок поступательного жесткого останова. Он имеет два сигнала, которые могут создавать нулевые пересечения, и обнаружено 28 фактических нулевых пересечений.
Откройте пример модели Mechanical System with Translational Hard Stop:
ssc_mechanical_system_translational_hardstop
В этом примере модели включена регистрация данных и статистика моделирования, а для параметра Имя переменной рабочей области установлено значение simlog_ssc_mechanical_system_translational_hardstop.
Моделирование модели для регистрации данных моделирования:
sim('ssc_mechanical_system_translational_hardstop');Получение информации о пересечении нуля на уровне сигнала:
sscprintzcs(simlog_ssc_mechanical_system_translational_hardstop,1)
ssc_mechanical_system_translational_hardstop (2 signals, 28 crossings)
+-Translational_Hard_Stop (2 signals, 28 crossings)
-zc_1 16
-zc_2 12
Результаты показывают, что единственным блоком, который может создать пересечение нуля, является блок поступательного жесткого останова. Он имеет два сигнала, которые могут создавать нулевые пересечения, zc_1 и zc_2. Всего обнаружено 28 фактических пересечений нулевого уровня. Сигнал zc_1 производил 16 пересечений нуля во время моделирования, и сигнал zc_2 получено 12.

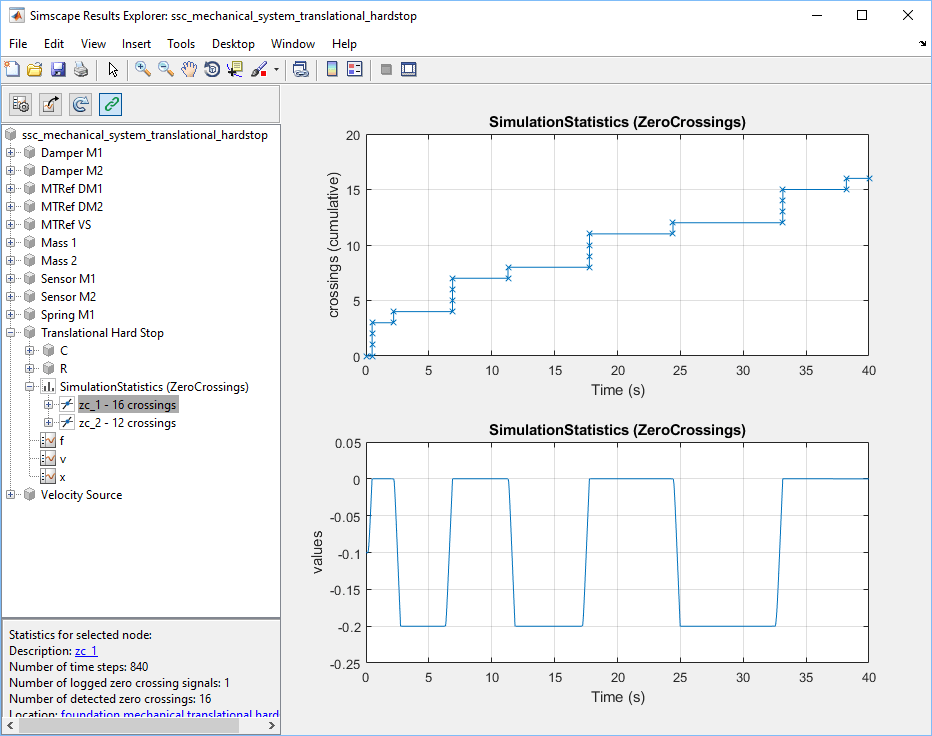

Используйте sscexplore функция для дальнейшего изучения данных пересечения нуля для сигнала zc_1.
sscexplore(simlog_ssc_mechanical_system_translational_hardstop,... 'Translational_Hard_Stop.SimulationStatistics.zc_1')
