Бесконечная плоскость

Бесконечная плоскость для моделирования контактов

Библиотека:
Simscape/Multibody/Кривые и поверхности

Описание

Блок Бесконечная плоскость (Infinite Plane) экспортирует бесконечную плоскость для моделирования контактных проблем. Можно моделировать контакт между плоскостью и многими типами геометрий, такими как все типы тел и выпуклых корпусов в библиотеке элементов тела и геометрия точек в библиотеке кривых и поверхностей. Обратите внимание, что для контакта необходимо использовать положительную нормаль плоскости для контакта, которая находится в направлении синей оси рамки. В противном случае контактирующая деталь будет выталкиваться в нормальную сторону через плоскость.

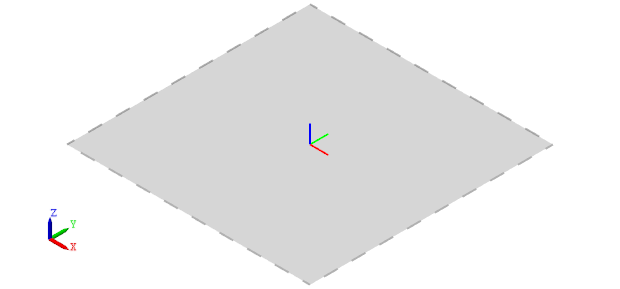

Infinite Plane

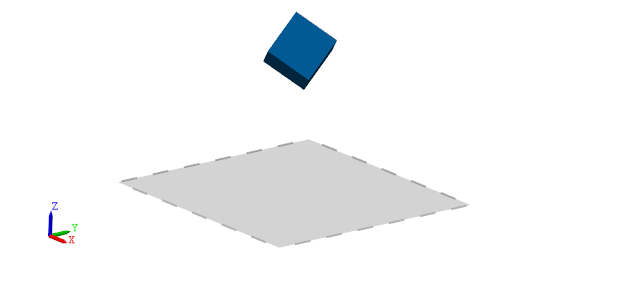

Блок Бесконечная плоскость (Infinite Plane) полезен при моделировании плоских контактов. Например, блок Бесконечная плоскость (Infinite Plane) гораздо эффективнее при моделировании нулевой плоскости, чем блок Твердое тело (Brick Solid).

Infinite Plane Example

Порты

Структура

развернуть все

`R` - Опорная рамка
структура

Бесконечная плоская опорная рамка. Соедините эту рамку с другим блоком, чтобы указать местоположение и ориентацию бесконечной плоскости.

Геометрия

развернуть все

`G` - Геометрический каркас
структура

Геометрическая рамка, представляющая плоскость, заданную этим блоком. Подключите этот порт к блоку пространственной контактной силы для моделирования контактов на плоскости.

Параметры

развернуть все

Графический

`Type` - Визуальное представление плоскости
`Rectangle` (по умолчанию) | `None`

Визуальное представление плоскости. Задайте для этого параметра значение Rectangle для отображения визуального представления бесконечной плоскости в виде прямоугольника с границами тире. Задайте для этого параметра значение None для исключения плоскости из визуализации модели.

`Width (X)` - Ширина визуального представления плоскости
1 `m` (по умолчанию) | положительное целое число

Ширина визуального представления плоскости. Обратите внимание, что фактическая плоскость имеет бесконечный размер.

Зависимости

Чтобы включить этот параметр, установите для параметра Type значение Rectangle.

`Height (Y)` - Высота визуального представления плоскости
1 `m` (по умолчанию) | положительное целое число

Высота визуального представления плоскости. Обратите внимание, что фактическая плоскость имеет бесконечный размер.

Зависимости

Чтобы включить этот параметр, установите для параметра Type значение Rectangle.

`Visual Properties` - Параметризация цвета и непрозрачности
`Simple` (по умолчанию) | `Advanced`

Параметризация для задания визуальных свойств. Выбрать Simple для задания диффузного цвета и непрозрачности. Выбрать Advanced для задания дополнительных визуальных свойств, таких как «Цвет пятна», «Цвет окружающей среды», «Цвет излучения» и «Блеск».

Зависимости

Чтобы включить этот параметр, установите для параметра Type значение Rectangle.

`Diffuse Color` - Графический цвет
[0,5 0,5 0,5] (по умолчанию) | трехэлементный вектор | четырехэлементный вектор

Цвет рисунка при прямом белом свете, указанный как вектор [R G B] или [R G B A] в 0-1 масштабе. Необязательный четвертый элемент (A) задает непрозрачность цвета в масштабе 0-1. Отсутствие элемента непрозрачности эквивалентно заданию значения 1.
