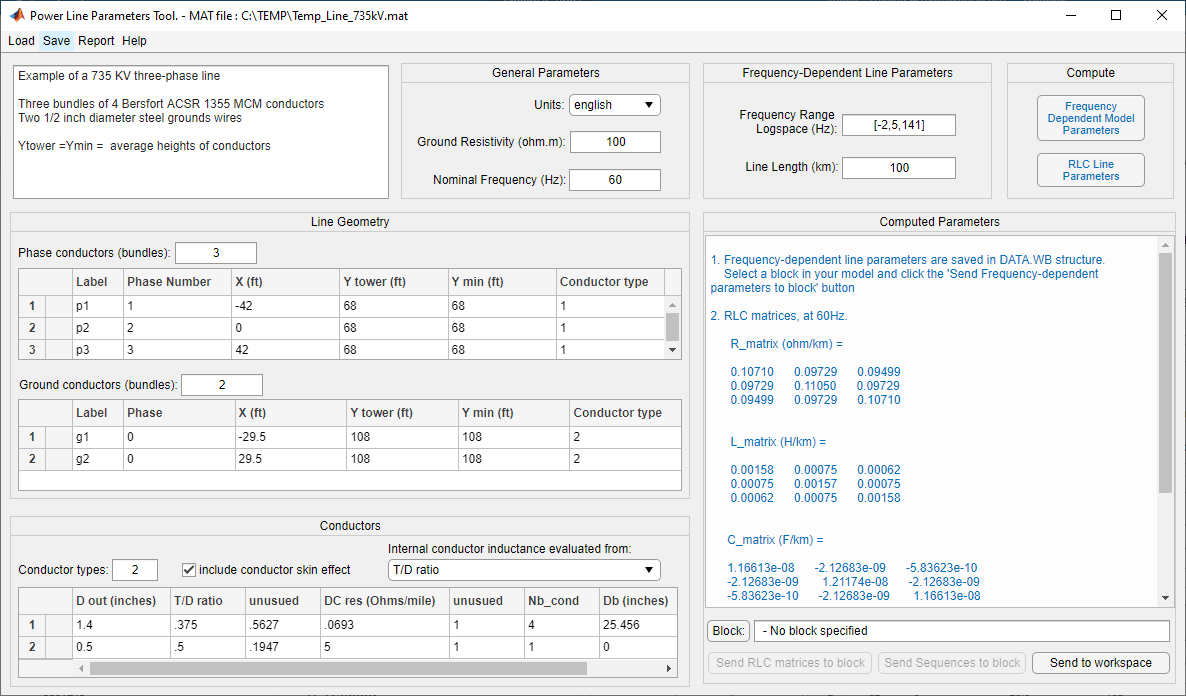

Это текстовое поле используется для ввода комментариев, которые необходимо сохранить с параметрами линии, например, уровнем напряжения, типами и характеристиками проводника и т.д.

Открывает окно браузера, где Вы можете выбрать примеры конфигураций линии, которым предоставляют программное обеспечение Simscape™ Electrical™ Specialized Power Systems. Выберите требуемый .mat файл.

Выбор «Загрузить типовые параметры» позволяет загрузить одну из следующих конфигураций линий:

Открывает окно браузера, в котором можно выбрать собственные данные строки. Выберите требуемый .mat файл.

Сохранение данных линии путем создания .mat файл, содержащий информацию GUI и данные строки.

Создает файл, содержащий входные параметры линии и вычисленные параметры RLC. Откроется редактор MATLAB для отображения содержимого файла.

Выбрать metric для указания диаметра проводника, GMR и диаметра пучка в сантиметрах и положения проводника в метрах. Выбрать english для задания диаметра проводника, GMR и диаметра пучка в дюймах и положения проводника в футах.

Задайте удельное сопротивление земли в Ом-метрах. Допускается нулевое значение (идеально проводящая земля).

Укажите частоту в герцах для оценки параметров RLC.

Укажите количество фазных проводников (одиночных проводников или пучков подпроводников).

Укажите количество проводов заземления (одиночных проводников или пучков подпроводников). Провода заземления обычно не связываются.

Список идентификаторов проводника или пучка. Фазные проводники обозначаются как p1, p2,..., pn. Провода заземления обозначаются как g1, g2,..., gn.

Укажите номер фазы, к которой принадлежит проводник. Несколько проводников могут иметь один и тот же номер фазы. Все проводники, имеющие одинаковое фазовое число, объединяются вместе и рассматриваются как один эквивалентный проводник в матрицах R, L и C. Например, если требуется вычислить параметры линии трехфазной линии, эквивалентной линии с двойной цепью, такой как линия, представленная на рисунке «Конфигурация линии с трехфазной двойной цепью», для проводников p1, p2, p3 задаются номера фаз 1, 2, 3. (цепь 1) и номера фаз 3, 2, 1 для проводников p4, p5, p6 (цепь 2) соответственно. Если вы предпочитаете моделировать эту линию как две отдельные цепи и иметь доступ к шести фазным проводникам, вы указываете номера фаз 1, 2, 3, 6, 5, 4 соответственно для проводников p1, p2, p3, p4, p5 и p6.

В трехфазных системах три фазы обычно помечены как A, B и C. Соответствие с номером фазы:

Можно также использовать номер фазы для размыкания проводников асимметричного пучка.

Для проводов заземления номер фазы принудительно обнуляется. Все провода заземления соединяются с землей и не вносят вклад в размеры матрицы R, L и C. Если необходимо получить доступ к соединениям проводов заземления в модели, необходимо указать эти провода заземления как нормальные фазные проводники и вручную соединить их с землей.

Укажите горизонтальное положение проводника в метрах или футах. Расположение нулевой опорной позиции является произвольным. Для симметричной линии обычно выбирается X = 0 в центре линии.

Укажите вертикальное положение проводника (в башне) относительно земли, в метрах или футах.

Укажите вертикальное положение проводника относительно земли на среднем пролете, в метрах или футах.

Средняя высота проводника (см. рисунок Конфигурация трехфазной двухконтурной линии) определяется следующим уравнением:

Вместо указания двух различных значений Ytower и _Ymin можно указать одно и то же значение _Yaverage.

Укажите один из номеров типа проводника или пучка, перечисленных в первом столбце таблицы характеристик проводника.

Укажите количество типов проводников (одиночный проводник или пучок подпроводников). Этот параметр определяет количество строк в таблице проводников. Фазные проводники и заземляющие проводники могут быть либо одиночными проводниками, либо пучками субпроводников. Для уровней напряжения 230 кВ и выше фазные проводники обычно соединяют в пучки для уменьшения потерь и электромагнитных помех из-за коронного эффекта. Провода заземления обычно не связываются.

Для простой трехфазной линии переменного тока, одно- или двухцепочечной, обычно существует два типа проводников: один тип для фазных проводников и один тип для проводов заземления. Требуется более двух типов для нескольких линий в одном коридоре, биполярных линий постоянного тока или распределительных фидеров, где представлены нейтраль и оболочки ТВ и телефонных кабелей.

Выберите один из следующих трех параметров, чтобы указать способ вычисления внутренней индуктивности проводника: T/D ratio, Geometric Mean Radius (GMR), или Reactance Xa at 1-foot spacing (или Reactance Xa at 1-meter spacing если параметр Units имеет значение metric).

При выборе T/D ratioвнутренняя индуктивность вычисляется на основании значения T/D, указанного в таблице проводников, предполагая наличие полого или сплошного проводника. D - диаметр проводника, а T - толщина проводящего материала (см. рисунок Конфигурация трехфазной двухконтурной линии). Самоиндуктивность и сопротивление проводника вычисляют по диаметру проводника, соотношению T/D, сопротивлению постоянному току и относительной проницаемости проводящего материала и заданной частоте.

При выборе Geometric Mean Radius (GMR), проводник GMR оценивает внутреннюю индуктивность. Когда индуктивность проводника оценивается по GMR, указанная частота не влияет на индуктивность проводника. Необходимо предоставить GMR производителя для требуемой частоты (обычно 50 Гц или 60 Гц). При использовании T/D ratio соответствующий проводник GMR на заданной частоте отображается в таблице Проводники (Conductors).

Выбор Reactance Xa at 1-foot spacing (или Reactance Xa at 1-meter spacing) использует реактивное сопротивление положительной последовательности на заданной частоте трехфазной линии, имеющей расстояние 1 фут (или 1 метр) между тремя фазами для вычисления внутренней индуктивности проводника.

Установите этот флажок, чтобы включить влияние частоты на сопротивление переменного тока проводника и индуктивность (эффект кожи). Если этот параметр сброшен, сопротивление поддерживается постоянным при значении, заданном параметром сопротивления постоянного тока проводника, и индуктивность поддерживается постоянным при значении, вычисленном в постоянном токе, используя D out (внешний диаметр проводника) и параметры отношения T/D таблицы проводников. Если включен эффект кожи, сопротивление переменного тока проводника и индуктивность оцениваются с учетом полого проводника с отношением T/D (или твердого проводника, если T/D = 0,5). Отношение T/D оценивает сопротивление переменного тока, даже если индуктивность проводника оценивается из GMR или из реактивного сопротивления на расстоянии 1 фут или 1 метр. Поверхностный эффект кожи всегда учитывается и зависит от удельного сопротивления земли.

Укажите наружный диаметр проводника в сантиметрах или дюймах.

Задайте отношение T/D полого проводника. Т - толщина проводящего материала, а D - наружный диаметр. Этот параметр может варьироваться между 0 и 0.5. A T/D значение 0.5 обозначает сплошной проводник. Для проводников, армированных алюминиевым кабелем (ACSR), можно игнорировать стальной сердечник и рассматривать полый алюминиевый проводник (типичные соотношения T/D находятся между 0.3 и 0.4). Отношение T/D используется для вычисления сопротивления переменного тока проводника, когда выбран параметр Включить эффект кожи проводника. Он также используется для вычисления собственной индуктивности проводника, когда параметр Внутренняя индуктивность проводника, оцененная из, установлен в T/D ratio.

Этот параметр доступен, только если для параметра Внутренняя индуктивность проводника, вычисленная из, установлено значение Geometric Mean Radius (GMR). Укажите GMR в сантиметрах или дюймах. GMR при частоте 60 Гц или 50 Гц обычно обеспечивается производителями проводников. Если для параметра Внутренняя индуктивность проводника, вычисленная из, установлено значение T/D ratio, отображается значение соответствующего GMR, дающего ту же индуктивность проводника. Если для параметра Внутренняя индуктивность проводника, вычисленная из, установлено значение Reactance Xa at 1-foot spacing или Reactance Xa at 1-meter spacingзаголовок столбца изменяется на Xa.

Этот параметр доступен только в том случае, если для параметра Внутренняя индуктивность проводника, вычисленная из, установлено значение Reactance Xa at 1-meter spacing или Reactance Xa at 1-foot spacing. Задайте значение Xa в омах/км или омах/миля на указанной частоте. Значение _Xa при 60 Гц или 50 Гц обычно обеспечивается производителями проводников.

Задайте сопротивление постоянного тока проводника в Ом/км или Ом/миля.

Укажите относительную проницаемость _мкr проводящего материала. _мкr = 1,0 для немагнитных проводников (таких как алюминий или медь). Этот параметр недоступен, если снят флажок Включить эффект темы оформления проводника (Include conductor skin effect).

Укажите количество подпроводников в пучке или 1 для одиночных проводников.

Укажите диаметр пучка в сантиметрах или дюймах. Этот параметр недоступен, если для Nb_cond установлено значение 1. При указании пучков проводников предполагается, что они равномерно расположены по окружности. Если это не так, необходимо ввести отдельные положения подпроводников в таблицу Геометрия линии (Line Geometry) и объединить эти подпроводники, присвоив им один и тот же параметр Номер фазы (Phase Number).

Задайте угол в градусах, определяющий положение первого проводника в пучке относительно горизонтальной линии, параллельной земле. Этот угол определяет ориентацию пучка. Этот параметр недоступен, если для Nb_cond установлено значение 1.

Укажите диапазон частот для вычисления параметров. Введите вектор из трех элементов, [X1,X2,N]. Этот параметр определяет частотный вектор N логарифмически равноудаленные точки между десятилетиями 10^X1 и 10^X2.

Укажите длину линии в км.

Вычисляет параметры RLC. После завершения вычисления параметров результаты отображаются в разделе Вычисленные параметры (Computed Parameters).

Если число фазных проводников равно 3 или 6, отображаются также параметры симметричных компонентов:

Вычисляет зависящие от частоты параметры. После завершения вычисления параметров результаты отображаются в разделе Вычисленные параметры (Computed Parameters).

Выберите блок линии распределенных параметров (для установки матриц или параметров последовательности RLC), блок линии Pi-сечения или блок линии трехфазного PI-сечения в модели, затем нажмите кнопку для подтверждения выбора блока. Имя выбранного блока появится в левом окне.

Загружает матрицы RLC в выбранный блок. Эта кнопка не отображается, если выбранный блок является блоком линии распределенных параметров (зависящей от частоты).

Загрузка параметров последовательности RLC в выбранный блок. Эта кнопка не отображается, если выбранный блок является блоком линии распределенных параметров (зависящей от частоты).

Отправляет матрицы R, L и C, а также параметры симметричных компонентов в рабочую область MATLAB. В рабочей области создаются следующие переменные: R_matrix, L_matrix, C_matrix, и R10, L10, C10 для симметричных компонентов.

Загружает зависящие от частоты параметры в выбранный блок. Эта кнопка не отображается, если блок не является блоком линии распределенных параметров (зависящей от частоты).
