Контроллер тока гистерезиса (трехфазный)

Управление током трехфазного гистерезиса

  • Библиотека:
  • Simscape/Electrical/Control/Общее управление машиной

  • Hysteresis Current Controller (Three-Phase) block

Описание

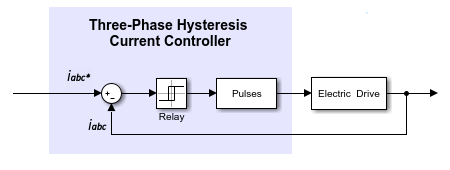

Блок управления током гистерезиса (трехфазный) реализует трехфазное управление током гистерезиса для преобразователей мощности.

Порты

Вход

развернуть все

Трехфазные опорные токи.

Типы данных: single | double

Измеренные трехфазные токи.

Типы данных: single | double

Продукция

развернуть все

Шестиимпульсный вектор для управления преобразователем мощности.

Типы данных: single | double

Параметры

развернуть все

Полоса гистерезиса h для текущего контроллера. Точка включения - h/2, а точка отключения - -h/2.

Время (в секундах) между последовательными выполнением блоков. Во время выполнения блок выдает выходные данные и, при необходимости, обновляет свое внутреннее состояние. Дополнительные сведения см. в разделе Что такое время образца? и Укажите время образца.

Если этот блок находится внутри запускаемой подсистемы, наследуйте время выборки, установив для этого параметра значение -1. Если этот блок находится в модели непрерывного шага переменной, укажите время выборки явно, используя положительный скаляр.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.
Представлен в R2018a
