Контроллер тока гистерезиса SRM

Контроль тока гистерезиса для машин с переключаемым сопротивлением

развернуть все на странице

Библиотека:
Управление Simscape/Electrical/Control/SRM

Описание

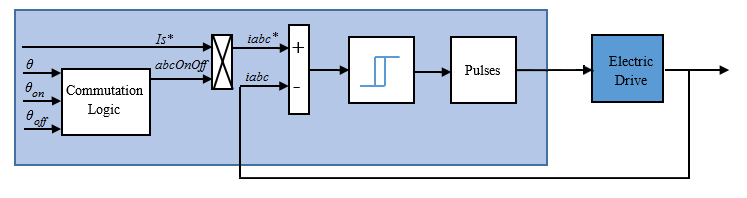

Блок контроллера тока гистерезиса SRM реализует управление током гистерезиса для блока машины с коммутируемым сопротивлением (SRM).

Порты

Вход

развернуть все

`IsRef` - Опорный ток
скаляр

Опорный ток для управления.

Типы данных: single | double

`iabc` - Измеренный ток
вектор

Измеренный трехфазный ток.

Типы данных: single | double

`Reset` - Перезагрузка интегратора
скаляр

Внешний сигнал сброса (передний фронт) для интегратора.

Типы данных: Boolean

`theta` - Угол тета-ротора
скаляр

Угол ротора в интервале [0, β].

Типы данных: single | double

`thetaON` - Угол включения
скаляр

Угол включения питания фазой.

Типы данных: single | double

`thetaOFF` - Угол отключения
скаляр

Угол включения питания фазой.

Типы данных: single | double

Продукция

развернуть все

`Sabc` - Сигнал переключателя напряжения
вектор | `0 or 1`

Сигнал для включения и выключения трехфазного напряжения.

Типы данных: single | double

Параметры

развернуть все

`Torque capability angle (rad)` - Угол крутящего момента
pi/2 (по умолчанию) | [0, 2 * pi/число полюсов ротора

]

Возможность создания крутящего момента одного полюса ротора в радианах.

`Hysteresis band (A)` - Полоса пропускания гистерезиса
`5` (по умолчанию)

Полоса гистерезиса h для текущего контроллера. Точка включения - h/2, а точка отключения - -h/2.

`Sample time (-1 for inherited)` - Время блочной выборки
`-1` (по умолчанию) | положительный скаляр

Время (в секундах) между последовательными выполнением блоков. Во время выполнения блок выдает выходные данные и, при необходимости, обновляет свое внутреннее состояние. Дополнительные сведения см. в разделе Что такое время образца? и Укажите время образца.

Если этот блок находится внутри запускаемой подсистемы, наследуйте время выборки, установив для этого параметра значение -1. Если этот блок находится в модели непрерывного шага переменной, укажите время выборки явно, используя положительный скаляр.

Примеры модели

Switched Reluctance Machine Speed Control

Управление скоростью машины с переключаемым сопротивлением

Управление скоростью вращения ротора в электроприводе на базе коммутируемой машины с сопротивлением (SRM). Источник постоянного напряжения подает SRM через управляемый трехплечий мост. Углы включения и выключения преобразователя поддерживаются постоянными.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.

См. также

Логика коммутации SRM | Контроллер тока SRM | Контроллер тока SRM с генерацией PWM | Машина с переключаемым сопротивлением

Представлен в R2018a
