Трансформатор, изменяющий отводы

Однофазный трансформатор с изменяющимся отводом

  • Библиотека:
  • Simscape / Электрический / Пассивный / Трансформаторы

  • Tap-Changing Transformer block

Описание

Блок трансформатора с изменением отводов представляет однофазный трансформатор с изменением отводов. С помощью управляющего входа можно изменять коэффициент поворота трансформатора во время моделирования.

Этот компонент используется для регулирования или изменения выходного напряжения линейного трансформатора во время моделирования. Чтобы смоделировать эффекты насыщения, рекомендуется использовать блок «Нелинейный трансформатор».

Принцип работы

Используйте управляющий вход c для изменения положения отводов трансформатора.

  • Увеличьте c выше порогового значения Control, t, чтобы увеличить положение p отводов на единицу.

  • Уменьшите c ниже отрицательного значения порогового значения Control, чтобы уменьшить положение p отводов на единицу.

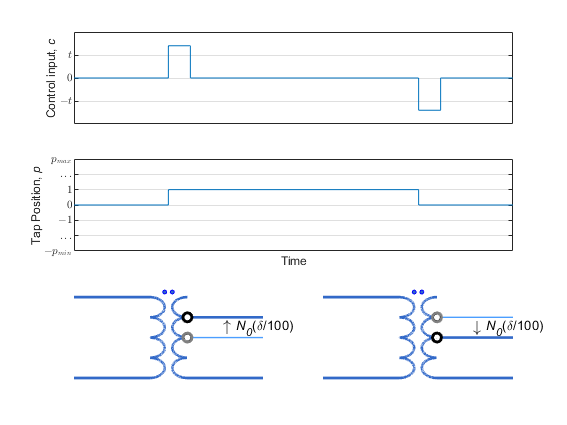

На этом рисунке показан ответ на нажатие на управляющий вход.

На схеме:

  • N0 - номинальное число витков обмотки переключателя отводов.

  • δ - процентное изменение в поворотах на шаг положения отводов. Укажите это значение с помощью параметра Change per tap (%).

  • pmin и pmax - минимальные и максимально допустимые индексы отводов. Задайте эти значения с параметрами Минимальный индекс отвода (номинальный = 0) и Максимальный индекс отвода (номинальный = 0).

Чтобы выбрать обмотку переключателя отводов, используйте параметр местоположения переключателя отводов. Общее отношение витков, n, зависит от этого местоположения:

  • Primary

    n = Np (N0,δ,p) Ns = n0 (1 + δp100)

  • Secondary

    n = NpNs (N0,δ,p) = n0 (1 + δp100) − 1

где n0 - номинальное отношение оборотов трансформатора.

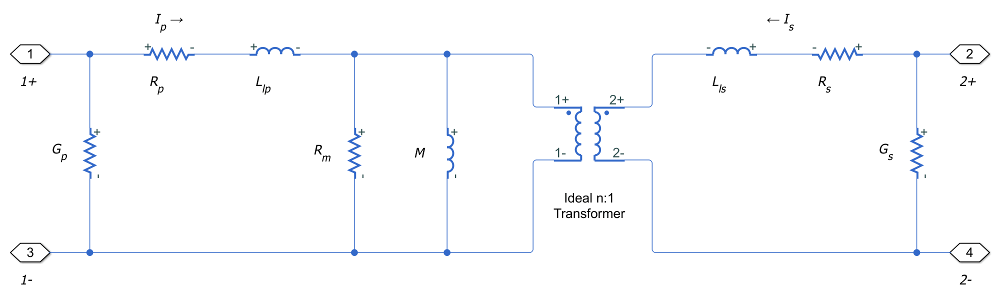

Эквивалентная цепь

Эквивалентная схема показана на схеме.

Здесь:

  • Rp и Rs являются первичными и вторичными последовательными сопротивлениями соответственно. Изменения в положении отводов влияют на эти значения.

  • Llp и Ll являются первичными и вторичными индуктивами утечки соответственно. Изменения в положении отводов влияют на эти значения.

  • Rm и M - сопротивление намагниченности и индуктивность соответственно. Изменения в положении отводов влияют на эти значения.

  • n - коэффициент витков трансформатора.

  • Gp и Gs являются первичными и вторичными проводниками утечки соответственно. Изменения в положении отвода не влияют на эти значения.

Порты

Сохранение

развернуть все

Электрический консервационный порт, связанный с положительным выводом линии 1.

Электрический консервационный порт, связанный с отрицательным выводом линии 1.

Электрический консервационный порт, связанный с положительным выводом линии 2.

Электрический консервационный порт, связанный с отрицательным выводом линии 2.

Входной физический сигнал, определяющий входное управляющее значение.

Параметры

развернуть все

Номинал

Коэффициент поворота трансформатора в номинальном положении отвода. Коэффициент витков определяется как первичное число витков, деленное на вторичное число витков.

Индуктивность утечки первичной обмотки.

Индуктивность утечки вторичной обмотки.

Взаимное сопротивление трансформатора.

Индуктивность намагничивания трансформатора.

Последовательное сопротивление первичной обмотки.

Последовательное сопротивление вторичной обмотки.

Проводимость утечки первичной обмотки. Установите это значение ненулевым для достижения численной сходимости в некоторых топологиях цепей.

Проводимость утечки вторичной обмотки. Установите это значение ненулевым для достижения численной сходимости в некоторых топологиях цепей.

Сигнал

Укажите, находится ли переключатель отводов на первичной или вторичной обмотке.

Минимально допустимое положение переключателя отводов.

Максимально допустимое положение переключателя отводов.

Процентное изменение числа оборотов на шаг положения отводов обмотки переключателя отводов. Установите это значение таким образом, чтобы абсолютное процентное изменение при минимальном и максимальном индексах отводов было меньше 100 %.

Управляющее значение, при котором кран меняет положение. Чтобы понизить положение отводов, подайте управляющий сигнал c, меньший, чем отрицательное значение этого значения. Чтобы увеличить положение отводов, подайте управляющий сигнал c, превышающий это значение.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.
Представлен в R2018a
