Трехфазный линейный неидеальный проводной и дельта-конфигурируемый двухобмоточный трансформатор с возможностью насыщения
Simscape / Электрический / Пассивный / Трансформаторы

Блок двухобмоточного трансформатора (трехфазный) представляет собой линейный неидеальный трехфазный двухобмоточный трансформатор, который передает электрическую энергию между двумя или более цепями посредством электромагнитной индукции. Блок включает в себя утечку линейной обмотки и эффекты намагниченности линейного сердечника. Можно параметризовать импеданс блока, используя значения на единицу. Типы первичной и вторичной обмоток, фазовый угол дельта-wye и типы сердечников конфигурируются.
Опции конфигурации для первичной и вторичной обмоток:
Wye с плавающей нейтралью - конфигурация Star или T с плавающей нейтралью (трехфазная)
Wye с нейтральным портом - конфигурация Star или T с нейтральным портом (трехфазный)
Навес с заземленной нейтралью - конфигурация Star или T с заземленной нейтралью (трехфазная)
Дельта 1 час - конфигурация сетки с запаздывающим фазовым сдвигом 30 градуса относительно напряжения подключенной конфигурации wye
Дельта 11 час - Конфигурация сетки с передним сдвигом фазы 30 градуса относительно напряжения подключенной конфигурации wye
Опциями для типа ядра являются:
Трёхфазная пятигубка
Трёхфазная трёхгубка
Хотя ядро из трех конечностей обычно является менее дорогостоящим, ядро из пяти конечностей предлагает следующие преимущества:
Более низкий импеданс для нулевой составляющей тока, то есть между линией и нейтралью, в случае несбалансированной нагрузки
Большая теплоотдача

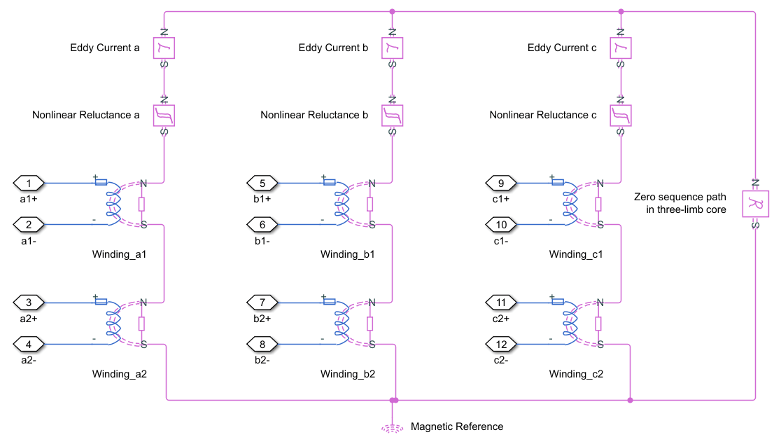

Этот блок реализован в магнитной области с использованием основных магнитных сопротивлений, обмоток и блоков вихревых токов.

Важно определить связь между параметрами электрической области из блочной маски и параметрами магнитной области, используемыми в модели:
n1 - число витков первичной обмотки.
n2 - число витков вторичной обмотки.
Lm - индуктивность намагничивания шунта.
L0 - индуктивность нулевой последовательности.
Lp - индуктивность утечки первичной обмотки.
Ls - индуктивность утечки вторичной обмотки.
Rm - сопротивление намагничиванию шунта.
R - намагничивающее сопротивление между фазами.
n12Lm
R0 - нежелание нулевой последовательности.
− Lp
Rl1 - сопротивление утечке первичной обмотки.
Rl2 - сопротивление утечке вторичной обмотки.
Ледди - проводимость шлейфа вихревого тока
n12Rm
Для двухобмоточных трансформаторов (трехфазных) связь между различными обмотками в каждой фазе идентична.

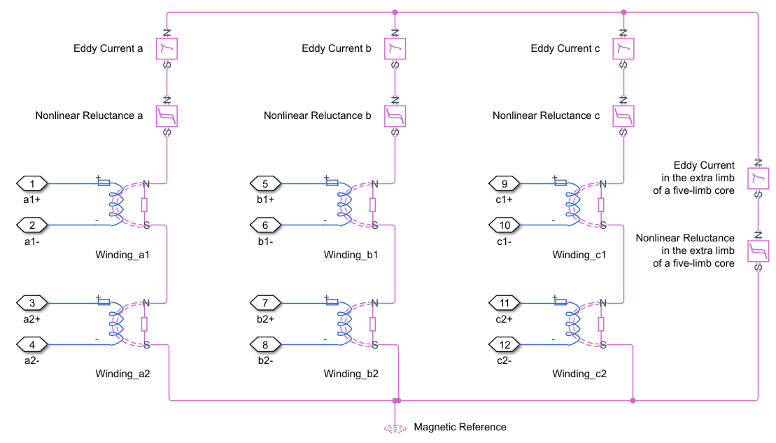

В случае трансформатора с пятью конечностями дополнительные пути магнитного потока, обеспечиваемые дополнительными конечностями, могут быть представлены сопротивлениями нулевой последовательности, которые первоначально предназначены для магнитных путей через воздух в трансформаторе с тремя конечностями.

В модели с пятью конечностями магнитное сопротивление от фаз к дополнительным конечностям должно быть равно магнитному сопротивлению между фазами.
R0
Поэтому мы выводим:
n12Lm
Базовые значения трансформатора на единицу измерения можно отобразить в окне команд MATLAB ® с помощью контекстного меню блока. Для отображения значений щелкните правой кнопкой мыши блок и выберите «Electrical» > «Display Base Values».
Параметры «Переменные» используются для задания приоритетов и начальных целевых значений для переменных блока перед моделированием. Дополнительные сведения см. в разделе Установка приоритета и начальной цели для переменных блока.
