Контроллер напряжения тиристорного выпрямителя (трехфазный)

Дискретное регулирование напряжения постоянного тока PI для тиристорных выпрямителей

развернуть все на странице

Библиотека:
Simscape / Электрический / Контроль / Контроль за Конвертером

Описание

Блок трехфазного контроллера напряжения тиристорного выпрямителя реализует контроллер напряжения постоянного тока на основе дискретно-временного пропорционального интеграла (PI) для тиристорных выпрямителей.

Модель

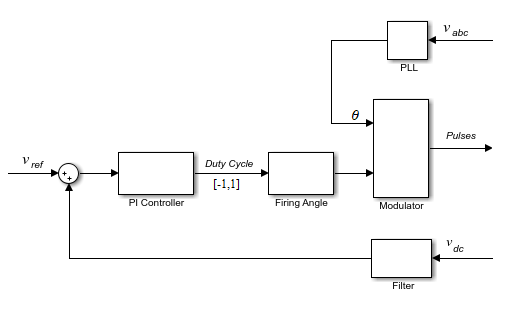

Для регулирования выходного напряжения линии постоянного тока тиристорного выпрямителя блок трехфазного регулятора напряжения тиристорного выпрямителя определяет углы зажигания методом косинусного пересечения волн. На чертеже показана структура управления, которая включает в себя трехфазный контур фазовой автоподстройки частоты (ФАПЧ).

Порты

Вход

развернуть все

`VdcRef` - Опорное напряжение постоянного тока, В
скаляр

Требуемое напряжение на линии постоянного тока.

Типы данных: single | double

`Vdc` - напряжение линии постоянного тока, В
скаляр

Измеренное напряжение на линии постоянного тока.

Типы данных: single | double

`Reset` - Внешний сброс
скаляр

Внешний сигнал сброса (передний фронт) для интеграторов.

Типы данных: single | double

`Vabc` - Трехфазное напряжение, В
вектор

Трехфазное напряжение, указанное как вектор, который содержит а-, b- и c-фазные напряжения.

Типы данных: single | double

Продукция

развернуть все

`P` - Импульсы
вектор

Импульсный управляющий сигнал.

Типы данных: single | double

Параметры

развернуть все

`Loop filter proportional gain` - Петлевой фильтр _Kp
`2` (по умолчанию) | положительный скаляр

Пропорциональный коэффициент усиления петлевого фильтра для фазовой автоподстройки частоты (ФАПЧ).

`Loop filter integral gain` - Фильтр контура _Ki
`20` (по умолчанию) | положительный скаляр

Интегральный коэффициент усиления фильтра контура фазовой автоподстройки частоты (ФАПЧ).

`Proportional gain` - Контроллер _Кп
`1` (по умолчанию) | положительный скаляр

Пропорциональное усиление для PI-контроллера, который генерирует напряжение опорной фазы.

`Integral gain` - Контроллер _Ki
`1` (по умолчанию) | положительный скаляр

Интегральное усиление для PI-контроллера, который генерирует напряжение опорной фазы.

`Thyristor pulse width (rad)` - Ширина импульса
`5*pi/6` (по умолчанию) | положительный скаляр

Угловая ширина импульсов.

`Pulse ordering` - Правило упорядочения импульсов
`Sequential device order` (по умолчанию) | `Natural order of commutation`

Модель упорядочения генерируемых импульсов.

`Sample time (-1 for inherited)` - Время блочной выборки
`-1` (по умолчанию) | положительный скаляр

Время (в секундах) между последовательными выполнением блоков. Во время выполнения блок выдает выходные данные и, при необходимости, обновляет свое внутреннее состояние. Дополнительные сведения см. в разделе Что такое время образца? и Укажите время образца.

Если этот блок находится внутри запускаемой подсистемы, наследуйте время выборки, установив для этого параметра значение -1. Если этот блок находится в модели непрерывного шага переменной, укажите время выборки явно, используя положительный скаляр.

`Time constant voltage filter` - фильтр постоянного напряжения
`0.001` (по умолчанию) | положительный скаляр

Постоянная времени для фильтра постоянного напряжения.

Зависимости

Параметр Фильтр постоянного напряжения времени (Time constant voltage filter) отображается, только если установлен флажок Фильтр постоянного напряжения (Filter DC voltage).

`Filter DC voltage` - опция фильтра постоянного напряжения
on (по умолчанию) | off

Если установлен следующий флажок:

Выбрано - блок фильтрует сигнал напряжения постоянного тока.
Очищено - блок не фильтрует сигнал постоянного напряжения.

Зависимости

Параметр Фильтр постоянного напряжения времени (Time constant voltage filter) отображается, только если установлен флажок Фильтр постоянного напряжения (Filter DC voltage).

Ссылки

[1] Пелли, Б. Р. Тиристорные фазоуправляемые преобразователи и циклоконвертеры: работа, управление и производительность. Нью-Йорк, Нью-Йорк: John Wiley & Sons, Inc., 1971.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.

См. также

Блоки

Измерение синусоидальной мощности (PLL, трехфазный) | Тиристорный генератор 12-Pulse | Тиристорный генератор 6-Pulse

Блоки Simscape

Преобразователь (трехфазный) | Шестиимпульсный вентильный мультиплексор | Двенадцатиимпульсный вентильный мультиплексор

Представлен в R2018a
