Линия передачи параметров, основанная на задержках или скошенных параметрах
Simscape/Электрические/Пассивные/Линии

Блок «Линия передачи» позволяет выбрать одну из следующих моделей линии передачи:
Задержка и без потерь
Задержка и потеря
Габаритный параметр L-section
Объемный параметр pi-section
Строка распределенного параметра
Первый вариант обеспечивает наилучшую производительность моделирования, а варианты 2, 3 и 4 требуют все большей вычислительной мощности.
Этот первый вариант, Delay-based and losslessмоделирует линию передачи как фиксированный импеданс, независимо от частоты, плюс член задержки. Определяющими уравнениями являются:
| v1 (t) - i1 (t) Z0 = v2 (t - τ) + я (t - τ) Z0 | (1) |
2
| v2 (t) - i2 (t) Z0 = v1 (t - τ) + i1 (t - τ) Z0 | (2) |
где:
v1 - напряжение на левом конце линии передачи.
i1 - ток в левом конце линии передачи.
v2 - напряжение на правом конце линии передачи.
i2 - ток в правом конце линии передачи.
start- задержка линии передачи.
Z0 - импеданс линейной характеристики.

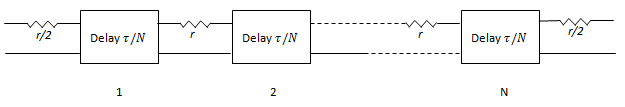

Для введения потерь, второй вариант, Delay-based and lossy, последовательно соединяет N компонентов на основе задержки, каждый из которых определяется вышеприведенными уравнениями, через набор резисторов, как показано на следующей иллюстрации.

N - целое число, большее или равное 1. r = R· LEN/N, где R - сопротивление линии на единицу длины, а LEN - длина линии.

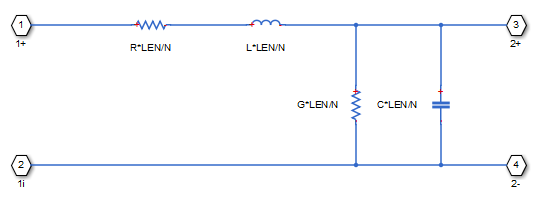

На следующей блок-схеме показана модель одного сегмента L-линии.

Параметризация скошенного параметра использует N копий вышеупомянутой модели сегмента, соединенных последовательно.
Параметры следующие:
R - линейное сопротивление на единицу длины.
L - линейная индуктивность на единицу длины.
C - линейная емкость на единицу длины.
G - проводимость линии на единицу длины.
LEN - длина линии.
N - количество сегментов серии.

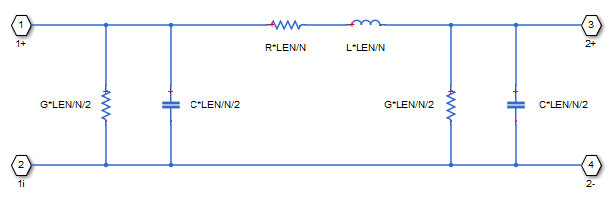

Следующая блок-схема показывает модель одного сегмента pi-линии.

Параметризация скошенного параметра использует N копий вышеупомянутой модели сегмента, соединенных последовательно. Параметры определены для модели линии передачи L-образного сечения. В отличие от модели L-сечения, модель pi-сечения симметрична.
Модели скошенных параметров (L-сечение или pi-сечение) являются наиболее сложными в моделировании, для которых обычно требуется гораздо больше сегментов (больше N), чем для модели с задержкой и потерями [1].
Производители кабелей обычно не указывают значение индуктивности на единицу длины, а вместо этого задают характеристический импеданс. Индуктивность, емкость и характеристический импеданс связаны:
| L = C· Z02 | (3) |
Блок позволяет задать значение L или Z0 при использовании модели параметра с уклоном.
Линия распределенного параметра дает более точное моделирование на определенной частоте по сравнению с другими опциями, предоставляемыми этим блоком. Однако это не зависит от частоты. Точность модели будет падать за пределы точки частоты, указанной в параметре «Частота», используемом для спецификации rlcg.
Модель частотно-зависимой линии передачи см. в разделе Частотно-зависимая воздушная линия (трехфазная).
Электромагнитное поведение многожильной линии передачи описывается уравнением телеграфа.
| + YcV1) | (4) |
| + YcV2) | (5) |
Определить:
YcV1 - вектор шунтирующего тока, создаваемый на клемме 1 инжектируемыми напряжениями V1
YcV2 - вектор шунтирующего тока, создаваемый на клемме 2 инжектируемыми напряжениями V2
YcV1) - Отраженные токи клеммы 1
YcV2) - Отраженные токи клеммы 2
Затем можно переписать и решить уравнения 4 и 5:
2HIrfl, 2
2HIrfl, 1

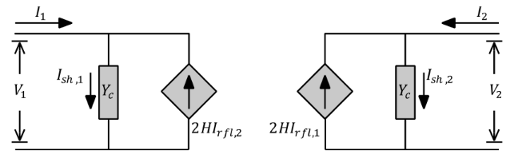

На следующей блок-схеме показана эквивалентная схема для линии распределенных параметров.

Для опций параметра «Компинг» MathWorks рекомендует использовать трапециевидный решатель, например ode23t. Это связано с тем, что модели передачи скошенных параметров имеют очень слегка затухающую внутреннюю динамику, которая лучше всего подходит для трапециевидных решателей для численной точности.
Модель объемного параметра pi-section имеет параллельный конденсатор на обоих концах. Это означает, что не следует подключать его непосредственно к идеальному источнику напряжения, то есть источнику без внутреннего сопротивления. Модель L-образного сечения, однако, имеет последовательный входной резистор, и поэтому его можно подключить непосредственно к идеальному источнику напряжения.
Расположение портов см. на рисунке.

[1] Сассман-Форт, С.Э. и Джей Си Хантган. «SPICE Реализация моделей линий передачи с потерями и диодов Шоттки». Транзакции IEEE по теории и методам микроволн. т. 36, № 1, январь 1988.
