Это базовая модель для примеров рабочего процесса анализа.

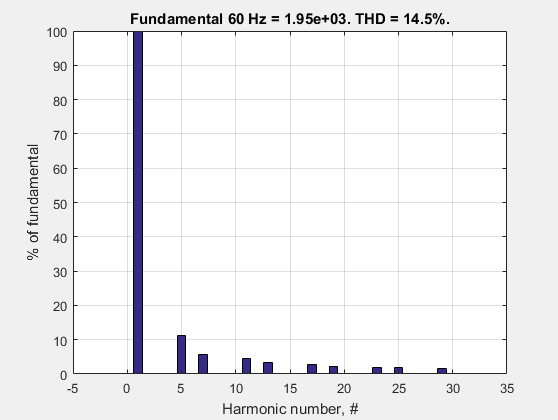

Используйте функции, которые анализируют Simscape™ данные каротажа для получения гармонических величин, вычисляют суммарный процент гармонических искажений и строят график гармонических величин. Модель, к которой применяется этот анализ, представляет собой трехфазный выпрямитель. Демонстрируются следующие функции ee_getHarmonics

Модель двухшинной трехфазной сети энергосистемы. Модель использует три экземпляра блока Load Flow Source (источник потока нагрузки) из Simscape™ Electrical™, один из которых сконфигурирован как качающаяся шина, один сконфигурирован как PV-шина и один сконфигурирован как PQ-нагрузка. Шина PV регулирует свой выход таким образом, чтобы напряжение в 1,025 раз превышало номинальное напряжение и подавало 80MW активное питание в сеть. Шина Swing регулирует напряжение на другом конце линии передачи таким образом, чтобы оно составляло номинальное напряжение в один раз, и подает требуемую мощность в сеть так, чтобы общая активная и реактивная мощности балансировались. Решатель инициализации Simscape определяет требуемые амплитуды и фазы внутреннего начального напряжения как в шине PV, так и в шине Swing, чтобы начать работу в установившемся состоянии.

Модель сети трехфазной энергосистемы с 9 шинами. Этот пример основан на тестовом примере IEEE, дополнительные подробности которого можно найти в «Управлении и стабильности энергосистемы» П. М. Андерсона и А. А. Фуада (IEEE Press, 2003). Simscape™ инициализирует два генератора на заданные мощности и напряжение на клеммах и инициализирует остающийся генератор шины качания для удовлетворения только заданного напряжения. Полученное решение по потоку нагрузки добавляется к каждой из шин после моделирования. Четыре строки соответствуют напряжению на единицу, фазе, активной мощности и реактивной мощности соответственно. Если смотреть на шину 1, то из аннотации видно, что генератор качания подает в сеть 76.4MW активной мощности и 27.5MVAr или реактивной мощности. Отличия от исходного эталона обусловлены используемыми моделями линий электропередачи и конфигурациями трансформаторов.

Инициализация трехфазного асинхронного двигателя в рамках анализа расхода нагрузки. При инициализации индукционной машины, которая непосредственно соединена с сетью переменного тока, в установившемся состоянии существует одна степень свободы, которая может быть установлена любым из крутящего момента вала, мощности вала, скорости двигателя или электрической мощности.

Инициализация синхронной машины в рамках анализа потока нагрузки. При инициализации синхронной машины имеются две степени свободы, которые могут быть заданы любыми двумя из угла поворота ротора, активной мощности, реактивной мощности и напряжения на клеммах. Пара переменных, на которые наложены ограничения, задается раскрывающимся меню типа источника, которое имеет опции шины качания, шины PV и шины PQ. Здесь машина настроена для шины качания с 1,02 на единицу напряжения и фазы ноль градусов.

Схема аудиоусилителя на основе N-канала JFET. Требуемая рабочая точка принимается равной Vds = 5 В, Id = 2 мА и Vgs = -2 В. В спецификации производителя значения проводимости прямого переноса JFET и выходной проводимости приводятся в виде 3mS и 50uS. Эти значения используются для заполнения маски N-канального блока JFET.

Выполните анализ потерь мощности с использованием функции ee_getPowerLossSummary и переменной power_dissipated. Выпрямитель содержит шесть диодных блоков. Диоды D1, D2, D4 и D5 каждый рассеивают в среднем 52,19 Вт в течение 0,5 секунды моделирования. Диоды D3 и D6 каждый рассеивают в среднем 52,22 Вт в течение одного и того же периода времени, потому что они испытывают скачок переходной мощности 340 Вт, вызванный зарядкой конденсатора с постоянной нагрузкой перед t = 1e-3. Для каждого диода средняя мощность, рассеиваемая, когда выпрямитель работает в установившемся состоянии, t = 0,4-0,5 с, составляет 52,19 Вт.
