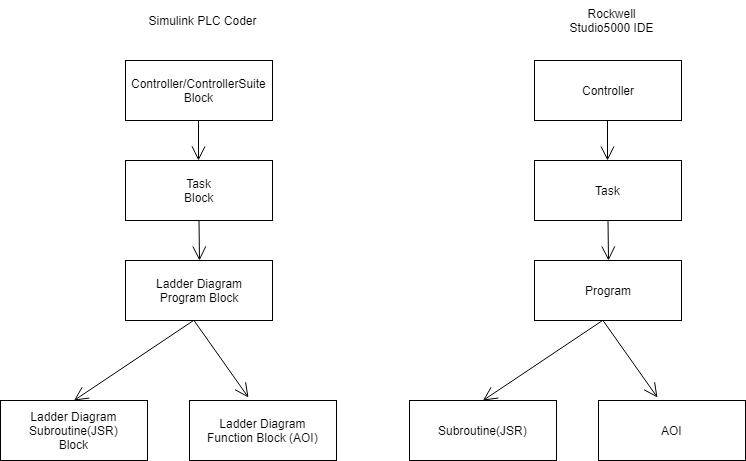

Эти блок-схемы показывают сравнение рабочего процесса на схеме многозвенной цепи, созданной Simulink ® PLC Coder™, с диаграммой многозвенной цепи, созданной в Rockwell Automation ® RSLogix™ IDE.
Сначала поместите блок PLC Controller или PLC Controller Suite на пустую страницу модели Simulink. Этот блок содержит все задачи, программы, теги программ, теги контроллера, подпрограммы, блоки AOI и т.д. Дополнительные сведения см. в разделе Контроллер ПЛК.
Блок «Задача» размещается внутри блока «Контроллер ПЛК» или «Набор контроллеров ПЛК». Блоки Task содержат программы, теги программ, подпрограммы, блоки AOI и т. д. Дополнительные сведения см. в разделе Задача.
Блок «Программа многозвенной схемы» или блоки размещаются внутри блока «Задача». Блок «Программа многозвенной схемы» содержит теги программ, подпрограммы, блоки AOI и т.д. Дополнительные сведения см. в разделе Программа
Затем следует поместить блоки JSR (переход к подпрограмме) в блок «Программа диаграммы многозвенной цепи». Блоки JSR содержат звенья многозвенной цепи, логику многозвенной цепи и блоки AOI в них. Дополнительные сведения см. в разделе Подпрограмма.
Блок AOI можно поместить в блок JSR или в блок программы схемы многозвенной цепи. Дополнительные сведения см. в разделе Функциональный блок (AOI).
Function Block (AOI) | PLC Controller | PLC Controller Suite | Program | Subroutine | Task
