rfckt.cascade

Каскадная сеть

Описание

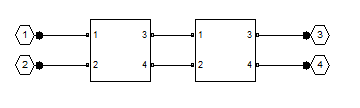

Используйте cascade объект для представления каскадных сетей радиочастотных объектов, которые характеризуются компонентами, составляющими индивидуальную сеть. На следующем рисунке показана конфигурация пары каскадных сетей.

Создание

Синтаксис

h = rfckt.cascade

h = rfckt.cascade ('Ckts', значение)

Описание

h = rfckt.cascade возвращает каскадный сетевой объект, свойства которого имеют значения по умолчанию.

пример

h = rfckt.cascade('Ckts',value) возвращает каскадную сеть с элементами, указанными в свойстве пары имя-значение Ckts.

Свойства

развернуть все

`AnalyzedResult` - Вычисленные S-параметры, показатель шума, OIP3 и значения групповой задержки
`rfdata.data` объект

Это свойство доступно только для чтения.

Вычисленные S-параметры, показатель шума, OIP3 и значения групповой задержки. Дополнительные сведения см. в разделе Алгоритмы.

Типы данных: function_handle

`Ckts` - Объекты цепи в сети
массив ячеек дескрипторов объектов

Объекты цепи в сети. Все каналы должны быть 2-портовыми. По умолчанию это свойство пустое.

Типы данных: char

`Name` - Наименование каскадной сети
`1-by-N` символьный массив

Это свойство доступно только для чтения.

Имя каскадной сети.

Типы данных: char

`nport` - Количество портов каскадной сети
положительное целое число

Это свойство доступно только для чтения.

Количество портов каскадной сети. Значение по умолчанию: 2.

Типы данных: double

Функции объекта

`analyze`	Анализ объекта RFCKT в частотной области
`calculate`	Расчет указанных параметров для объектов rfckt или объектов rfdata
`circle`	Рисование кругов на диаграмме Смита
`extract`	Извлечение указанных параметров сети из объекта rfckt или объекта данных
`listformat`	Список допустимых форматов для указанного параметра объекта цепи
`listparam`	Список допустимых параметров для указанного объекта цепи
`loglog`	Печать параметров указанного объекта цепи с использованием логарифмической шкалы
`plot`	Печать заданных параметров объекта цепи на плоскости X-Y
`plotyy`	Печать параметров ВЧ-цепи или ВЧ-данных на плоскости X-Y с осями Y на левой и правой сторонах
`getop`	Отображение условий эксплуатации
`polar`	Печать заданных параметров объекта в полярных координатах
`semilogx`	Печать параметров объекта ВЧ-канала с использованием логарифмической шкалы для оси X
`semilogy`	Печать параметров объекта ВЧ-канала с использованием логарифмической шкалы для оси y
`smith`	Печать параметров объекта цепи на диаграмме Смита
`write`	Запись радиочастотных данных из канала или объекта данных в файл
`getz0`	Получение характеристического импеданса объекта линии передачи
`read`	Считывание радиочастотных данных из файла в новую или существующую цепь или объект данных
`restore`	Восстановление данных на исходные частоты
`getop`	Отображение условий эксплуатации
`groupdelay`	Групповая задержка объекта S-параметра или объекта RF-фильтра или объекта цепи RF Toolbox

Примеры

свернуть все

Создание каскадной сети радиочастотных каналов

Открыть сценарий в реальном времени

Создание каскадной сети с помощью rfckt.cascade с усилителем и линиями передачи в качестве элементов.

amp = rfckt.amplifier('IntpType','cubic');
tx1 = rfckt.txline;
tx2 = rfckt.txline;
casccircuit = rfckt.cascade('Ckts',{tx1,amp,tx2})

casccircuit =
   rfckt.cascade with properties:

              Ckts: {1x3 cell}
             nPort: 2
    AnalyzedResult: []
              Name: 'Cascaded Network'

Алгоритмы

analyze метод вычисляет AnalyzedResult с использованием данных, сохраненных в Ckts следующим образом:

analyze способ начинает вычисление ABCD-параметров каскадной сети путем преобразования параметров каждой компонентной сети в матрицу ABCD-параметров. На рисунке показана каскадная сеть, состоящая из двух 2-портовых сетей, каждая из которых представлена ее ABCD-матрицей.
analyze затем вычисляет матрицу ABCD-параметров для каскадной сети путем вычисления произведения ABCD-матриц отдельных сетей.
На следующем рисунке показана каскадная сеть, состоящая из двух 2-портовых сетей, каждая из которых представлена ABCD-параметрами.

Следующее уравнение иллюстрирует вычисления ABCD-параметров для двух 2-портовых сетей.

$[\begin{matrix} \end{matrix} \begin{matrix} ABCD]=[A′B′C′D \end{matrix}'] \begin{matrix} [A & ' \\ ' B & ' \end{matrix}'$ C ′ ′ D ′ ′]
Наконец, analyze преобразует ABCD-параметры каскадной сети в S-параметры на частотах, указанных в analyze входной аргумент freq.
analyze способ вычисляет показатель шума для N-элементного каскада. Сначала способ вычисляет матрицы корреляции шума _CA 'и _CA ", соответствующие первым двум матрицам в каскаде, используя следующее уравнение:

$_{} \begin{matrix} _{} & \frac{_{}}{}_{}_{}^{} \\ \frac{_{}}{}_{}_{} & _{} {_{}}^{CA=2kT[RnNFmin−12−RnYopt∗NFmin−12−RnYoptRn'Yopt|2} \end{matrix}]$
где k является постоянной Больцмана, и T - температура шума в Кельвине.
Способ объединяет _CA 'и _CA "в единую корреляционную матрицу _CA с использованием уравнения

$_{CA} =_{}^{} CA \begin{matrix} ' + & [ \end{matrix}_{A' B 'C' D}^{']} \begin{matrix} CA & " \\ [ \end{matrix}$ A' B 'C' D ']
Применяя это уравнение рекурсивно, способ получает матрицу корреляции шума для всего каскада. Затем метод вычисляет коэффициент шума, F, из матрицы корреляции шума следующего содержания:
$\begin{array}{l} F = \frac{1^{} +_{} z}{+_{}} \\ CAz2kTRe \begin{matrix} { \\ _{ZS}^{}} \end{matrix} \end{array}$ z = [1ZS *]
В двух предшествующих уравнениях _ZS является номинальным импедансом, который равен 50 Ом, а z + является эрмитовым сопряжением z.
analyze способ вычисляет выходную мощность в точке перехвата третьего порядка (OIP3) для N-элементного каскада, используя следующее уравнение:

$_{} \frac{}{\frac{}{_{}} \frac{}{_{}_{}} OIP3=11OIP3,N+1GN\cdotOIP3,N-1+ . . \frac{.}{_{}_{} {+1GN⋅GN−1⋅}_{.} . ._{}}}$ ⋅G2⋅OIP3,1
где _Gn - коэффициент усиления n-го элемента каскада, а OIP3,N - _OIP3 n-го элемента.
analyze метод использует каскадные S-параметры для вычисления значений групповой задержки на частотах, указанных в analyze входной аргумент freq, как описано в analyze справочная страница.

Ссылки

[1] Людвиг, Р. и П. Бретчко, RF Circuit Design: Theory and Applications, Prentice Hall, 2000.

Представлен до R2006a
