rfckt.twowire

Двухпроводная линия электропередачи

Описание

Используйте twowire класс для представления двухпроводных линий передачи, которые характеризуются размерами линий, типом шлейфа и ограничением.

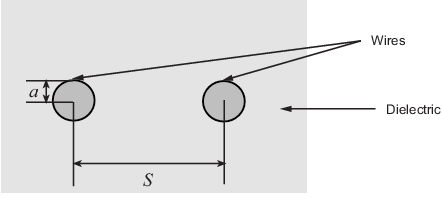

Двухпроводная линия передачи показана в поперечном сечении на следующем рисунке. Его физические характеристики включают радиус проводов а, разделение или физическое расстояние между центрами S проводов и относительную диэлектрическую проницаемость и проницаемость проводов. Программное обеспечение RF Toolbox™ предполагает, что относительная диэлектрическая проницаемость и проницаемость однородны.

Создание

Синтаксис

h = rfckt.twowire

h = rfckt.twowire (имя, значение)

Описание

пример

h = rfckt.twowire возвращает шунтирующий сетевой объект RLC, свойства которого имеют значения по умолчанию. Объект по умолчанию эквивалентен транзитной 2-портовой сети; то есть каждый резистор, индуктор и конденсатор заменяются коротким замыканием.

h = rfckt.twowire(Name,Value) задает свойства, используя одну или несколько пар имя-значение. Например, rfckt.twowire('Radius',7.5e-4) создает двухпроводную линию электропередачи с радиусом проводящего провода ^7,5e-4 метра. Можно указать несколько пар имя-значение. Заключите каждое имя свойства в кавычку. Не указанные свойства сохраняют значения по умолчанию.

Свойства

развернуть все

`AnalyzedResult` - Вычисленные S-параметры, показатель шума, OIP3 и значения групповой задержки
`rfdata.data` объект

Вычисленные S-параметры, показатель шума, OIP3 и значения групповой задержки, указанные как rfdata.data объект. Это свойство доступно только для чтения. Дополнительные сведения см. в разделе Алгоритмы.

Типы данных: function_handle

`Separation` - Расстояние между двумя центрами проводов
скаляр

Расстояние между центрами проводов, указанное как скаляр в метрах. Значение по умолчанию: 0.0016.

Типы данных: double

`EpsilonR` - Относительная диэлектрическая проницаемость
скаляр

Относительная диэлектрическая проницаемость, заданная как скаляр. Относительная диэлектрическая проницаемость - это отношение диэлектрической диэлектрической проницаемости, λ, к диэлектрической проницаемости в свободном пространстве, $_{}$ α0. Значение по умолчанию: 2.3.

Типы данных: double

`LineLength` - Физическая длина линии передачи
скаляр

Физическая длина линии передачи, заданная как скаляр в метрах. Значение по умолчанию: 0.01.

Типы данных: double

`LossTangent` - Тангенс угла потерь диэлектрика
скаляр

Касательная угла потерь диэлектрика, заданная как скаляр. Значение по умолчанию: 0.

Типы данных: double

`MUR` - Относительная проницаемость диэлектрика
скаляр

Относительная проницаемость диэлектрика, определяемая как скаляр. Отношение проницаемости диэлектрика, $λ$ , к проницаемости в свободном пространстве,

$_{μ0}$

. Значение по умолчанию: 1.

Типы данных: double

`Name` - Имя объекта
`'Two-Wire Transmission Line'` (по умолчанию) | `1-by-N` символьный массив

Имя объекта, указанное как 1-by-N символьный массив. Это свойство доступно только для чтения.

Типы данных: char

`nport` - Количество портов
положительное целое число

Количество портов, указанное как положительное целое число. Это свойство доступно только для чтения. Значение по умолчанию: 2.

Типы данных: double

`Radius` - Радиус проводящего провода
скаляр

Радиус проводящего провода, заданный как скаляр в метрах. Значение по умолчанию: 6.7e-4.

Типы данных: double

`SigmaCond` - Проводимость проводника
скаляр в Siemens на метр

Проводимость проводника, указанная как скаляр в Siemens на метр (S/m). Значение по умолчанию: Inf.

Типы данных: double

`StubMode` - Тип заглушки
`'NotaStub'` (по умолчанию) | `'Series'` | `'Shunt'`

Тип заглушки, указанный как одно из следующих значений: 'NotaStub', 'Series', 'Shunt'.

Типы данных: double

`Termination` - Концевая заделка шлейфа линии передачи
`'NotApplicable'` (по умолчанию) | `'Open'` | `'Short'`

Завершение шлейфной линии передачи, указанное как одно из следующих значений: 'NotApplicable', 'Open', 'Short'.

Типы данных: double

Функции объекта

`analyze`	Анализ объекта RFCKT в частотной области
`calculate`	Расчет указанных параметров для объектов rfckt или объектов rfdata
`circle`	Рисование кругов на диаграмме Смита
`extract`	Извлечение указанных параметров сети из объекта rfckt или объекта данных
`listformat`	Список допустимых форматов для указанного параметра объекта цепи
`listparam`	Список допустимых параметров для указанного объекта цепи
`loglog`	Печать параметров указанного объекта цепи с использованием логарифмической шкалы
`plot`	Печать заданных параметров объекта цепи на плоскости X-Y
`plotyy`	Печать параметров ВЧ-цепи или ВЧ-данных на плоскости X-Y с осями Y на левой и правой сторонах
`getop`	Отображение условий эксплуатации
`polar`	Печать заданных параметров объекта в полярных координатах
`semilogx`	Печать параметров объекта ВЧ-канала с использованием логарифмической шкалы для оси X
`semilogy`	Печать параметров объекта ВЧ-канала с использованием логарифмической шкалы для оси y
`smith`	Печать параметров объекта цепи на диаграмме Смита
`write`	Запись радиочастотных данных из канала или объекта данных в файл
`getz0`	Получение характеристического импеданса объекта линии передачи
`read`	Считывание радиочастотных данных из файла в новую или существующую цепь или объект данных
`restore`	Восстановление данных на исходные частоты
`getop`	Отображение условий эксплуатации
`groupdelay`	Групповая задержка объекта S-параметра или объекта RF-фильтра или объекта цепи RF Toolbox

Примеры

свернуть все

Двухпроводная линия передачи

Открыть сценарий в реальном времени

Создание объекта двухпроводной линии передачи с помощью rfckt.twowire.

tx1=rfckt.twowire('Radius',7.5e-4)

tx1 =
   rfckt.twowire with properties:

            Radius: 7.5000e-04
        Separation: 0.0016
               MuR: 1
          EpsilonR: 2.3000
       LossTangent: 0
         SigmaCond: Inf
        LineLength: 0.0100
          StubMode: 'NotAStub'
       Termination: 'NotApplicable'
             nPort: 2
    AnalyzedResult: []
              Name: 'Two-Wire Transmission Line'

Алгоритмы

При моделировании линии передачи как бесступенчатой линии, analyze сначала вычисляют ABCD-параметры на каждой частоте, содержащейся в векторе частот моделирования. Затем он использует abcd2s функция для преобразования ABCD-параметров в S-параметры.
analyze способ вычисляет ABCD-параметры, используя физическую длину линии передачи, d, и комплексную константу распространения k, используя следующие уравнения:

$\begin{array}{l} A \frac{=^{} {ekd}^{+}}{e} \\ - \frac{_{} {kd2B}^{=}^{Z0 *}}{(} \\ \frac{{ekd}^{-} e^{-}}{kd)_{}} \\ 2C \frac{^{=}^{ekd -}}{} \end{array}$ e − kd2 * Z0D = ekd + e − kd2
Z0 и k - векторы, элементы которых соответствуют элементам f, вектор частот, указанный в analyze входной аргумент freq. Оба могут быть выражены в терминах сопротивления (R), индуктивности (L), проводимости (G) и емкости (C) на единицу длины (метров) следующим образом:
$\begin{matrix} _{Z0} \sqrt{\frac{= R +}{j2.dfLG +}} \\ _{} {j2.dfCk}_{} = \sqrt{kr + jki = (R +} \end{matrix}$ j2.dfL) (G + j2.dFC)
где

$\begin{array}{l} \frac{}{_{}_{}} \\ \frac{}{} R=1πaσcondδcondL =μπacosh \frac{}{} \\ (D2a) \frac{G^{}}{=πωε ″ \frac{acosh}{}} \\ \frac{(D2a)}{C \frac{}{=πεacosh}} \end{array}$ (D2a)
В этих уравнениях:
- w - ширина пластины.
- d - разделение пластин.
- _startcond - проводимость в проводнике.
- λ - проницаемость диэлектрика.
- start- диэлектрическая проницаемость диэлектрика.
- ε ″ является воображаемой частью ε, ε ″ = ε0εrtan δ, где:
  - α0 - диэлектрическая проницаемость свободного пространства.
  - _αr - это EpsilonR значение свойства.
  - tan δ представляет собой LossTangent значение свойства.
- _δcond - глубина кожи проводника, которую блок вычисляет как $\sqrt{_{1/¼-α-конд}}$ .
- f - вектор частот моделирования, определяемый блоком Outport (RF Blockset).
Если вы моделируете линию передачи как шунт или заглушку серии, analyze сначала вычисляют ABCD-параметры на заданных частотах. Затем он использует abcd2s функция для преобразования ABCD-параметров в S-параметры.

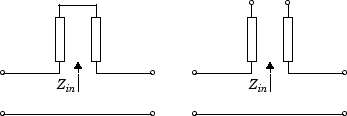

При установке StubMode свойство для 'Shunt'2-портовая сеть состоит из шлейфной линии передачи, которая может заканчиваться коротким замыканием или разомкнутой цепью, как показано на следующем рисунке.

_Zin - входной импеданс шунтирующей цепи. ABCD-параметры для шлейфа шунта вычисляются следующим образом:

$\begin{matrix} A = \\ 1B \\ = {0C}_{=} \end{matrix}$ 1/ZinD = 1

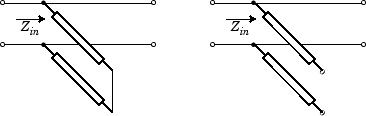

При установке StubMode свойство для 'Series'2-портовая сеть состоит из последовательной линии передачи, которая может заканчиваться коротким замыканием или разомкнутой цепью, как показано на следующем рисунке.

_Zin - входной импеданс последовательной цепи. ABCD-параметры для шлейфа серии вычисляются следующим образом:

$\begin{matrix} A = \\ {1B}_{=} \\ ZinC \end{matrix}$ = 0D = 1

Ссылки

[1] Позар, Дэвид М. Микроволновая инженерия, John Wiley & Sons, Inc., 2005.

См. также

Представлен в R2009a
