rfckt.parallel

Параллельно подключенная сеть

развернуть все на странице

Описание

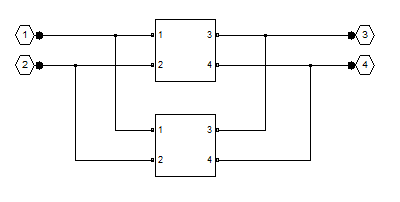

Используйте parallel класс для представления сетей линейных радиочастотных объектов, соединенных параллельно, которые характеризуются составляющими сеть компонентами. На следующем рисунке показана пара сетей в параллельной конфигурации.

Создание

Синтаксис

h = rfckt.parallel
h = rfckt.parallel ('Ckts', значение)

Описание

h = rfckt.parallel возвращает параллельно подключенный сетевой объект, свойства которого имеют значения по умолчанию.

пример

h = rfckt.parallel('Ckts',value) возвращает каскадную сеть с элементами, указанными в свойстве пары имя-значение Ckts.

Свойства

развернуть все

Вычисленные S-параметры, показатель шума, OIP3 и значения групповой задержки, указанные как объект rfdata.dat. Analyzed Result является свойством, доступным только для чтения. Дополнительные сведения см. в разделе Алгоритмы.

Типы данных: function_handle

Объекты цепи в сети, заданные как массив ячеек дескрипторов объектов. Все каналы должны быть 2-портовыми. По умолчанию это свойство пустое.

Типы данных: char

Имя объекта, указанное как 1-by-N символьный массив. Name является свойством, доступным только для чтения.

Типы данных: char

Количество портов, указанное как положительное целое число. nportt - свойство, доступное только для чтения. Значение по умолчанию: 2.

Типы данных: double

Функции объекта

analyzeАнализ объекта RFCKT в частотной области
calculateРасчет указанных параметров для объектов rfckt или объектов rfdata
circleРисование кругов на диаграмме Смита
extractИзвлечение указанных параметров сети из объекта rfckt или объекта данных
listformatСписок допустимых форматов для указанного параметра объекта цепи
listparamСписок допустимых параметров для указанного объекта цепи
loglogПечать параметров указанного объекта цепи с использованием логарифмической шкалы
plotПечать заданных параметров объекта цепи на плоскости X-Y
plotyyПечать параметров ВЧ-цепи или ВЧ-данных на плоскости X-Y с осями Y на левой и правой сторонах
getopОтображение условий эксплуатации
polarПечать заданных параметров объекта в полярных координатах
semilogxПечать параметров объекта ВЧ-канала с использованием логарифмической шкалы для оси X
semilogyПечать параметров объекта ВЧ-канала с использованием логарифмической шкалы для оси y
smithПечать параметров объекта цепи на диаграмме Смита
writeЗапись радиочастотных данных из канала или объекта данных в файл
getz0Получение характеристического импеданса объекта линии передачи
readСчитывание радиочастотных данных из файла в новую или существующую цепь или объект данных
restoreВосстановление данных на исходные частоты
getopОтображение условий эксплуатации
groupdelayГрупповая задержка объекта S-параметра или объекта RF-фильтра или объекта цепи RF Toolbox

Примеры

свернуть все

Открыть сценарий в реальном времени

Создание сети линий электропередачи, соединенных параллельно с помощью rfckt.parallel.

tx1 = rfckt.txline;
tx2 = rfckt.txline;
rfplel = rfckt.parallel('Ckts',{tx1,tx2})
rfplel =
   rfckt.parallel with properties:

              Ckts: {[1x1 rfckt.txline]  [1x1 rfckt.txline]}
             nPort: 2
    AnalyzedResult: []
              Name: 'Parallel Connected Network'

Алгоритмы

analyze вычисляет S-параметры AnalyzedResult с использованием данных, сохраненных в Ckts следующим образом:

  1. analyze способ сначала вычисляет матрицу допусков параллельно подключенной сети. Она начинается с преобразования параметров каждой сети компонентов в матрицу допусков. На следующем рисунке показана параллельно подключенная сеть, состоящая из двух 2-портовых сетей, каждая из которых представлена матрицей допусков.

    где

    [Y ′] =[Y11′Y12′Y21′Y22 ′] [Y ″] =[Y11′​′Y12′​′Y21′​′Y22′​ ′]

  2. analyze затем вычисляет матрицу допусков для параллельной сети путем вычисления суммы индивидуальных допусков. Следующее уравнение иллюстрирует вычисления для двух двухпортовых цепей.

    [Y] = [Y ′] + [Y ″] =[Y11′+Y11′​′Y12′+Y12′​′Y21′+Y21′​′Y22′+Y22′​ ′]

  3. Наконец, analyze преобразует матрицу допусков параллельной сети в S-параметры на частотах, указанных в analyze входной аргумент freq.

Ссылки

[1] Людвиг, Р. и П. Бретчко, RF Circuit Design: Theory and Applications, Prentice-Hall, 2000.
