Полное моделирование спутникового сценария можно построить с помощью функций и объектов панели инструментов спутниковой связи. Поток операций моделирования спутниковых сценариев состоит из следующих пяти основных компонентов:
satelliteScenario объект представляет собой 3-D арену, состоящую из спутников, наземных станций и взаимодействий между ними. Этот объект используется для моделирования спутниковых группировок, моделирования сетей наземных станций, анализа доступа между спутниками и наземными станциями и визуализации результатов.
satellite функция добавляет спутники в сценарий, используя два файла линейных элементов (TLE) или орбитальные элементы. Дополнительные сведения об орбитальных элементах и файлах TLE см. в разделе Файлы двухстрочных элементов (TLE).
groundStation объект добавляет наземные станции к сценарию с использованием параметров по умолчанию или указанных широты и долготы.
satelliteScenarioViewer создает средство просмотра 3D для сценария.
play функция моделирует сценарий спутника и воспроизводит результаты в окне визуализации, указанном satelliteScenarioViewer.

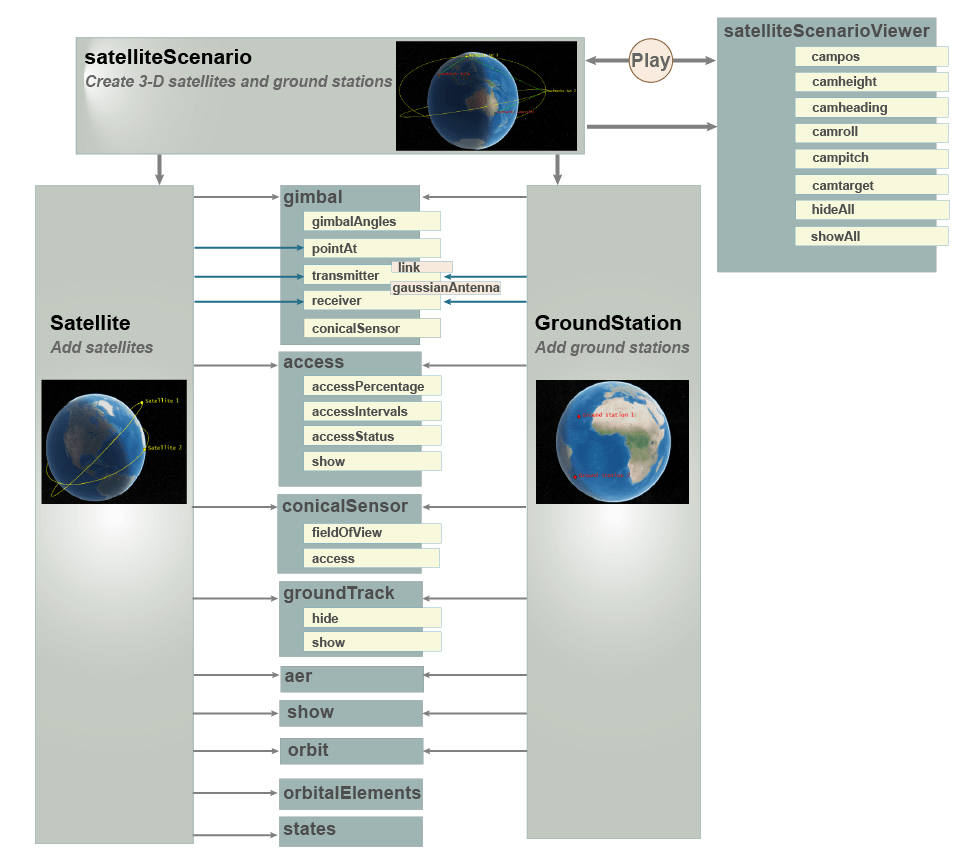

На этой диаграмме показана архитектура моделирования спутниковых сценариев. Некоторые из объектов в моделировании совместно используют функции объектов.
Satellite, GroundStation, и ConicalSensor объекты совместно используют access объектная функция.
Satellite, GroundStation, GroundTrack, и Access объекты совместно используют show и hide функции объекта.
Satellite, GroundStation, и Gimbal объекты совместно используют conicalSensor объектная функция.
Satellite и GroundStation объекты совместно используют transmitter и receiver функции объекта.
Transmitter и Receiver объекты совместно используют link объектная функция.
