Создание средства просмотра для спутникового сценария
satelliteScenarioViewer( создает 3-D или 2-D средство просмотра спутниковых сценариев для указанного спутникового сценария.scenario)
Примечание
Satellite Scenerial Viewer является 3-D отображением карты и требует аппаратной графической поддержки для WebGL™.
satelliteScenarioViewer( создает новое средство просмотра, используя один или несколько аргументов значения имени. Например, scenario,Name,Value)'Basemap', 'topographic' основывает сценарий на топографических изображениях, предоставленных Esri ®.
scenario - Спутниковый сценарийsatelliteScenario объектСценарий спутника, указанный как satelliteScenario объект.
Укажите дополнительные пары, разделенные запятыми Name,Value аргументы. Name является именем аргумента и Value - соответствующее значение. Name должен отображаться внутри кавычек. Можно указать несколько аргументов пары имен и значений в любом порядке как Name1,Value1,...,NameN,ValueN.
'Basemap','topographic' основывает сценарий на топографических изображениях, предоставленных Эсри.'Name' - Наименование окна просмотра'Satellite Scenario Viewer' (по умолчанию) | строковый скалярный | символьный векторИмя окна просмотра, указанное как разделенная запятыми пара, состоящая из 'Name' и либо строковый скаляр, либо символьный вектор.
Типы данных: char | string
'Position' - Положение окна просмотраРазмер и местоположение окна сценария спутника в пикселях, заданного как вектор строки из четырех элементов. Элементы вектора имеют [левую нижнюю высоту ширины]. В случае по умолчанию ширина и высота составляют 800 и 600 пикселей соответственно.
'Basemap' - Карта, на которой визуализируется сценарий'satellite' (по умолчанию) | 'topographic' | 'streets' | 'streets-light' | 'streets-dark' | 'darkwater' | 'grayland' | 'bluegreen' | 'colorterrain' | 'grayterrain' | 'landcover'Карта, на которой визуализируется сценарий, заданная как разделенная запятыми пара, состоящая из 'Basemap' и одно из значений, указанных в этой таблице:
|
|

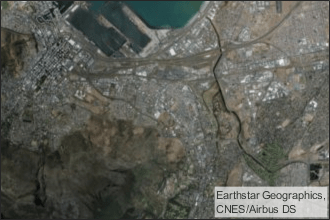

Полная глобальная базовая карта, состоящая из спутниковых снимков высокого разрешения. Ведет Эсри. |
|

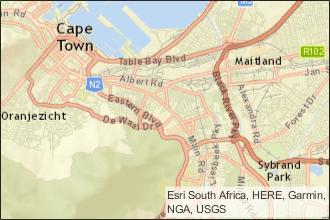

Общая дорожная карта, в которой акцентируется внимание на точном, разборчивом стиле дорог и транзитных сетей. Ведет Эсри. |
|
|

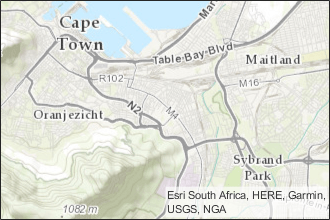

Карта общего назначения с стилем для отображения топографических элементов. Ведет Эсри. |
|

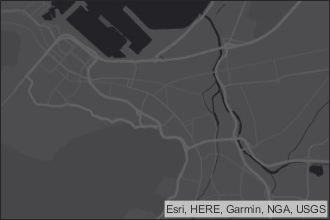

Карта, предназначенная для обеспечения географического контекста с выделением пользовательских данных на темном фоне. Ведет Эсри. |
|
|

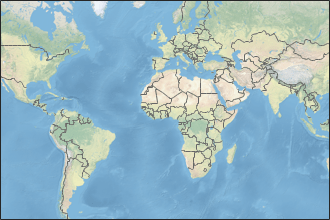

Карта, объединяющая спутниковые данные о земном покрове, затененный рельеф и рельеф дна океана. Световая, естественная палитра подходит для тематических и справочных карт. Создан с помощью Natural Earth. |
|

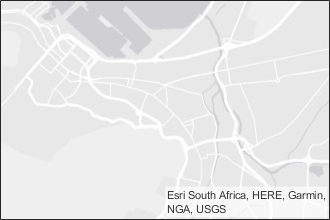

Карта, предназначенная для обеспечения географического контекста при выделении пользовательских данных на световом фоне. Ведет Эсри. |
|
|

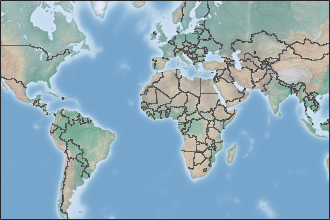

Затененная карта подреза смешана с палитрой земного покрова. Влажные низменности зелёные, а засушливые - коричневые. Создан с помощью Natural Earth. |
|

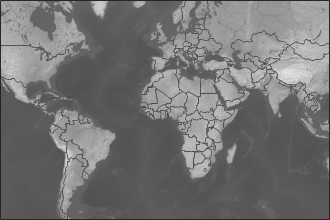

Карта местности в оттенках серого. Затененный рельеф подчеркивает как высокие горы, так и микроместность, встречающуюся в низинах. Создан с помощью Natural Earth. |
|
|

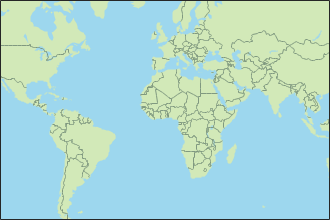

Двухтонная карта суши и океана со светло-зелеными районами суши и светло-синими водными районами. Создан с помощью Natural Earth. |
|

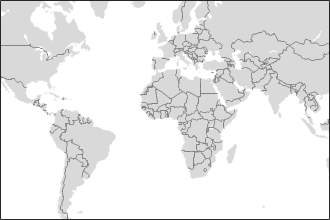

Двухтонная карта суши и океана с серыми участками суши и белыми акваториями. Создан с помощью Natural Earth. |
|
|

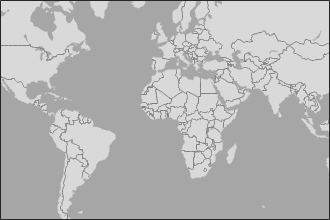

Двухтонная карта суши и океана со светло-серыми районами суши и темно-серыми водными районами. Эта базовая карта установлена с MATLAB ®. Создан с помощью Natural Earth. |
Все базовые карты, кроме 'darkwater' требуется доступ к Интернету. 'darkwater' базовая карта входит в состав MATLAB и панели инструментов спутниковой связи.
Если у вас нет согласованного доступа к Интернету, можно загрузить базовые карты, созданные с помощью Natural Earth, в локальную систему с помощью проводника Add-On Explorer. Базовые карты, размещенные Esri, недоступны для загрузки.
Выравнивание границ и меток областей является представлением функции, предоставляемой поставщиками данных, и не подразумевает одобрения со стороны MathWorks ®.
Типы данных: char | string
'Dimension' - Размерность зрителя'3-D' (по умолчанию) | '2-D'Размер средства просмотра, определяемый как разделенная запятыми пара, состоящая из 'Dimension' и либо '3-D' или '2-D'.
Типы данных: char | string
'CameraReferenceFrame' - Опорная рамка камеры'ECEF' (по умолчанию) | 'Inertial'Опорный кадр камеры, указанный как разделенная запятыми пара, состоящая из: 'CameraReferenceFrame' и одно из этих значений:
'ECEF' - Земно-центрированная земная камера.
'Inertial' - Инерционно фиксированная камера.
При указании 'Inertial'глобус вращается относительно камеры. При указании 'ECEF'камера вращается вместе с глобусом.
Чтобы включить этот аргумент «имя-значение», установите значение Dimension кому '3-D'.
'CurrentTime' - Текущее время моделированияStartTime из satelliteScenario (по умолчанию) | datetime множествоТекущее время моделирования зрителя, указанное как datetime массив. Это значение изменяется с течением времени при воспроизведении анимации.
Типы данных: datetime
Для панорамирования окна просмотра без поворота используйте клавиши Shift + левый щелчок мыши + перетаскивание.
