Создание модели датчика ГНСС в качестве gnssSensor Object™ системы.

gnss = gnssSensor;

Укажите положение и скорость датчика. Моделирование показаний датчиков и получение статуса от видимых спутников. Храните азимут и углы места в виде векторов.

pos = [0 0 0];
vel = [0 0 0];
[~, ~, status] = gnss(pos, vel);
satAz = status.SatelliteAzimuth;
satEl = status.SatelliteElevation;

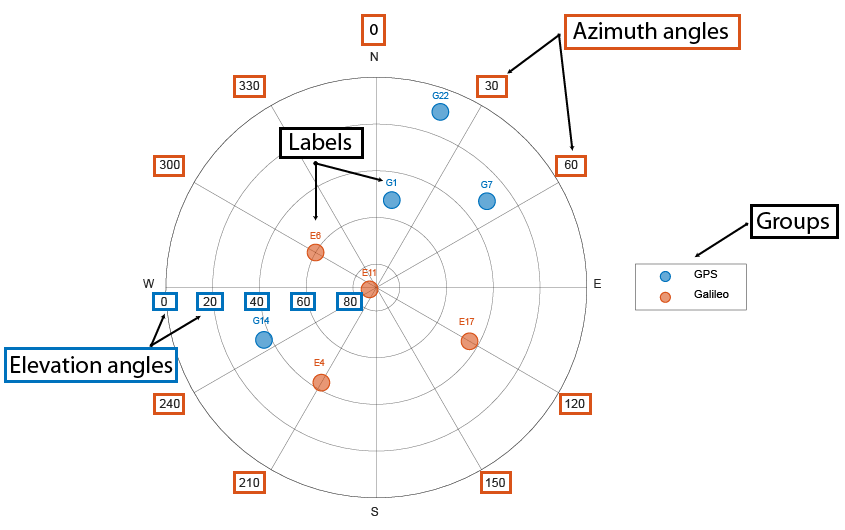

Постройте график положения спутника.

skyplot(satAz,satEl)

Анимация траектории положения спутника с помощью датчика GNSS.

Инициализируйте фигуру графика неба. Укажите соответствующую информацию о шаге времени.

skyplotHandle = skyplot(0,0);

numHours = 12;
dt = 100;
numSeconds = numHours * 60 * 60;
numSimSteps = numSeconds/dt;

Создание модели датчика ГНСС в качестве gnssSensor(Панель инструментов навигации) Системные Object™.

gnss = gnssSensor('SampleRate', 1/dt);

Выполните итерацию по временным шагам и выполните следующие действия.

for i = 1:numSimSteps

    [~, ~, status] = gnss([0 0 0],[0 0 0]);

    satAz = status.SatelliteAzimuth;
    satEl = status.SatelliteElevation;

    set(skyplotHandle,'AzimuthData',satAz,'ElevationData',satEl);

    drawnow
end

Загрузите данные по азимуту и высоте из файла регистрации, сгенерированного спутниковым датчиком Adafruit ® GPS. Данные, представленные в этом примере, содержат азимут и отметку каждого спутника и коды псевдослучайного шума (PRN). Сохраните эти значения в виде векторов .

load('gpsHWInfo','hwInfo')
satAz = hwInfo.SatelliteAzimuths;
satEl = hwInfo.SatelliteElevations;
prn = hwInfo.SatellitePRNs;

Разделите спутники на основе кодов PRN. Чтобы соотнести каждую позицию с группой, создайте categorical массив. PRN больше 32 являются частью глобальной системы увеличения площади (WAAS).

isWAAS = (prn > 32);
constellationGroup = categorical(isWAAS,[false,true],{'GPS','WAAS'});

Визуализация спутников и определение категориальных групп в GroupData аргумент «имя-значение». Укажите PRN в качестве метки для каждой точки. Показать легенду.

skyplot(satAz,satEl,prn,'GroupData',constellationGroup)
legend('GPS','WAAS')
