WVTool

Открыть инструмент визуализации окон

Описание

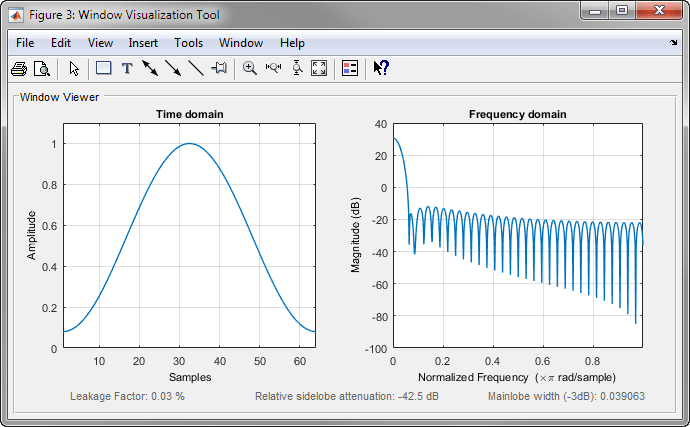

Инструмент визуализации окна - это интерактивный инструмент, позволяющий визуализировать графики вектора окна во временной и частотной областях. С помощью программного обеспечения Signal Processing Toolbox™ можно создавать векторы окон для ряда общих оконных функций. Посмотрите window список поддерживаемых оконных функций.

Примечание

Для проектирования и анализа окон доступен связанный инструмент «Конструктор окон».

Открытие WVTool

WVTool можно открыть программным способом, используя один из методов, описанных в Programmatic Use.

Примеры

развернуть все

Отображение и сравнение окон

Открыть сценарий в реальном времени

Использовать wvtool отображение и сравнение 64-точечных окон Хэмминга, Ханна и Гаусса.

wvtool(hamming(64),hann(64),gausswin(64))

Figure Window Visualization Tool contains 2 axes and other objects of type uimenu, uitoolbar, uipanel. Axes 1 with title Time domain contains 3 objects of type line. Axes 2 with title Frequency domain contains 3 objects of type line.

Сравните 128-точечные окна Кайзера с различными значениями $β$ .

wvtool(kaiser(128,1.5),kaiser(128,4.5))

Figure Window Visualization Tool contains 2 axes and other objects of type uimenu, uitoolbar, uipanel. Axes 1 with title Time domain contains 2 objects of type line. Axes 2 with title Frequency domain contains 2 objects of type line.

Программное использование

развернуть все

`wvtool(WindowVector)`

wvtool(WindowVector) открывает инструмент визуализации окна (WVTool) с графиками временной и частотной областей вектора окна, указанного в WindowVector. WindowVector должен быть действительной строкой или вектором столбца. По умолчанию график частотной области представляет собой величину в квадрате преобразования Фурье оконного вектора в децибелах (дБ). Векторы окон для ряда общих оконных функций можно генерировать с помощью программного обеспечения Signal Processing Toolbox. Посмотрите window список поддерживаемых оконных функций.

`wvtool(WindowVector1,...,WindowVectorN)`

wvtool(WindowVector1,...,WindowVectorN) открывает WVTool с графиками временной и частотной областей векторов окон, указанных в WindowVector1, …, WindowVectorN.

`H = wvtool(...)`

H = wvtool(...) возвращает дескриптор фигуры, H.

Подробнее

развернуть все

Меню WVTool

В дополнение к обычным пунктам меню, wvtool содержит wvtool-определённые команды меню:

Меню «Файл»:

Экспорт (Export) - экспорт отображаемого (ых) графика (ов) в графический файл.

Меню правки:

Копировать рисунок - копирует отображаемый график (ы) в буфер обмена (доступен только на платформах Windows).
Параметры копирования - отображение диалогового окна «Установки» (доступно только на платформах Windows).
«Рисунок», «Оси» и «Свойства текущего объекта» - отображение редактора свойств.

Меню «Вид»:

Временная область (Time domain) - проверка отображения графика временной области.
Частотная область (Frequency domain) - проверка отображения графика частотной области.
Легенда (Legend) - включение и отключение легенды имени окна. Эта опция также доступна с помощью кнопки панели инструментов Легенда (Legend).
Параметры анализа (Analysis Parameters) - управляет параметрами графика отклика, включая количество точек, диапазон, единицы по осям X и Y, частоту выборки и нормированную величину.
Для доступа к параметрам анализа можно также щелкнуть правой кнопкой мыши на метке оси X графика на панели «Просмотр окон».
Меню вставки:

Меню Вставить (Insert) используется для добавления меток, заголовков, стрелок, линий, текста и осей на графики.

Меню «Сервис»:

Редактировать график - включение режима редактирования графика
Увеличить (Zoom In) - увеличение по осям X и Y.
Зумирование по оси X (Zoom X) - зумирование только вдоль оси X. Перетащите мышь в направлении x, чтобы выбрать область зумирования.
Зумировать Y (Zoom Y) - зумирование только вдоль оси Y. Перетащите мышь в направлении y, чтобы выбрать область зумирования.
Полный вид (Full View) - возврат к полному виду.

См. также

Приложения

Конструктор фильтров | Конструктор окон

Представлен до R2006a
