Конструктор фильтров

Проектные фильтры, начиная с выбора алгоритма

Описание

Приложение Filter Designer позволяет разрабатывать и анализировать цифровые фильтры. Можно также импортировать и изменять существующие конструкции фильтров.

С помощью приложения можно:

  • Выберите тип ответа и метод проектирования фильтра

  • Задать технические требования к конструкции фильтра

  • Анализ, редактирование и оптимизация конструкции фильтра

  • Экспорт конструкции фильтра или создание кода MATLAB ®

Дополнительные сведения см. в разделе Введение в конструктор фильтров.

Если установлен продукт DSP System Toolbox™, конструктор фильтров интегрирует расширенные методы проектирования фильтров и возможность квантования фильтров. Дополнительные сведения см. в разделе filterDesigner(Панель системных инструментов DSP).

Примечание

Для этого приложения требуется разрешение экрана более 640 × 480.

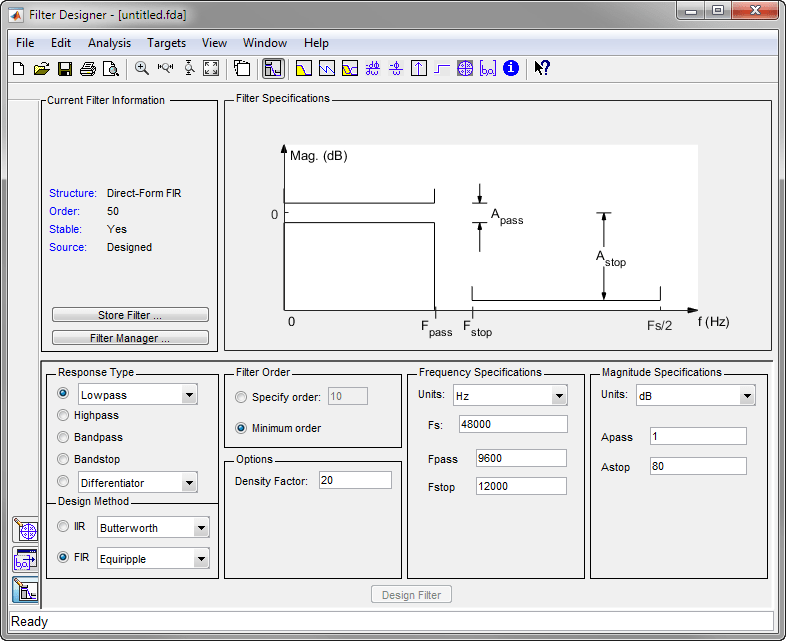

Filter Designer app

Открыть приложение «Конструктор фильтров»

  • MATLAB Toolstrip: На вкладке Приложения в разделе Обработка сигналов и связь щелкните значок приложения.

  • Войти filterDesigner в командной строке MATLAB.

Примеры

развернуть все

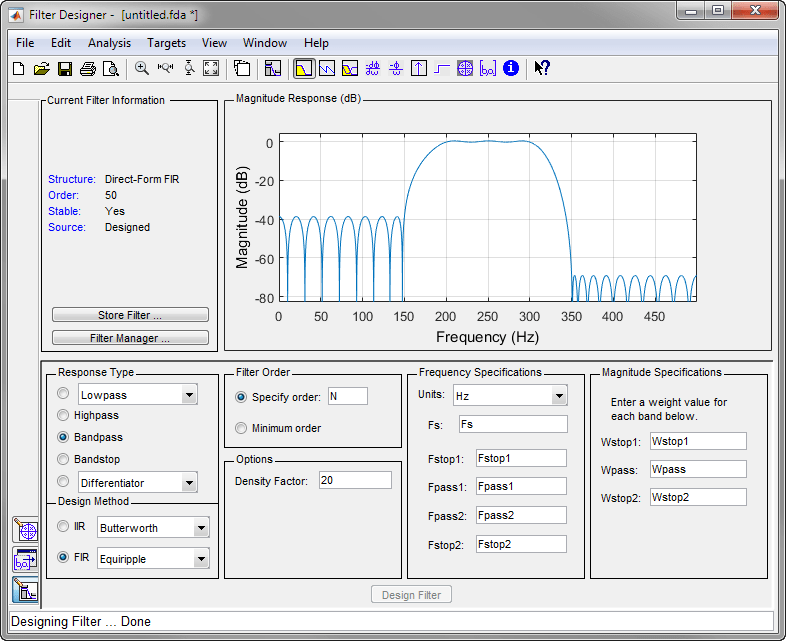

Используйте приложение Filter Designer для создания однополюсного полосного фильтра FIR 50-го порядка, который будет использоваться с сигналами, дискретизированными на частоте 1 кГц.

N = 50;
Fs = 1e3;

Укажите, что полоса пропускания охватывает частоты 200-300 Гц и что переходная область с обеих сторон имеет ширину 50 Гц.

Fstop1 = 150;
Fpass1 = 200;
Fpass2 = 300;
Fstop2 = 350;

Задайте веса для аппроксимации оптимизации:

  • 3 для низкочастотного стоп-диапазона

  • 1 для полосы пропускания

  • 100 для высокочастотного стоп-диапазона

Откройте приложение Конструктор фильтров.

Wstop1 = 3;
Wpass = 1;
Wstop2 = 100;

filterDesigner

Используйте приложение для создания остальной части фильтра. Чтобы задать ограничения частоты и значения, используйте созданные переменные.

  1. Задать тип ответа как Bandpass.

  2. Задать для метода проектирования значение FIR. В раскрывающемся списке выберите Equiripple.

  3. В разделе Порядок фильтрации (Filter Order) укажите порядок как N.

  4. В разделе «Спецификации частоты» задайте Fs как Fs.

  5. Щелкните Фильтр проектирования (Design Filter).

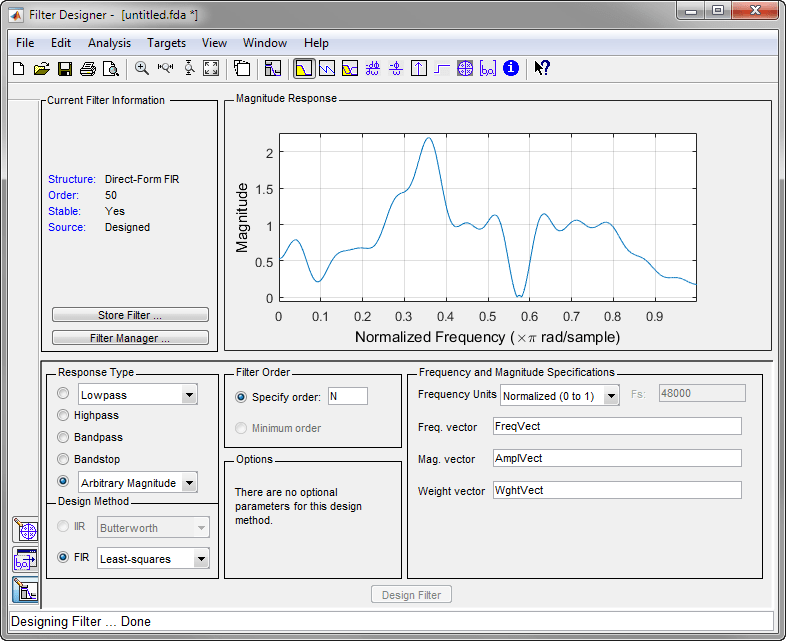

Спроектируйте фильтр FIR со следующей кусочно-частотной характеристикой:

  • Синусоида между 0 и 0,19δ рад/образец.

    F1 = 0:0.01:0.19;
    A1 = 0.5+sin(2*pi*7.5*F1)/4;
  • Кусочно-линейный участок между 0,2δ рад/образец и 0,78δ рад/образец.

    F2 = [0.2 0.38 0.4 0.55 0.562 0.585 0.6 0.78];
    A2 = [0.5 2.3 1 1 -0.2 -0.2 1 1];

  • Квадратичный участок между 0,79δ рад/образец и частотой Найквиста.

    F3 = 0.79:0.01:1;
    A3 = 0.2+18*(1-F3).^2;

Укажите порядок фильтрации 50. Объединение частотных и амплитудных векторов. Чтобы придать всем полосам равные веса во время аппроксимации оптимизации, укажите весовой вектор всех полос. Откройте приложение Конструктор фильтров.

N = 50;

FreqVect = [F1 F2 F3];
AmplVect = [A1 A2 A3];
WghtVect = ones(1,N/2);

filterDesigner

Используйте приложение для создания фильтра.

  1. В разделе Тип ответа нажмите кнопку рядом с Differentiator. В раскрывающемся списке выберите Arbitrary Magnitude.

  2. Задать для метода проектирования значение FIR. В раскрывающемся списке выберите Least-squares.

  3. В разделе «Порядок фильтрации» укажите порядок в качестве переменной. N.

  4. В разделе Спецификации частоты и величины (Frequency and Magnitude Specifications) укажите созданные переменные.

    • Фрик. вектор - FreqVect.

    • Маг. вектор - AmplVect.

    • Весовой вектор - WghtVect.

  5. Щелкните Фильтр проектирования (Design Filter).

  6. Щелкните правой кнопкой мыши ось Y графика и выберите значение Величина (Magnitude), чтобы выразить отклик величины в линейных единицах.

Связанные примеры

Представлен до R2006a
