Вы можете добавить и изменить информацию о времени в приложении Signal Analyzer для любого сигнала, который не является timetable или timeseries объект. Выберите один или несколько сигналов без информации о времени в таблице Сигнал (Signal) и на вкладке Анализатор (Analyzer) щелкните Значения времени (Time Values).
Примечание
Выберите сигнал в таблице Сигнал (Signal), щелкнув его столбец Имя (Name). Выделена полная строка, указывающая на то, что выбран сигнал. Флажок рядом с именем сигнала указывает, печатается ли сигнал на активном дисплее.
В диалоговом окне «Значения времени» выберите параметр «Спецификация времени».
| Опция спецификации времени | Описание |
|---|---|
Work in Samples (по умолчанию) | Эта опция позволяет исследовать сигналы без необходимости указывать частоту выборки или время выборки. Это эквивалентно печати сигнала в MATLAB ® без информации по оси X. |
Sample Rate and Start Time | Используйте эту опцию, если известна скорость дискретизации сигнала. Укажите частоту выборки и момент времени, соответствующий первой выборке. Частота дискретизации может быть выражена в Гц, кГц, МГц или ГГц. Время начала может быть выражено в секундах, годах, днях, часах, минутах, миллисекундах, микросекундах или наносекундах. Установите частоту дискретизации таким образом, чтобы сигнал отображался на дисплее в единицах времени. |
Sample Time and Start Time | Эта опция используется, если известен интервал времени между выборками. Укажите время выборки и момент времени, соответствующий первой выборке. Время выборки и время начала можно выразить в секундах, годах, днях, часах, минутах, миллисекундах, микросекундах или наносекундах. Установите время выборки таким образом, чтобы сигнал печатался в единицах времени на дисплее. |
Time Values | Эта опция используется, когда известно значение времени, соответствующее каждому образцу. Укажите значения времени с помощью выражения MATLAB или имени переменной в рабочей области MATLAB. Значения времени могут храниться в числовом векторе с значениями реального времени, выраженными в секундах. Значения должны быть уникальными и не могут быть Значения времени также могут быть сохранены в Значения времени также могут быть введены в виде выражения MATLAB. Выражение должно указывать массив той же длины, что и сигнал. Значения должны быть уникальными и не могут быть
Во всех случаях приложение извлекает частоту выборки из значений времени и отображает ее в столбце Время таблицы Сигнал. Звездочка, предшествующая частоте дискретизации, указывает на неравномерную выборку сигнала. |
Примечание

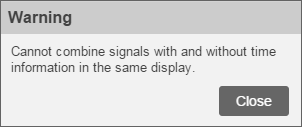

Сигналы без временной информации строятся в единицах выборок по оси X. Сигналы с временной информацией строятся в единицах времени на оси X. Для печати нескольких сигналов на одном дисплее убедитесь, что все они имеют временную информацию или все находятся в выборках. В противном случае вы получите предупреждение:
|
|
|

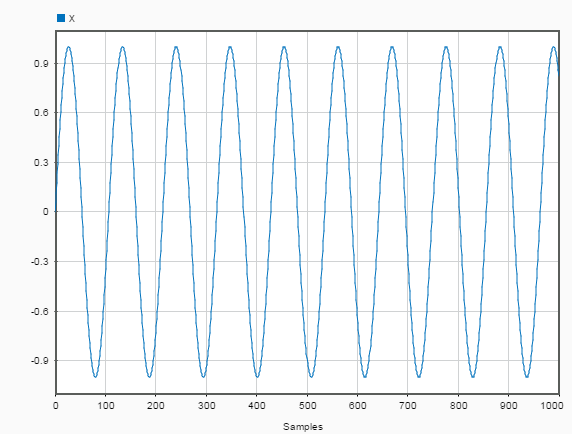

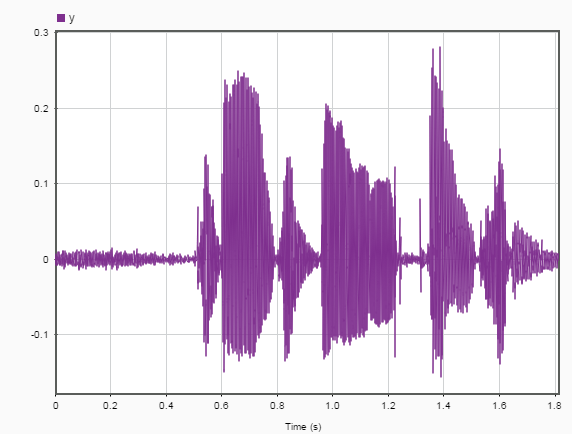

| Сигнал с осью X в образцах | Сигнал с осью x во времени |
Если сигнал имеет отсутствующие или повторяющиеся моменты времени, его можно исправить с помощью подсказок в чистом расписании с отсутствующими, повторяющимися или неуниформными временами.
Если сигнал дискретизирован неравномерно, то анализатор сигналов интерполирует сигнал в однородную сетку для вычисления спектральных оценок. Приложение использует линейную интерполяцию и предполагает время выборки, равное медианной разности между соседними моментами времени. Производная частота дискретизации в таблице Signal имеет звездочку, указывающую на неравномерную выборку сигнала.
Примечание
Интерполяция используется только для вычисления спектральных оценок. Графики времени не дискретизируются повторно.
Для поддержки неравномерно дискретизированного сигнала медианный временной интервал и средний временной интервал должны подчиняться
100.
Фильтрация и просмотр скалограммы не поддерживают неравномерно дискретизированные сигналы.
Приложение не поддерживает добавление временных данных в labeledSignalSet объекты или редактирование информации о времени labeledSignalSet объекты.
