Создание нового сценария и наследование matlab.DiscreteEventSystem класс.

classdef CustomEntityStorageBlock < matlab.DiscreteEventSystem

Добавьте к блоку пользовательское описание.

% A custom entity storage block with one input, one output, and one storage.

Объявить два неперестраиваемых параметра Capacity и Delay для представления емкости хранилища и задержки вывода объекта из хранилища.

% Nontunable properties
    properties (Nontunable)
    % Capacity
        Capacity = 1;
    % Delay
        Delay = 4;
    end

Параметры фиксируют свойства блока.

Укажите эти методы и задайте доступ к защищенным.

    methods (Access = protected)

        % Specify the number of input ports.
        function num = getNumInputsImpl(~)
            num = 1;
        end
        % Specify the number of output ports.
        function num = getNumOutputsImpl(~)
            num = 1;
        end
        % Specify a new entity type Car.
        function entityTypes = getEntityTypesImpl(obj)
            entityTypes = obj.entityType('Car');
        end
        % Specify Car as the entity type that is used in
        % input and output ports.
        function [inputTypes,outputTypes] = getEntityPortsImpl(obj)
            inputTypes = {'Car'};
            outputTypes = {'Car'};
        end
        % Specify the storage type, capacity, and connection to
        % the input and output ports.
        function [storageSpecs, I, O] = getEntityStorageImpl(obj)
            storageSpecs = obj.queueFIFO('Car', obj.Capacity);
            % First element of I indicates the entity storage index 1 that is
            % connected to input 1.
            I = 1;
            % First element of O indicates the entity storage index 1 that is
            % connected to output 1.
            O = 1;
        end

    end

Только один склад сортирует автомобили по принципу «первым пришел - первым вышел» (FIFO). Capacity параметр объекта определяет емкость сервера.

Метод getEntityStorageImpl() также определяет соединения между портами и хранилищем, I и O.

Аналогично, возвращаемое значение O используется для определения соединений между хранилищем и портом вывода.

Укажите eventForward событие для пересылки объекта типа Car в выходные данные при поступлении в хранилище.

    function [entity,event] = CarEntry(obj,storage,entity,source)
        % Specify event actions when entity enters storage.
        event = obj.eventForward('output', 1, obj.Delay);
    end

A Car вход в хранилище вызывает действие события и событие obj.eventForward вперед Car на выход с индексом 1 с задержкой, указанной obj.Delay.

Для создания пользовательского поведения можно использовать входные аргументы этого метода. Аргумент obj является объектом системы с дискретным событием, наследуемым методом. Аргумент storage - индекс элемента хранения, который вводится объектом. Аргумент entity - объект, который входит в хранилище и имеет два поля, entity.sys и entity.data. Аргумент source является исходным расположением сущности, входящей в хранилище.

Присвойте имя объекту System дискретного события CustomEntityStorageBlock и сохраните его как CustomEntityStorageBlock.m.

Заказной блок представляет собой упрощенную заправку, которая может обслуживать по одному автомобилю за раз. Автомобиль прибывает на заправку и обслуживается в течение 4 минут перед отъездом на станцию.

 См. раздел Код для создания блока хранения настраиваемых сущностей

classdef CustomEntityStorageBlock < matlab.DiscreteEventSystem

    % A custom entity storage block with one input, one output, and one storage.

    % Nontunable properties
    properties (Nontunable)
    % Capacity
        Capacity = 1;
    % Delay
        Delay = 4;
    end

    methods (Access = protected)

        function num = getNumInputsImpl(~)
            num = 1;
        end

        function num = getNumOutputsImpl(~)
            num = 1;
        end

        function entityTypes = getEntityTypesImpl(obj)
            entityTypes = obj.entityType('Car');
        end

        function [inputTypes,outputTypes] = getEntityPortsImpl(obj)
            inputTypes = {'Car'};
            outputTypes = {'Car'};
        end

        function [storageSpecs, I, O] = getEntityStorageImpl(obj)
            storageSpecs = obj.queueFIFO('Car', obj.Capacity);
            I = 1;
            O = 1;
        end

    end

   methods

        function [entity,event] = CarEntry(obj,storage,entity,source)
            % Specify event actions when entity enters storage.
             event = obj.eventForward('output', 1, obj.Delay);
        end

    end

end

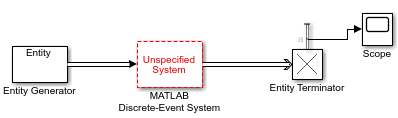

Создайте модель с помощью блока генератора объектов, блока системы дискретных событий MATLAB и блока терминатора объектов.

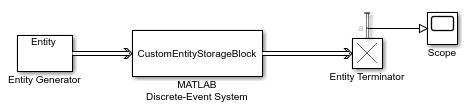

Откройте блок системы дискретных событий MATLAB и установите имя объекта системы дискретных событий в значение CustomEntityStorageBlock.

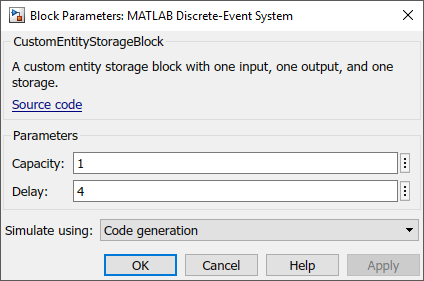

Дважды щелкните по блоку MATLAB Discrete-Event System, чтобы проверить его емкость и задержку.

Выведите число полученных объектов, статистику из блока терминатора объектов и подключите его к области

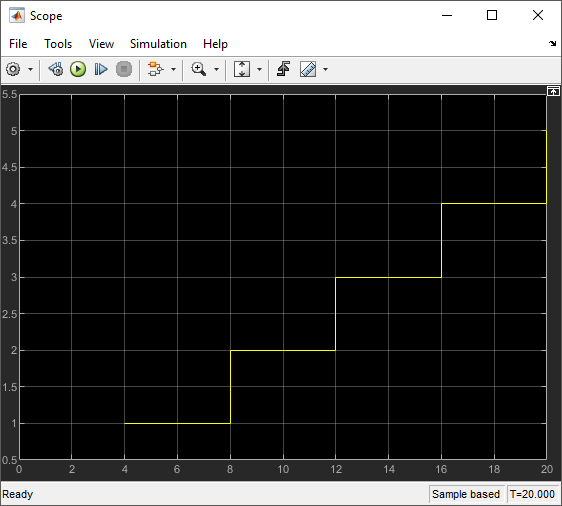

Увеличение времени моделирования до 20 и запустите моделирование. Наблюдение за объектами, поступающими в блок терминатора объектов с задержкой 4.
