Усилитель S-параметров

Моделирование нелинейного усилителя с использованием S-параметров

Библиотека:
Радиочастотный блок/эквивалентная модулирующая полоса/усилители

Описание

Блок усилителя S-параметров моделирует нелинейный усилитель, описанный в диалоговом окне блока, с точки зрения его зависящих от частоты S-параметров, частот и опорного импеданса S-параметров, данных шума и данных нелинейности.

Параметры

развернуть все

Главный

`S-Parameters` - S-параметры для нелинейного усилителя
`[0,0;1,0]` (по умолчанию) | массив 2-by-2-by-M

S-параметры для нелинейного усилителя, заданного как 2-by-2-by-M матрица, где M - количество S-параметров.

`Frequency (Hz)` - Частота S-параметров
`2.0e9` (по умолчанию) | Вектор M-элемента

Частота S-параметров, заданная в виде М-элементного вектора с каждым элементным блоком в герцах.

`Reference Impedance (ohms)` - Эталонный импеданс сети
`50` (по умолчанию) | неотрицательный скаляр | вектор длины М

Опорный импеданс сети, определяемый как неотрицательный скаляр в омах или вектор длины М с каждым элементом в омах. Значение этого параметра может быть вещественным или сложным. Если указано скалярное значение, то это значение применяется ко всем частотам.

`Interpolation method` - Метод интерполяции параметров сети
`Linear` (по умолчанию) | `Spline` | `Cubic`

Метод интерполяции параметров сети, указанный как один из следующих:

Метод	Описание
`Linear`	Линейная интерполяция
`Spline`	Интерполяция кубического сплайна
`Cubic`	Кусочно-кубическая эрмитовая интерполяция

Шумовые данные

`Noise type` - Тип шумовых данных
`Noise figure` (по умолчанию) | `Spot noise data` | `Noise factor` | `Noise temperature`

Тип шумовых данных, определенных как одно из следующего:

Noise figure
Spot noise data
Noise factor
Noise temperature

Этот параметр отключен, если источник данных содержит шумовые данные.

`Noise figure (dB)` - Доступное отношение сигнал/шум на входе к доступному отношению сигнал/шум на выходе
`0` (по умолчанию) | скалярное отношение | вектор отношений

Доступное отношение сигнал/шум на входе к доступному отношению сигнал/шум на выходе, задаваемое как скалярное отношение или вектор отношений.

Зависимости

Чтобы включить этот параметр, выберите Noise figure в Тип шума.

`Minimum noise figure` - Минимальное отношение доступного отношения сигнал/шум на входе к доступному отношению сигнал/шум на выходе
`0` (по умолчанию) | скалярное отношение | вектор отношений

Минимальное отношение доступного отношения сигнал/шум на входе к доступному отношению сигнал/шум на выходе, задаваемое как скалярное отношение или вектор отношений.

Зависимости

Чтобы включить этот параметр, выберите Spot noise data в Тип шума.

`Optimal reflection coefficient` - Оптимальный импеданс источника
`1+0i` (по умолчанию) | комплексный скаляр | комплексный вектор

Оптимальный импеданс источника, заданный как комплексный скаляр или комплексный вектор.

Зависимости

Чтобы включить этот параметр, выберите Spot noise data в Тип шума.

`Equivalent normalized noise resistance` - Нормализованные значения сопротивления, используемые для измерения шума
`1` (по умолчанию) | положительный скаляр | положительный вектор

Нормализованные значения сопротивления, используемые для измерения шума, заданные как положительный скаляр или положительный вектор.

Зависимости

Чтобы включить этот параметр, выберите Spot noise data в Тип шума.

`Noise factor` - Отношение доступной мощности сигнала к шуму на входе к доступной мощности сигнала к шуму на выходе
`1` (по умолчанию) | скалярное отношение | вектор отношений

Отношение доступной мощности сигнала к шуму на входе к доступной мощности сигнала к шуму на выходе, задаваемое как скалярное отношение или вектор отношений.

Зависимости

Чтобы включить этот параметр, выберите Noise factor в Тип шума.

`Noise temperature (K)` - Эквивалентная температура, создающая такое же количество шума, что и усилитель
`0` (по умолчанию) | неотрицательный скаляр | неотрицательный вектор

Эквивалентная температура, которая производит такое же количество шума, как и усилитель, заданная как неотрицательный скаляр в кельвинах или неотрицательный вектор с каждым элементом в кельвинах.

Зависимости

Чтобы включить этот параметр, выберите Noise temperature в Тип шума.

`Frequency (Hz)` - область частот для передачи шумовых данных;
`2.0e9` (по умолчанию) | неотрицательный скаляр | неотрицательный вектор

Область частот для выражения шумовых данных, заданная как неотрицательный скаляр в герцах или неотрицательный вектор с каждым элементным блоком в герцах. Если для шумовых данных задано скалярное значение, блок игнорирует параметр Frequency (Hz) и использует одни и те же шумовые данные для всех частот. Если для шумовых данных указан вектор значений, он должен быть того же размера, что и вектор частот. Блок использует метод интерполяции, указанный на вкладке «Главная», для интерполяции шумовых данных.

Данные нелинейности

`IP3 type` - Тип перехвата третьего заказа
`OIP3` (по умолчанию) | `IIP3`

Тип перехвата третьего заказа, указанный как OIP3 (выходная точка перехвата) или IIP3 (входная точка перехвата). Этот параметр отключен, если источник данных содержит данные питания или данные IP3.

`IP3 (dBm)` - IP3 значение
`inf` (по умолчанию) | скаляр | вектор

IP3 значение, заданное как скаляр в дБм для частотно-независимых нелинейных данных или вектор с каждым элементом в дБм для частотно-зависимых нелинейных данных. Этот параметр отключен, если источник данных содержит данные питания или данные IP3.

`1dB gain compression power (dBm)` - Выходное значение мощности, при котором коэффициент усиления снизился на 1 дБ
`inf` (по умолчанию) | скаляр | вектор

Выходное значение мощности ( $_{P1dB,out}$ ), при котором коэффициент усиления уменьшился на 1 дБ, определяемое как скаляр в дБм для частотно-независимых нелинейных данных или вектор с каждым элементным блоком в дБм для частотно-зависимых нелинейных данных. Этот параметр отключен, если источник данных содержит данные питания или данные IP3.

`Output saturation power (dBm)` - Выходное значение мощности, создаваемое усилителем при полном насыщении
`inf` (по умолчанию) | скаляр | вектор

Выходное значение мощности ( $_{Psat,}$ out), создаваемое усилителем при полном насыщении, определяемое как скаляр в дБм для частотно-независимых нелинейных данных или вектор с каждым элементным блоком в дБм для частотно-зависимых нелинейных данных. Этот параметр отключается, если источник данных содержит выходные данные мощности насыщения.

`Gain compression at saturation (dB)` - Уменьшение величины усиления
`3` (по умолчанию) | скаляр | вектор

Уменьшение значения усиления ( $_{GCsat}$ ), когда мощность полностью насыщена, определяемое как скаляр в дБ для частотно-независимых нелинейных данных или вектор с каждым элементным блоком в дБ для частотно-зависимых нелинейных данных.

`Frequency (Hz)` - Частотные точки, соответствующие данным перехвата третьего порядка или мощности
`2.0e9` (по умолчанию) | положительный скаляр | положительный вектор

Частотные точки, соответствующие данным перехвата третьего порядка или мощности, задаваемые как положительный скалярный или положительный вектор в единицах герца. Этот параметр отключен, если источник данных содержит данные питания или данные IP3.

Зависимости

Если задать частоту как скаляр, то все параметры IP3 (дБм), 1 дБ мощности сжатия усиления (дБм) и выходной мощности насыщения (дБм) должны быть скалярами.
Если в качестве вектора указана частота, то или более параметров IP3 (дБм), 1 дБ мощности сжатия усиления (дБм) и выходной мощности насыщения (дБм) также должны быть вектором.

Визуализация

`Source of frequency data` - Источник частотных данных
`Same as the S-Parameters` (по умолчанию) | `User-specified`

Источник частотных данных, указанный как Same as the S-Parameters или User-specified.

`Frequency data` - Диапазон частотных данных
`[1.9e9:1.0e8:2.2e9]` (по умолчанию) | вектор

Диапазон частотных данных, заданный как вектор с каждым элементом в герцах.

`Reference impedance (ohms)` - Эталонный импеданс
`50` (по умолчанию) | неотрицательный скаляр

Опорный импеданс, заданный как неотрицательный скаляр в омах.

`Plot type` - Тип графика данных
`X-Y plane` (по умолчанию) | `Composite data` | `Polar plane` | `Z Smith chart` | `Y Smith chart` | `ZY Smith chart`

Тип графика данных для визуализации с использованием заданных данных, указанный как одно из следующих:

X-Y plane - создание декартова графика зависимости данных от частоты. Чтобы создать линейные, полулоговые или логарифмические графики, установите шкалу оси Y и шкалу оси X.
Composite data - Постройте график составных данных.
Polar plane - создание полярного графика данных. Блок отображает только диапазон данных, соответствующий заданным частотам.
Z smith chart, Y smith chart, и ZY smith chart - Создание диаграммы Смита ®. Блок отображает только диапазон данных, соответствующий заданным частотам.

`Y parameter1` - Тип параметров для печати
`S11` (по умолчанию) | `S12` | `S21` | `S22` | `GroupDelay` | `OIP3` | `IIP3` | `NF` | ...

Тип S-параметров для печати, указанный как одно из следующих значений. Когда шум является спектральным, NF возможна печать.

`S11`	`S12`	`S21`	`S22`
`GroupDelay`	`GammaIn`	`GammaOut`	`VSWRIn`
`VSWROut`	`OIP3`	`IIP3`	`NF`
`NFactor`	`NTemp`	`TF1`	`TF2`
`TF3`	`Gt`	`Ga`	`Gp`
`Gmag`	`Gmsg`	`GammaMS`	`GammaML`
`K`	`Delta`	`Mu`	`MuPrime`

`Y parameter2` - Тип параметров для печати
`S11` (по умолчанию) | `S12` | `S21` | `S22` | `GroupDelay` | `OIP3` | `IIP3` | `NF` | ...

`S11`	`S12`	`S21`	`S22`
`GroupDelay`	`GammaIn`	`GammaOut`	`VSWRIn`
`VSWROut`	`OIP3`	`IIP3`	`NF`
`NFactor`	`NTemp`	`TF1`	`TF2`
`TF3`	`Gt`	`Ga`	`Gp`
`Gmag`	`Gmsg`	`GammaMS`	`GammaML`
`K`	`Delta`	`Mu`	`MuPrime`

`Y format1` - Формат графика
`Magnitude (decibels)` (по умолчанию) | `Abs` | `Mag` | `Magnitude (linear)` | `Angle` | `Real` | `Imaginary` | ...

Формат печати, указанный как один из следующих.

`dB`	`Magnitude (decibels)`	`Abs`	`Mag`
`Magnitude (linear)`	`Angle`	`Angle(degrees)`	`Angle(radians)`
`Real`	`Imag`	`Imaginary`

`Y format2` - Формат графика
`Magnitude (decibels)` (по умолчанию) | `Abs` | `Mag` | `Magnitude (linear)` | `Angle` | `Real` | `Imaginary` | ...

Формат печати, указанный как один из следующих.

`dB`	`Magnitude (decibels)`	`Abs`	`Mag`
`Magnitude (linear)`	`Angle`	`Angle(degrees)`	`Angle(radians)`
`Real`	`Imag`	`Imaginary`

`X parameter` - График частоты
`Freq` (по умолчанию)

График частоты, указанный как Freq.

`X format` - Формат частотного графика
`Hz` (по умолчанию) | `Auto` | `kHz` | `MHz` | `GHz` | `THz`

Формат графика частоты, указанный как один из следующих.

`Auto`	`Hz`	`kHz`	`MHz`
`GHz`	`THz`

`Y scale` - Шкала оси Y
`Linear` (по умолчанию) | `Log`

Масштаб оси Y, указанный как Linear или Log.

`X scale` - шкала оси X
`Linear` (по умолчанию) | `Log`

Масштаб оси X, указанный как Linear или Log.

`Plot` - Указанные данные графика
кнопка

Печать заданных данных с помощью кнопки печати.

Примеры модели

Радиолокационная система слежения

Как смоделировать ключевую многопрофильную задачу проектирования в секторе аэрокосмической обороны.

Подробнее

развернуть все

Параметры сети

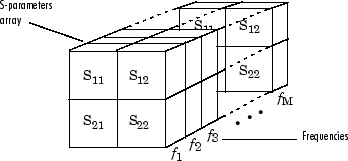

В поле S-параметров диалогового окна блока введите S-параметры для каждой из М частот в виде массива 2-by-2-by-M. В поле Частота (Frequency) укажите частоты для S-параметров как вектор М-элемента. Элементы вектора частот должны находиться в том же порядке, что и S-параметры. Все частоты должны быть положительными. Например, на следующем рисунке показано соответствие между массивом S-параметров и вектором частот.

Блок усилителя S-параметров интерполирует заданные S-параметры для определения их значений на частотах моделирования. Для получения дополнительной информации см. раздел Сопоставление параметров сети с частотами моделирования.

Нелинейность

Нелинейность можно ввести в модель, указав параметры на вкладке Данные нелинейности (Nonlinearity Data) диалогового окна Блок усилителя S-параметров (S-Parameters Amplifier). В зависимости от того, какой из этих параметров вы указываете, блок вычисляет до четырех коэффициентов $_{c1}$ , $_{c3}$ , $_{c5}$ и $_{c7}$ многочлена $_{FAM/AM} (s)_{=}_{c1s} +^{} c3 |_{} {s |}^{} 2s_{+} {c5}^{} |$ s | 4s + c7 | s | 6s, который определяет преобразование AM/AM для входного сигнала. Блок $_{}$ автоматически вычисляет c1, Если дополнительные нелинейные данные не указаны, блок работает как линейный усилитель. В этом случае блок вычисляет один или несколько оставшихся коэффициентов в качестве решения системы линейных уравнений, определенных следующим методом. Если предоставляются векторы нелинейности и частотные данные, то блок вычисляет полиномиальные коэффициенты, используя значения для параметров, интерполированных на центральной частоте.

Блок проверяет, указано ли значение, отличное от Inf для:
- Точка перехвата третьего порядка ( $OIP3$ или $IIP3$ ).
- Выходная мощность в точке сжатия 1-dB ( $_{P1dB,}$ out).
- Выходная мощность при насыщении ( $_{Psat,}$ out).
Кроме того, если указан $_{Psat,}$ out, блок использует значение для сжатия коэффициента усиления при насыщении $(_{}$ GCsat). В противном случае $_{}$ GCsat не используется. Каждый из этих параметров определяется в диалоговом окне блока на вкладке «Нелинейные данные».
Блок вычисляет соответствующее входное или выходное значение для заданных параметров. В единицах дБ и дБм,

$\begin{matrix} _{Psat,} out +_{}_{GCsat =} {Psat}_{,} \\ {in}_{+} {GlinP1dB}_{, out} +_{1 =} \\ P1dB, in +_{} \end{matrix}$ GlinOIP3 = IIP3 + Glin
где $_{Glin}$ - $_{c1}$ в единицах дБ.
Блок формулирует коэффициенты $_{c3}$ , $_{c5}$ и $_{c7}$ , где применимо, как решения системы из одного, двух или трех линейных уравнений. Количество используемых уравнений равно количеству предоставляемых параметров. Например, если задать все три параметра, блок сформулирует коэффициенты в соответствии со следующими уравнениями:

$\begin{matrix} \sqrt{_{Psat,}} out_{=} \sqrt{_{c1Psat}},_{} {in \sqrt{_{+ c3 (}}}^{} {Psat}_{,} {\sqrt{_{in) 3 +}}}^{} c5_{(} {\sqrt{_{Psat, in}})}^{} \\ \sqrt{5_{+ c7 (}}_{} \sqrt{{Psat}_{, in)}}_{} {\sqrt{{7P1dB}_{, out}} =}^{}_{} {\sqrt{_{c1P1dB, in}} +}^{} {c3}_{} {(\sqrt{_{P1dB,in}})}^{} \\ 3 \frac{+_{}}{c5 (}_{} \end{matrix}$ P1dB,in) 5 + c7 (P1dB,in) 70 = c1IIP3 + c3
Первые два уравнения представляют собой оценку полинома $_{FAM/AM} (ов$ ) в точках $\sqrt{(_{Psat,}} \sqrt{{in}_{, Psat,}}$ out) $\sqrt{_{и (}} P1dB \sqrt{,_{in,}}$ P1dB, out), выраженных в линейных единицах (таких как W или mW) и нормированных к 1-Ω импедансу. Третье уравнение - определение точки перехвата третьего порядка.
Расчет пропускает члены более высокого порядка в соответствии с доступными степенями свободы системы. Если указать только два из трех параметров, блок не использует уравнение, включающее параметр, который вы не указали, и исключает все $_{}$ члены c7 из оставшихся уравнений. Аналогично, если указан только один из параметров, блок использует только решение уравнения, включающее этот параметр, и пропускает любые $_{}$ $_{}$ члены c5 или c7.

Если предоставляются векторы нелинейности и частотные данные, то блок вычисляет полиномиальные коэффициенты, используя значения для параметров, интерполированных на центральной частоте.

Активный шум

Можно задать шум активного блока одним из следующих способов:

Данные точечного шума в диалоговом окне «S-Parameters Amplifier block».
Показатель шума, коэффициент шума или значение температуры шума в диалоговом окне «S-Parameters Amplifier block».

При указании блочного шума в качестве данных точечного шума блок использует данные для вычисления показателя шума. Блок сначала интерполирует шумовые данные для частот моделирования с использованием указанного метода интерполяции. Затем вычисляется показатель шума с использованием полученных значений.
