Пассивная сеть S-Parameters

Моделирование пассивной сети с использованием S-параметров

Библиотека:
Радиочастотный блок/эквивалентные элементы основной полосы/черного ящика

Описание

Блок пассивной сети S-Parameters моделирует двухпортовую пассивную сеть, описанную в диалоговом окне блока, с точки зрения ее S-параметров и частот и опорного импеданса S-параметров.

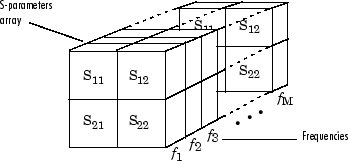

В поле S-Parameters диалогового окна блока укажите S-параметры для каждой из М частот в виде массива 2-by-2-by-M. В поле Частота (Frequency) укажите частоты для S-параметров как вектор М-элемента. Элементы вектора должны находиться в том же порядке, что и S-параметры. На рисунке показано соответствие между массивом S-параметров и вектором частот.

Блок пассивной сети S-Parameters интерполирует заданные S-параметры для определения их значений на частотах моделирования. Блок «Выходной порт» определяет частоты моделирования. Для получения дополнительной информации см. раздел Сопоставление параметров сети с частотами моделирования.

Параметры

развернуть все

Главный

`S-Parameters` - S-параметры для двухпортовой пассивной сети
`[0,0;1,0]` (по умолчанию) | массив 2-by-2-by-M

S-параметры для двухпортовой пассивной сети, заданной как массив 2-by-2-by-M, где M - количество S-параметров.

`Frequency (Hz)` - Частота S-параметров
`2.0e9` (по умолчанию) | Вектор M-элемента

Частота S-параметров, заданная в виде М-элементного вектора с каждым элементным блоком в герцах. Все частоты должны быть положительными.

`Reference Impedance (ohms)` - Эталонный импеданс сети
`50` (по умолчанию) | неотрицательный скаляр | вектор длины М

Опорный импеданс сети, определяемый как неотрицательный скаляр в омах или вектор длины М с каждым элементным блоком в омах. Значение этого параметра может быть вещественным или сложным. Если указано скалярное значение, то это значение применяется ко всем частотам.

`Interpolation method` - Метод интерполяции параметров сети
`Linear` (по умолчанию) | `Spline` | `Cubic`

Метод интерполяции параметров сети, указанный как один из следующих:

Метод	Описание
`Linear`	Линейная интерполяция
`Spline`	Интерполяция кубического сплайна
`Cubic`	Кусочно-кубическая эрмитовая интерполяция

Визуализация

`Source of frequency data` - Источник частотных данных
`Same as the S-Parameters` (по умолчанию) | `User-specified`

Источник частотных данных, указанный как Same as the S-Parameters или User-specified.

`Frequency data` - Диапазон частотных данных
`[1.9e9:1.0e6:2.2e9]` (по умолчанию) | вектор

Диапазон частотных данных, заданный как вектор с каждым элементом в герцах.

`Reference impedance (ohms)` - Эталонный импеданс
`50` (по умолчанию) | неотрицательный скаляр

Опорный импеданс, заданный как неотрицательный скаляр в омах.

`Plot type` - Тип графика данных
`X-Y plane` (по умолчанию) | `Composite data` | `Polar plane` | `Z Smith chart` | `Y Smith chart` | `ZY Smith chart`

Тип графика данных для визуализации с использованием заданных данных, указанный как одно из следующих:

X-Y plane - создание декартова графика зависимости данных от частоты. Чтобы создать линейные, полулоговые или логарифмические графики, установите шкалу оси Y и шкалу оси X.
Composite data - Постройте график составных данных.
Polar plane - создание полярного графика данных. Блок отображает только диапазон данных, соответствующий заданным частотам.
Z smith chart, Y smith chart, и ZY smith chart - Создание диаграммы Смита ®. Блок отображает только диапазон данных, соответствующий заданным частотам.

`Y parameter1` - Тип параметров для печати
`S11` (по умолчанию) | `S12` | `S21` | `S22` | `GroupDelay` | `OIP3` | `IIP3` | `NF` | ...

Тип S-параметров для печати, указанный как одно из следующих значений. Когда шум является спектральным, NF возможна печать.

`S11`	`S12`	`S21`	`S22`
`GroupDelay`	`GammaIn`	`GammaOut`	`VSWRIn`
`VSWROut`	`OIP3`	`IIP3`	`NF`
`NFactor`	`NTemp`	`TF1`	`TF2`
`TF3`	`Gt`	`Ga`	`Gp`
`Gmag`	`Gmsg`	`GammaMS`	`GammaML`
`K`	`Delta`	`Mu`	`MuPrime`

`Y parameter2` - Тип параметров для печати
`S11` (по умолчанию) | `S12` | `S21` | `S22` | `GroupDelay` | `OIP3` | `IIP3` | `NF` | ...

`S11`	`S12`	`S21`	`S22`
`GroupDelay`	`GammaIn`	`GammaOut`	`VSWRIn`
`VSWROut`	`OIP3`	`IIP3`	`NF`
`NFactor`	`NTemp`	`TF1`	`TF2`
`TF3`	`Gt`	`Ga`	`Gp`
`Gmag`	`Gmsg`	`GammaMS`	`GammaML`
`K`	`Delta`	`Mu`	`MuPrime`

`Y format1` - Формат графика
`Magnitude (decibels)` (по умолчанию) | `Abs` | `Mag` | `Magnitude (linear)` | `Angle` | `Real` | `Imaginary` | ...

Формат печати, указанный как один из следующих.

`dB`	`Magnitude (decibels)`	`Abs`	`Mag`
`Magnitude (linear)`	`Angle`	`Angle(degrees)`	`Angle(radians)`
`Real`	`Imag`	`Imaginary`

`Y format2` - Формат графика
`Magnitude (decibels)` (по умолчанию) | `Abs` | `Mag` | `Magnitude (linear)` | `Angle` | `Real` | `Imaginary` | ...

Формат печати, указанный как один из следующих.

`dB`	`Magnitude (decibels)`	`Abs`	`Mag`
`Magnitude (linear)`	`Angle`	`Angle(degrees)`	`Angle(radians)`
`Real`	`Imag`	`Imaginary`

`X parameter` - График частоты
`Freq` (по умолчанию)

График частоты, указанный как Freq.

`X format` - Формат частотного графика
`Hz` (по умолчанию) | `Auto` | `kHz` | `MHz` | `GHz` | `THz`

Формат графика частоты, указанный как один из следующих.

`Auto`	`Hz`	`kHz`	`MHz`
`GHz`	`THz`

`Y scale` - Шкала оси Y
`Linear` (по умолчанию) | `Log`

Масштаб оси Y, указанный как Linear или Log.

`X scale` - шкала оси X
`Linear` (по умолчанию) | `Log`

Масштаб оси X, указанный как Linear или Log.

`Plot` - Указанные данные графика
кнопка

Печать заданных данных с помощью кнопки печати.
