Смеситель Y-параметров

Модель смесителя и гетеродина с использованием Y-параметров

Библиотека:
Радиочастотный блок/эквивалентная модулирующая полоса/смесители

Описание

Блок смесителя Y-параметров моделирует нелинейный смеситель, описанный в диалоговом окне блока, с точки зрения его частотно-зависимых Y-параметров, частот Y-параметров, данных шума (включая данные фазового шума) и данных нелинейности.

Параметры

развернуть все

Главный

`Y-Parameters` - Параметры Y для нелинейного смесителя
`[0.0200,0;-0.0400, 0.0200]` (по умолчанию) | массив 2-by-2-by-M

Y-параметры для нелинейного смесителя, заданные как массив 2-by-2-by-M, где M - количество Y-параметров.

`Frequency (Hz)` - Частота Y-параметров
`2.0e9` (по умолчанию) | Вектор M-элемента

Частота Y-параметров, заданная в виде М-элементного вектора с каждой элементной единицей в герцах. Все частоты должны быть положительными.

`Interpolation method` - Метод интерполяции параметров сети
`Linear` (по умолчанию) | `Spline` | `Cubic`

Метод интерполяции параметров сети, указанный как один из следующих:

Метод	Описание
`Linear`	Линейная интерполяция
`Spline`	Интерполяция кубического сплайна
`Cubic`	Кусочно-кубическая эрмитовая интерполяция

`Mixer Type` - Тип смесителя
`Downconverter` (по умолчанию) | `Upconverter`

Тип смесителя, указанный как Downconverter или Upconverter.

`LO frequency (Hz)` - Частота гетеродина
`0.9e9` (по умолчанию) | Вектор M-элемента

Частота гетеродина, заданная в виде М-элементного вектора с каждым элементным блоком в герцах.

Если выбран тип микшера как Downconverterзатем блок вычисляет выходную частоту смесителя, _fout, из входной частоты смесителя, _fin и частоты гетеродина, _flo, как _fout = _fin-flo.
Если тип микшера указан как Upconverter, затем _fout = _fin + _flo.

Примечание

Для смесителя с понижением частоты частота гетеродина должна удовлетворять условию _fin-flo ≥ 1/( _2ts), где _ts - время выборки, указанное в блоке входного порта. В противном случае появится сообщение об ошибке.

Шумовые данные

`Phase noise frequency offset (Hz)` - Сдвиг частоты фазового шума
`[0.1 1 10 100]*1e3` (по умолчанию) | числовой вектор

Сдвиг частоты фазового шума, заданный как числовой вектор с единицами измерения в герцах.

Типы данных: double

`Phase noise level (dBc/Hz)` - Уровень фазового шума
`[-70 -120 -140 -150]` (по умолчанию) | числовой вектор

Уровень фазового шума, определяемый как числовой вектор с единицами в децибелах относительно несущей на герц.

Типы данных: double

`Noise type` - Тип шумовых данных
`Noise figure` (по умолчанию) | `Spot noise data` | `Noise factor` | `Noise temperature`

Тип шумовых данных, определенных как одно из следующего:

Noise figure
Spot noise data
Noise factor
Noise temperature

Этот параметр отключен, если источник данных содержит шумовые данные.

`Noise figure (dB)` - Доступное отношение сигнал/шум на входе к доступному отношению сигнал/шум на выходе
`0` (по умолчанию) | скалярное отношение | вектор отношений

Доступное отношение сигнал/шум на входе к доступному отношению сигнал/шум на выходе, задаваемое как скалярное отношение или вектор отношений.

Зависимости

Чтобы включить этот параметр, выберите Noise figure в Тип шума.

`Minimum noise figure` - Минимальное отношение доступного отношения сигнал/шум на входе к доступному отношению сигнал/шум на выходе
`0` (по умолчанию) | скалярное отношение | вектор отношений

Минимальное отношение доступного отношения сигнал/шум на входе к доступному отношению сигнал/шум на выходе, задаваемое как скалярное отношение или вектор отношений.

Зависимости

Чтобы включить этот параметр, выберите Spot noise data в Тип шума.

`Optimal reflection coefficient` - Оптимальный импеданс источника
`1+0i` (по умолчанию) | комплексный скаляр | комплексный вектор

Оптимальный импеданс источника, заданный как комплексный скаляр или комплексный вектор.

Зависимости

Чтобы включить этот параметр, выберите Spot noise data в Тип шума.

`Equivalent normalized noise resistance` - Нормализованные значения сопротивления, используемые для измерения шума
`1` (по умолчанию) | положительный скаляр | положительный вектор

Нормализованные значения сопротивления, используемые для измерения шума, заданные как положительный скаляр или положительный вектор.

Зависимости

Чтобы включить этот параметр, выберите Spot noise data в Тип шума.

`Noise factor` - Отношение доступной мощности сигнала к шуму на входе к доступной мощности сигнала к шуму на выходе
`1` (по умолчанию) | скалярное отношение | вектор отношений

Отношение доступной мощности сигнала к шуму на входе к доступной мощности сигнала к шуму на выходе, задаваемое как скалярное отношение или вектор отношений.

Зависимости

Чтобы включить этот параметр, выберите Noise factor в Тип шума.

`Noise temperature (K)` - Эквивалентная температура, создающая такое же количество шума, что и смеситель
`0` (по умолчанию) | неотрицательный скаляр | неотрицательный вектор

Эквивалентная температура, создающая такое же количество шума, что и смеситель, заданная как неотрицательный скалярный или неотрицательный вектор с единицами измерения в кельвинах.

Зависимости

Чтобы включить этот параметр, выберите Noise temperature в Тип шума.

`Frequency (Hz)` - область частот для передачи шумовых данных;
`2.0e9` (по умолчанию) | неотрицательный скаляр | неотрицательный вектор

Область частот для выражения шумовых данных, заданная как неотрицательный скаляр в герцах или неотрицательный вектор с каждым элементным блоком в герцах. Если для шумовых данных задано скалярное значение, блок игнорирует параметр Frequency (Hz) и использует одни и те же шумовые данные для всех частот. Если для шумовых данных указан вектор значений, он должен быть того же размера, что и вектор частот. Блок использует метод интерполяции, указанный на вкладке «Главная», для интерполяции шумовых данных.

Данные нелинейности

`IP3 type` - Тип перехвата третьего заказа
`OIP3` (по умолчанию) | `IIP3`

Тип перехвата третьего заказа, указанный как OIP3 (выходная точка перехвата) или IIP3 (входная точка перехвата). Этот параметр отключен, если источник данных содержит данные питания или данные IP3.

`IP3 (dBm)` - IP3 значение
`inf` (по умолчанию) | скаляр | вектор

IP3 значение, заданное как скаляр в дБм для частотно-независимых нелинейных данных или вектор с каждым элементом в дБм для частотно-зависимых нелинейных данных. Этот параметр отключен, если источник данных содержит данные питания или данные IP3.

`1dB gain compression power (dBm)` - Выходное значение мощности, при котором коэффициент усиления снизился на 1 дБ
`inf` (по умолчанию) | скаляр | вектор

Выходное значение мощности ( $_{P1dB,out}$ ), при котором коэффициент усиления уменьшился на 1 дБ, определяемое как скаляр в дБм для частотно-независимых нелинейных данных или вектор с каждым элементным блоком в дБм для частотно-зависимых нелинейных данных. Этот параметр отключен, если источник данных содержит данные питания или данные IP3.

`Output saturation power (dBm)` - Выходное значение мощности, которое создает смеситель при полном насыщении
`inf` (по умолчанию) | скаляр | вектор

Выходное значение мощности ( $_{Psat,}$ out), создаваемое смесителем при полном насыщении, определяемое как скаляр в дБм для частотно-независимых нелинейных данных или вектор с каждым элементным блоком в дБм для частотно-зависимых нелинейных данных. Этот параметр отключается, если источник данных содержит выходные данные мощности насыщения.

`Gain compression at saturation (dB)` - Уменьшение величины усиления
`3` (по умолчанию) | скаляр | вектор

Уменьшение значения усиления ( $_{GCsat}$ ), когда мощность полностью насыщена, определяемое как скаляр в дБ для частотно-независимых нелинейных данных или вектор с каждым элементным блоком в дБ для частотно-зависимых нелинейных данных.

`Frequency (Hz)` - Частотные точки, соответствующие данным перехвата третьего порядка или мощности
`2.0e9` (по умолчанию) | положительный скаляр | положительный вектор

Частотные точки, соответствующие данным перехвата третьего порядка или мощности, задаваемые как положительный скалярный или положительный вектор в единицах герца. Этот параметр отключен, если источник данных содержит данные питания или данные IP3.

Зависимости

Если задать частоту как скаляр, то все параметры IP3 (дБм), 1 дБ мощности сжатия усиления (дБм) и выходной мощности насыщения (дБм) должны быть скалярами.
Если в качестве вектора указана частота, то или более параметров IP3 (дБм), 1 дБ мощности сжатия усиления (дБм) и выходной мощности насыщения (дБм) также должны быть вектором.

Визуализация

`Source of frequency data` - Источник частотных данных
`Same as the Y-Parameters` (по умолчанию) | `User-specified`

Источник частотных данных, указанный как Same as the Y-Parameters или User-specified.

`Frequency data` - Диапазон частотных данных
`[1e9:1e8:2.9e9]` (по умолчанию) | вектор

Диапазон частотных данных, заданный как вектор с каждым элементом в герцах.

`Reference impedance (ohms)` - Эталонный импеданс
`50` (по умолчанию) | неотрицательный скаляр

Опорный импеданс, заданный как неотрицательный скаляр в омах.

`Plot type` - Тип графика данных
`X-Y plane` (по умолчанию) | `Composite data` | `Polar plane` | `Z Smith chart` | `Y Smith chart` | `ZY Smith chart`

Тип графика данных для визуализации с использованием заданных данных, указанный как одно из следующих:

X-Y plane - создание декартова графика зависимости данных от частоты. Чтобы создать линейные, полулоговые или логарифмические графики, установите шкалу оси Y и шкалу оси X.
Composite data - Постройте график составных данных.
Polar plane - создание полярного графика данных. Блок отображает только диапазон данных, соответствующий заданным частотам.
Z smith chart, Y smith chart, и ZY smith chart - Создание диаграммы Смита ®. Блок отображает только диапазон данных, соответствующий заданным частотам.

`Y parameter1` - Тип параметров для печати
`S11` (по умолчанию) | `S12` | `S21` | `S22` | `GroupDelay` | `OIP3` | `NF` | `NFactor` | `NTemp` | `PhaseNoise`

Тип S-параметров для печати, указанный как одно из следующих значений. Когда шум является спектральным, NF возможна печать.

`S11`	`S12`	`S21`	`S22`
`GroupDelay`	`OIP3`	`NF`	`NFactor`
`NTemp`	`PhaseNoise`

`Y parameter2` - Тип параметров для печати
`S11` | `S12` | `S21` | `S22` | `GroupDelay` | `OIP3` | `NF` | `NFactor` | `NTemp`

`S11`	`S12`	`S21`	`S22`
`GroupDelay`	`OIP3`	`NF`	`NFactor`
`NTemp`

`Y format1` - Формат графика
`Magnitude (decibels)` (по умолчанию) | `Magnitude (linear)` | `Angle(degrees)` | `Angle(radians)` | `Real` | `Imaginary`

Формат печати, указанный как один из следующих.

`Magnitude (decibels)`	`Magnitude (linear)`	`Angle(degrees)`	`Angle(radians)`
`Real`	`Imaginary`

`Y format2` - Формат графика
`Magnitude (decibels)` (по умолчанию) | `Magnitude (linear)` | `Angle(degrees)` | `Angle(radians)` | `Real` | `Imaginary`

Формат печати, указанный как один из следующих.

`Magnitude (decibels)`	`Magnitude (linear)`	`Angle(degrees)`	`Angle(radians)`
`Real`	`Imaginary`

`X parameter` - График частоты
`Freq` (по умолчанию)

График частоты, указанный как Freq.

`X format` - Формат частотного графика
`Hz` (по умолчанию) | `Auto` | `kHz` | `MHz` | `GHz` | `THz`

Формат графика частоты, указанный как один из следующих.

`Auto`	`Hz`	`kHz`	`MHz`
`GHz`	`THz`

`Y scale` - Шкала оси Y
`Linear` (по умолчанию) | `Log`

Масштаб оси Y, указанный как Linear или Log.

`X scale` - шкала оси X
`Linear` (по умолчанию) | `Log`

Масштаб оси X, указанный как Linear или Log.

`Plot` - Указанные данные графика
кнопка

Печать заданных данных с помощью кнопки печати.

Подробнее

развернуть все

Параметры сети

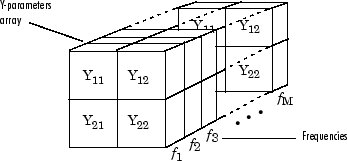

В поле Y-Parameters диалогового окна блока укажите Y-параметры для каждой из М частот в виде массива 2-by-2-by-M. Все значения Y-параметра относятся к входной частоте смесителя. В поле Частота (Frequency) укажите частоты для Y-параметров в виде вектора M-элемента. Элементы вектора должны находиться в том же порядке, что и Y-параметры. На рисунке показано соответствие между массивом Y-параметров и вектором частот.

Блок микширования Y-параметров использует RF- Toolbox™ y2s функция преобразования Y-параметров в S-параметры, а затем интерполяция полученных S-параметров для определения их значений на частотах моделирования. Для получения дополнительной информации см. раздел Сопоставление параметров сети с частотами моделирования.

Программное обеспечение RF Blockset™ Equivalent Baseband вычисляет отраженную волну на входе смесителя ( $_{b1}$ ) и на выходе смесителя ( $_{b2}$ ) из интерполированных S-параметров как

$[\begin{matrix} _{b1} (_{} fin \\ )_{} {b2}_{(} \end{matrix} fout) \begin{matrix} ]_{=} & _{[} \\ _{} & _{} \end{matrix} \begin{matrix} _{} S11S12S21S22]_{[} \\ {a1}_{} (_{fin)} \end{matrix}$ a2 (fout)]

где

$_{fin}$ и $_{fout}$ - входная и выходная частоты смесителя соответственно.
$_{а1}$ и $_{а2}$ - падающие волны на входе и выходе смесителя соответственно.

Интерполированные значения параметров _S21 описывают коэффициент преобразования как функцию частоты, относящейся к входной частоте смесителя.

Активный шум

Можно задать шум активного блока одним из следующих способов:

Данные точечного шума в диалоговом окне «Смеситель параметров Y».
Показатель шума, коэффициент шума или значение температуры шума в диалоговом окне «Смеситель параметров Y».

При указании блочного шума в качестве данных точечного шума блок использует данные для вычисления показателя шума. Блок сначала интерполирует шумовые данные для частот моделирования с использованием указанного метода интерполяции. Затем вычисляется показатель шума с использованием полученных значений.

Фазовый шум

Блок микшера Y-параметров применяет фазовый шум к комплексному сигналу основной полосы частот. Блок сначала генерирует аддитивный белый гауссов шум (AWGN) и фильтрует шум цифровым КИХ-фильтром. Затем он добавляет результирующий шум к угловой составляющей входного сигнала.

Блоксеть вычисляет цифровой фильтр по:

Интерполяция заданного уровня фазового шума для определения значений фазового шума на частотах моделирования.
Взятие IFFT результирующего спектра фазового шума для получения коэффициентов КИХ-фильтра.

Примечание

Если задать фазовый шум как скалярное значение, то блоксчет предполагает, что фазовый шум является фазовым шумом, постоянным на всех частотах моделирования и не имеет наклона 1/f. Это предположение отличается от предположения, сделанного блоком математического микшера.

Нелинейность

Нелинейность можно ввести в модель, указав параметры на вкладке Данные нелинейности (Nonlinearity Data) диалогового окна Блок смесителя параметров Y (Y-Parameters Mixer). В зависимости от того, какой из этих параметров вы указываете, блок вычисляет до четырех коэффициентов $_{c1}$ , $_{c3}$ , $_{c5}$ и $_{c7}$ многочлена $_{FAM/AM} (s)_{=}_{c1s} +^{} c3 |_{} {s |}^{} 2s_{+} {c5}^{} |$ s | 4s + c7 | s | 6s, который определяет преобразование AM/AM для входного сигнала. Блок $_{}$ автоматически вычисляет c1, Если дополнительные нелинейные данные не указаны, блок работает как смеситель с линейным усилением. В этом случае блок вычисляет один или несколько оставшихся коэффициентов в качестве решения системы линейных уравнений, определенных следующим методом.

Блок проверяет, указано ли значение, отличное от Inf для:
- Точка перехвата третьего порядка ( $OIP3$ или $IIP3$ ).
- Выходная мощность в точке сжатия 1-dB ( $_{P1dB,}$ out).
- Выходная мощность при насыщении ( $_{Psat,}$ out).
Кроме того, если указан $_{Psat,}$ out, блок использует значение для сжатия коэффициента усиления при насыщении $(_{}$ GCsat). В противном случае $_{}$ GCsat не используется. Каждый из этих параметров определяется в диалоговом окне блока на вкладке «Нелинейные данные».
Блок вычисляет соответствующее входное или выходное значение для заданных параметров. В единицах дБ и дБм,

$\begin{matrix} _{Psat,} out +_{}_{GCsat =} {Psat}_{,} \\ {in}_{+} {GlinP1dB}_{, out} +_{1 =} \\ P1dB, in +_{} \end{matrix}$ GlinOIP3 = IIP3 + Glin
где $_{Glin}$ - $_{c1}$ в единицах дБ.
Блок формулирует коэффициенты $_{c3}$ , $_{c5}$ и $_{c7}$ , где применимо, как решения системы из одного, двух или трех линейных уравнений. Количество используемых уравнений равно количеству предоставляемых параметров. Например, если задать все три параметра, блок сформулирует коэффициенты в соответствии со следующими уравнениями:

$\begin{matrix} \sqrt{_{Psat,}} out_{=} \sqrt{_{c1Psat}},_{} {in \sqrt{_{+ c3 (}}}^{} {Psat}_{,} {\sqrt{_{in) 3 +}}}^{} c5_{(} {\sqrt{_{Psat, in}})}^{} \\ \sqrt{5_{+ c7 (}}_{} \sqrt{{Psat}_{, in)}}_{} {\sqrt{{7P1dB}_{, out}} =}^{}_{} {\sqrt{_{c1P1dB, in}} +}^{} {c3}_{} {(\sqrt{_{P1dB,in}})}^{} \\ 3 \frac{+_{}}{c5 (}_{} \end{matrix}$ P1dB,in) 5 + c7 (P1dB,in) 70 = c1IIP3 + c3
Первые два уравнения представляют собой оценку полинома $_{FAM/AM} (ов$ ) в точках $\sqrt{(_{Psat,}} \sqrt{{in}_{, Psat,}}$ out) $\sqrt{_{и (}} P1dB \sqrt{,_{in,}}$ P1dB, out), выраженных в линейных единицах (таких как W или mW) и нормированных к 1-Ω импедансу. Третье уравнение - определение точки перехвата третьего порядка.
Расчет пропускает члены более высокого порядка в соответствии с доступными степенями свободы системы. Если указать только два из трех параметров, блок не использует уравнение, включающее параметр, который вы не указали, и исключает все $_{}$ члены c7 из оставшихся уравнений. Аналогично, если указан только один из параметров, блок использует только решение уравнения, включающее этот параметр, и пропускает любые $_{}$ $_{}$ члены c5 или c7.

Если предоставляются векторы нелинейности и частотные данные, то блок вычисляет полиномиальные коэффициенты, используя значения для параметров, интерполированных на центральной частоте.

См. также

Общий смеситель | Выходной порт | Смеситель S-параметров | Смеситель Z-параметров

Документация

Смеситель Y-параметров

Описание

Параметры

Главный

Y-Parameters - Параметры Y для нелинейного смесителя [0.0200,0;-0.0400, 0.0200] (по умолчанию) | массив 2-by-2-by-M

Frequency (Hz) - Частота Y-параметров 2.0e9 (по умолчанию) | Вектор M-элемента

Interpolation method - Метод интерполяции параметров сети Linear (по умолчанию) | Spline | Cubic

Mixer Type - Тип смесителя Downconverter (по умолчанию) | Upconverter

LO frequency (Hz) - Частота гетеродина 0.9e9 (по умолчанию) | Вектор M-элемента

Шумовые данные

Phase noise frequency offset (Hz) - Сдвиг частоты фазового шума [0.1 1 10 100]*1e3 (по умолчанию) | числовой вектор

Phase noise level (dBc/Hz) - Уровень фазового шума [-70 -120 -140 -150] (по умолчанию) | числовой вектор

Noise type - Тип шумовых данных Noise figure (по умолчанию) | Spot noise data | Noise factor | Noise temperature

Noise figure (dB) - Доступное отношение сигнал/шум на входе к доступному отношению сигнал/шум на выходе 0 (по умолчанию) | скалярное отношение | вектор отношений

Зависимости

Зависимости

Optimal reflection coefficient - Оптимальный импеданс источника 1+0i (по умолчанию) | комплексный скаляр | комплексный вектор

Зависимости

Equivalent normalized noise resistance - Нормализованные значения сопротивления, используемые для измерения шума 1 (по умолчанию) | положительный скаляр | положительный вектор

Зависимости

Noise factor - Отношение доступной мощности сигнала к шуму на входе к доступной мощности сигнала к шуму на выходе 1 (по умолчанию) | скалярное отношение | вектор отношений

Зависимости

Noise temperature (K) - Эквивалентная температура, создающая такое же количество шума, что и смеситель 0 (по умолчанию) | неотрицательный скаляр | неотрицательный вектор

Зависимости

Frequency (Hz) - область частот для передачи шумовых данных; 2.0e9 (по умолчанию) | неотрицательный скаляр | неотрицательный вектор

Данные нелинейности

IP3 type - Тип перехвата третьего заказа OIP3 (по умолчанию) | IIP3

IP3 (dBm) - IP3 значение inf (по умолчанию) | скаляр | вектор

1dB gain compression power (dBm) - Выходное значение мощности, при котором коэффициент усиления снизился на 1 дБ inf (по умолчанию) | скаляр | вектор

Output saturation power (dBm) - Выходное значение мощности, которое создает смеситель при полном насыщении inf (по умолчанию) | скаляр | вектор

Gain compression at saturation (dB) - Уменьшение величины усиления 3 (по умолчанию) | скаляр | вектор

Frequency (Hz) - Частотные точки, соответствующие данным перехвата третьего порядка или мощности 2.0e9 (по умолчанию) | положительный скаляр | положительный вектор

Зависимости

Визуализация

Source of frequency data - Источник частотных данных Same as the Y-Parameters (по умолчанию) | User-specified

Frequency data - Диапазон частотных данных [1e9:1e8:2.9e9] (по умолчанию) | вектор

Reference impedance (ohms) - Эталонный импеданс 50 (по умолчанию) | неотрицательный скаляр

Plot type - Тип графика данных X-Y plane (по умолчанию) | Composite data | Polar plane | Z Smith chart | Y Smith chart | ZY Smith chart

Y parameter1 - Тип параметров для печати S11 (по умолчанию) | S12 | S21 | S22 | GroupDelay | OIP3 | NF | NFactor | NTemp | PhaseNoise

Y parameter2 - Тип параметров для печати S11 | S12 | S21 | S22 | GroupDelay | OIP3 | NF | NFactor | NTemp

Y format1 - Формат графика Magnitude (decibels) (по умолчанию) | Magnitude (linear) | Angle(degrees) | Angle(radians) | Real | Imaginary

Y format2 - Формат графика Magnitude (decibels) (по умолчанию) | Magnitude (linear) | Angle(degrees) | Angle(radians) | Real | Imaginary

X parameter - График частоты Freq (по умолчанию)

X format - Формат частотного графика Hz (по умолчанию) | Auto | kHz | MHz | GHz | THz

Y scale - Шкала оси Y Linear (по умолчанию) | Log

X scale - шкала оси X Linear (по умолчанию) | Log

Plot - Указанные данные графика кнопка

Подробнее

Параметры сети

Активный шум

Фазовый шум

Нелинейность

См. также

Темы

Документация по блокам RF

Поддержка

`Y-Parameters` - Параметры Y для нелинейного смесителя
`[0.0200,0;-0.0400, 0.0200]` (по умолчанию) | массив 2-by-2-by-M

`Frequency (Hz)` - Частота Y-параметров
`2.0e9` (по умолчанию) | Вектор M-элемента

`Interpolation method` - Метод интерполяции параметров сети
`Linear` (по умолчанию) | `Spline` | `Cubic`

`Mixer Type` - Тип смесителя
`Downconverter` (по умолчанию) | `Upconverter`

`LO frequency (Hz)` - Частота гетеродина
`0.9e9` (по умолчанию) | Вектор M-элемента

`Phase noise frequency offset (Hz)` - Сдвиг частоты фазового шума
`[0.1 1 10 100]*1e3` (по умолчанию) | числовой вектор

`Phase noise level (dBc/Hz)` - Уровень фазового шума
`[-70 -120 -140 -150]` (по умолчанию) | числовой вектор

`Noise type` - Тип шумовых данных
`Noise figure` (по умолчанию) | `Spot noise data` | `Noise factor` | `Noise temperature`

`Noise figure (dB)` - Доступное отношение сигнал/шум на входе к доступному отношению сигнал/шум на выходе
`0` (по умолчанию) | скалярное отношение | вектор отношений

`Optimal reflection coefficient` - Оптимальный импеданс источника
`1+0i` (по умолчанию) | комплексный скаляр | комплексный вектор

`Equivalent normalized noise resistance` - Нормализованные значения сопротивления, используемые для измерения шума
`1` (по умолчанию) | положительный скаляр | положительный вектор

`Noise temperature (K)` - Эквивалентная температура, создающая такое же количество шума, что и смеситель
`0` (по умолчанию) | неотрицательный скаляр | неотрицательный вектор

`Frequency (Hz)` - область частот для передачи шумовых данных;
`2.0e9` (по умолчанию) | неотрицательный скаляр | неотрицательный вектор

`IP3 type` - Тип перехвата третьего заказа
`OIP3` (по умолчанию) | `IIP3`

`IP3 (dBm)` - IP3 значение
`inf` (по умолчанию) | скаляр | вектор

`1dB gain compression power (dBm)` - Выходное значение мощности, при котором коэффициент усиления снизился на 1 дБ
`inf` (по умолчанию) | скаляр | вектор

`Output saturation power (dBm)` - Выходное значение мощности, которое создает смеситель при полном насыщении
`inf` (по умолчанию) | скаляр | вектор

`Gain compression at saturation (dB)` - Уменьшение величины усиления
`3` (по умолчанию) | скаляр | вектор

`Frequency (Hz)` - Частотные точки, соответствующие данным перехвата третьего порядка или мощности
`2.0e9` (по умолчанию) | положительный скаляр | положительный вектор

`Source of frequency data` - Источник частотных данных
`Same as the Y-Parameters` (по умолчанию) | `User-specified`

`Frequency data` - Диапазон частотных данных
`[1e9:1e8:2.9e9]` (по умолчанию) | вектор

`Reference impedance (ohms)` - Эталонный импеданс
`50` (по умолчанию) | неотрицательный скаляр

`Plot type` - Тип графика данных
`X-Y plane` (по умолчанию) | `Composite data` | `Polar plane` | `Z Smith chart` | `Y Smith chart` | `ZY Smith chart`

`Y parameter1` - Тип параметров для печати
`S11` (по умолчанию) | `S12` | `S21` | `S22` | `GroupDelay` | `OIP3` | `NF` | `NFactor` | `NTemp` | `PhaseNoise`

`Y parameter2` - Тип параметров для печати
`S11` | `S12` | `S21` | `S22` | `GroupDelay` | `OIP3` | `NF` | `NFactor` | `NTemp`

`Y format1` - Формат графика
`Magnitude (decibels)` (по умолчанию) | `Magnitude (linear)` | `Angle(degrees)` | `Angle(radians)` | `Real` | `Imaginary`

`Y format2` - Формат графика
`Magnitude (decibels)` (по умолчанию) | `Magnitude (linear)` | `Angle(degrees)` | `Angle(radians)` | `Real` | `Imaginary`

`X parameter` - График частоты
`Freq` (по умолчанию)

`X format` - Формат частотного графика
`Hz` (по умолчанию) | `Auto` | `kHz` | `MHz` | `GHz` | `THz`

`Y scale` - Шкала оси Y
`Linear` (по умолчанию) | `Log`

`X scale` - шкала оси X
`Linear` (по умолчанию) | `Log`

`Plot` - Указанные данные графика
кнопка
