Включенная и запускаемая подсистема

Подсистема, выполнение которой включено и инициировано внешними входами

развернуть все на странице
  • Библиотека:

  • Simulink/Порты и подсистемы

  • Enabled and Triggered Subsystem block

Описание

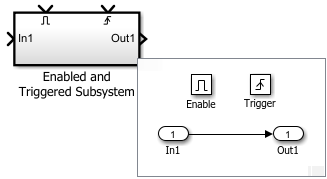

Блок Enabled and Triggered Subsystem является блоком Subsystem, предварительно сконфигурированным в качестве начальной точки для создания подсистемы, которая выполняется при выполнении обоих условий:

  • Разрешающий управляющий сигнал имеет положительное значение.

  • Сигнал управления триггером имеет значение триггера.

Используйте блоки включенной и запускаемой подсистем для моделирования:

  • Дополнительная функциональность.

  • Альтернативная функциональность.

Порты

Вход

развернуть все

При размещении блока Inport в блоке подсистемы к блоку добавляется внешний входной порт. Метка порта соответствует имени блока Inport.

Блоки Inport используются для получения сигналов из локальной среды.

Типы данных: half | single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | bus

При размещении блока Enable в блоке подсистемы к блоку добавляется внешний входной порт.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | fixed point

При размещении блока триггера в блоке подсистемы к блоку добавляется внешний входной порт.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | fixed point

Продукция

развернуть все

Размещение блока Outport в блоке подсистемы добавляет выходной порт из блока. Метка порта в блоке подсистемы является именем блока Outport.

Блоки Outport используются для передачи сигналов в локальную среду.

Типы данных: half | single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | bus

Примеры модели

Counters Using Conditionally Executed Subsystems

Счетчики, использующие условно выполненные подсистемы

Контраст между включенными подсистемами и включенными подсистемами для одного и того же управляющего сигнала за счет использования контуров. После выполнения моделирования область действия отображает три графика.

Открыть модель

Характеристики блока

Типы данных

Boolean[a] | bus[a] | double[a] | enumerated[a] | fixed point[a] | half[a] | integer[a] | single[a] | string[a]

Прямой проход

no

Многомерные сигналы

limited[a]

Сигналы переменного размера

limited[a]

Обнаружение пересечения нулей

no

[a] Фактический тип данных или поддержка возможностей зависит от реализации блока.

Расширенные возможности

.

См. также

Блоки

Темы

Представлен до R2006a
