Отображение значения сигнала на вертикальном, настраиваемом измерителе во время моделирования
Simulink/Панель мониторинга/Настраиваемые блоки
Блок «Вертикальный датчик» отображает значение подключенного сигнала на линейном индикаторе, который можно настроить так, чтобы он выглядел как датчик в реальной системе.
Блок «Вертикальный датчик» отображает мгновенное значение подключенного сигнала в процессе моделирования. Можно изменить диапазон и значения засечки в блоке «Вертикальный датчик» в соответствии с данными. Используйте блок «Вертикальный калибр» (Vertical Gauge) вместе с другими блоками пульта управления для создания интерактивной пульта управления элементами управления и индикаторами для модели.
При добавлении в модель блока «Вертикальный калибр» блок предварительно конфигурируется с конструкцией по умолчанию. Можно использовать блок с конструкцией по умолчанию или настроить внешний вид блока в режиме конструктора. После выбора блока можно перейти в режим проектирования одним из трех способов:
На вкладке «Калибр» в разделе «Модель» нажмите кнопку «Изменить».
В Инспекторе свойств на вкладке «Проект» нажмите «Редактировать».
Остановите многоточие над блоком и нажмите кнопку «Редактировать пользовательский блок».

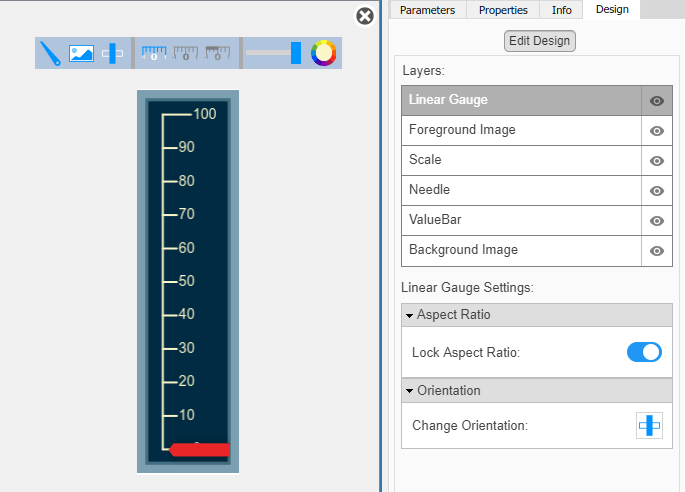

В режиме проектирования имеется доступ к параметрам и настройкам блока, позволяющим проектировать внешний вид блока. С помощью панели инструментов над блоком можно изменить фоновое изображение или изображение иглы, а также задать непрозрачность и цвет для масштаба, меток засечек и строки значений. Чтобы создать вид масштаба, выберите аспект масштаба, который требуется отредактировать, в средней части панели инструментов. Используйте элементы управления, расположенные справа на панели инструментов, чтобы задать цвет и непрозрачность. Можно также щелкнуть и перетащить, чтобы изменить положение иглы или шкалы.
Для точного управления проектом блока используйте вкладку «Проект» в Инспекторе свойств. Для ввода точных значений параметров проекта можно использовать инспектор свойств. Вкладка «Проект» также содержит параметры проектирования, которые недоступны на панели инструментов или при интерактивном редактировании, например возможность добавления к блоку изображения переднего плана.
По завершении редактирования датчика нажмите кнопку «Выход» в правом верхнем углу полотна, чтобы выйти из режима проектирования.
Блоки пульта управления не используют порты для подключения к элементам модели. Чтобы подключить блоки панели управления к сигналам в модели, используйте режим подключения. Режим «Соединить» облегчает процесс соединения блоков панели мониторинга в модели, особенно если требуется соединить сразу несколько блоков. Для подключения одного блока панели мониторинга можно также использовать таблицу Соединение (Connection) в диалоговом окне блока.
Совет
Соединения блоков панели управления можно изменять во время моделирования в обычном и ускоренном режиме.
Чтобы войти в режим подключения, выберите блок панели мониторинга для подключения. Затем на вкладке блока нажмите кнопку «Подключить». В режиме подключения при выборе одного или нескольких сигналов или блоков появляется список сигналов, доступных для подключения. Выберите сигнал из списка для подключения к выбранному блоку пульта управления. Чтобы подключить другой блок панели мониторинга, остановитесь на блоке, который требуется подключить, и нажмите кнопку «Подключить» над ним. Затем выберите один или несколько сигналов и блоков в модели и выберите сигнал для подключения.
По завершении соединения блоков пульта управления в модели на вкладке блока щелкните Готово соединение (Done Connecting).
Совет
Можно скрыть сообщение, отображаемое на несвязанных блоках, с помощью set_param функции с помощью ShowInitialText параметр блока. Сообщение также исчезает при подключении блока.
За исключением блока «Область панели мониторинга» и блока «Отображение», блоки панели управления могут подключаться только к реальным скалярным сигналам.
Панель инструментов не поддерживает блоки, находящиеся внутри панели.
Таблицу Подключение (Connection) в диалоговом окне блока нельзя использовать для подключения блока панели мониторинга к блоку, который комментируется. При подключении блока панели мониторинга к блоку с комментариями в режиме подключения блок панели мониторинга не отображает подключенное значение до тех пор, пока вы не раскомментируете блок.
Блоки пульта управления не могут соединяться с элементами модели внутри ссылочных моделей.
При моделировании иерархии моделей блоки панели мониторинга внутри ссылочных моделей не обновляются.
Блоки приборной панели не поддерживают быстрое моделирование ускорителя.
Невозможно подключить блок панели мониторинга к данным или действию в Stateflow ® во время моделирования.
Некоторые сигналы удаляются оптимизацией и недоступны при моделировании режима ускорителя. Для просмотра такого сигнала с помощью блока приборной панели отметьте сигнал для регистрации.
Типы данных |
|
Прямой проход |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулей |
|
