Управление моделированием с помощью интерактивных дисплеев

Интерактивное управление и проверка результатов моделирования с помощью блоков пульта управления

Создайте интерактивное отображение элементов управления и отображений в схеме модели с помощью блоков из библиотеки инструментальной панели. Подключите параметры блока к блокам управления (ручки, кнопки и переключатели), а сигналы - к блокам отображения (области и датчики).

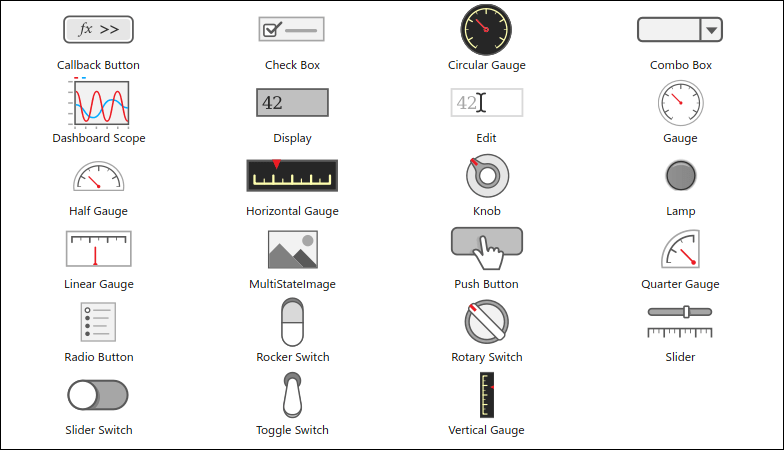

Блоки

развернуть все

Область панели мониторингаСигналы трассировки во время моделирования
ПоказОтображение значения сигнала во время моделирования
МераОтображение значения сигнала на круговой шкале
Половинный калибрОтображение входного значения в полукруглом масштабе
ЧетвертьметровыйОтображение входного значения по шкале квадрантов
Линейный датчикОтображение входного значения в линейном масштабе
ЛампаЦвет отображения, отражающий входное значение
MultiStateImageОтображение изображения, отражающего входное значение
Круговой датчикОтображение значения сигнала на круговом настраиваемом измерителе во время моделирования
Горизонтальный калибрОтображение значения сигнала на горизонтальном настраиваемом измерителе во время моделирования
Вертикальный калибрОтображение значения сигнала на вертикальном, настраиваемом измерителе во время моделирования
ПравитьВведите новое значение параметра
КнопкаНастройка значения параметра с помощью набора
ПолзунокНастройка значения параметра со скользящей шкалой
Нажимная кнопкаУстановить значение параметра при нажатии кнопки
Поворотный переключательПереключение параметра на установку значений на наборе
ПереключательВыбор значения параметра
Поле со спискомВыберите значение параметра из раскрывающегося меню
ФлажокВыберите параметр или переменное значение
Качалка-переключательПереключение параметра между двумя значениями
Переключатель ползункаПереключение параметра между двумя значениями
ТумблерПереключение параметра между двумя значениями
Кнопка обратного вызоваВыполнение кода MATLAB на основе пользовательского ввода
КнопкаНастройка значения параметра с помощью ручки с настраиваемым внешним видом
Горизонтальный ползунокНастройка параметра с помощью горизонтального ползунка с настраиваемым внешним видом
Вертикальный ползунокНастройка параметра с помощью вертикального ползунка с настраиваемым внешним видом

Классы

Simulink.SimulationData.ParameterСохранение данных и метаданных параметров, зарегистрированных в журнале
Simulink.HMI.InstrumentedSignalsСохранение и восстановление спецификации регистрации сигналов
Simulink.HMI.SignalSpecificationПрограммно подключить блок приборной панели к сигналу
Simulink.HMI.ParamSourceInfoСведения о соединениях переменных и параметров блоков панели мониторинга

Темы

Настройка и визуализация модели с помощью блоков панели мониторинга

Используйте блоки в библиотеке блоков панели мониторинга для визуализации модели и взаимодействия с ней.

Интерактивная разработка и отладка моделей с использованием панелей

Используйте панель, содержащую блоки панели управления, для проектирования и отладки модели.

Моделирование Pacing

Укажите темп замедления моделирования.

Проектирование пользовательских датчиков

Проектирование датчиков с использованием блоков «Круговой», «Горизонтальный» и «Вертикальный».

Решение о том, как визуализировать данные моделирования

Выберите правильный метод визуализации для каждой задачи моделирования и моделирования.

Характерные примеры

Modeling a Fault-Tolerant Fuel Control System

Моделирование отказоустойчивой системы управления топливом

Объединение Stateflow ® и Simulink ® для эффективного моделирования гибридных систем. Этот тип моделирования особенно полезен для систем, которые имеют многочисленные возможные режимы работы, основанные на дискретных событиях. Традиционный поток сигналов обрабатывается в Simulink, а изменения в конфигурации управления реализуются в Stateflow. Описанная ниже модель представляет систему управления топливом для бензинового двигателя. Система очень надежна в том, что обнаруживаются отдельные отказы датчиков и система управления динамически реконфигурируется для бесперебойной работы.

Открыть модель
Create a Realistic Dashboard Using the Circular Gauge Block

Создание реалистичной инструментальной панели с помощью циклического блока датчика

Блоки Custom Gauge и MultiStateImage используются для создания реалистичной инструментальной панели для модели.

Открыть модель
Control a Parameter Value with Callback Button Blocks

Управление значением параметра с помощью блоков кнопок обратного вызова

Моделирует управление системой, которая состоит из двух масс, прикрепленных по обе стороны пружины.

Открыть модель
Two Cylinder Model with Load Constraints

Модель двух цилиндров с зависимостями нагрузки

Смоделировать жесткий стержень, поддерживающий большую массу, соединяющую два гидравлических привода. Модель устраняет пружины, так как прикладывает силы поршня непосредственно к нагрузке. Эти силы уравновешивают гравитационную силу и приводят как к линейному, так и к вращательному смещению.

Открыть модель
