График XY

Отображение X-Y-графика сигналов с помощью окна изображения MATLAB

Библиотека:
Симулинк/раковины
Кодер/приемники HDL

Описание

Блок График XY (XY Graph) отображает график X-Y своих входных данных в окне фигуры MATLAB ®.

Блок имеет два скалярных входа. Блок строит график данных с первого входа (направление x) относительно данных со второго входа (направление y). (Описание порядка портов для различных ориентаций блоков см. в разделе Расположение порта после поворота или разворота.) Этот блок полезен для проверки предельных циклов и других данных о двух состояниях. Данные за пределами указанного диапазона не отображаются.

В начале моделирования для каждого блока графика XY в модели появляется окно рисунка.

Примечание

Блок графика XY не поддерживает возврат к моделированию.

Порты

Вход

развернуть все

`Port_1` - значения по оси X
скаляр

Постройте график в виде значений x на графике X-Y. Описание порядка расположения портов для различных ориентаций блоков см. в разделе Расположение портов после поворота или разворота.

`Port_2` - Значения по оси Y
скаляр

Постройте график в виде значений y на графике X-Y. Описание порядка расположения портов для различных ориентаций блоков см. в разделе Расположение портов после поворота или разворота.

Параметры

развернуть все

`X-min` - Минимум x
`-1` (по умолчанию) | вещественное число

Укажите минимальное значение оси X. Данные ниже минимального значения x игнорируются.

Программное использование

Параметр блока: xmin

Текст: символьный вектор

Значения: вещественное число

По умолчанию: '-1'

`X-max` - Максимум x
`1` (по умолчанию) | вещественное число

Укажите максимальное значение оси X. Данные выше максимального значения x игнорируются.

Программное использование

Параметр блока: xmax

Текст: символьный вектор

Значения: вещественное число

По умолчанию: '1'

`Y-min` - Минимум y
`-1` (по умолчанию) | вещественное число

Укажите минимальное значение оси Y. Данные ниже минимального значения y игнорируются.

Программное использование

Параметр блока: ymin

Текст: символьный вектор

Значения: вещественное число

По умолчанию: '-1'

`Y-max` - Максимум y
`1` (по умолчанию) | вещественное число

Укажите максимальное значение оси Y. Данные выше максимального значения y игнорируются.

Программное использование

Параметр блока: ymax

Текст: символьный вектор

Значения: вещественное число

По умолчанию: '1'

`Sample time` - Время выборки
`-1` (по умолчанию) | положительное число

Укажите интервал времени между выборками. Чтобы наследовать время выборки, задайте для этого параметра значение -1. Дополнительные сведения см. в разделе Указание времени образца.

Программное использование

Параметр блока: st

Текст: символьный вектор

Значения: '-1' (для унаследованного) | положительное число

По умолчанию: '-1'

Примеры модели

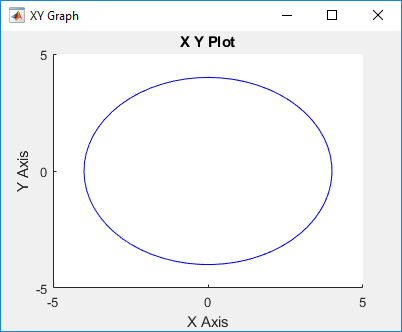

График круга с графиком XY

Построение графика окружности в Simulink с использованием блока графика XY.

Характеристики блока

Типы данных	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `integer` \| `single`
Прямой проход	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`
Обнаружение пересечения нулей	`no`

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

Этот блок можно использовать для моделирования видимости в системах, генерирующих код, но не включенных в создаваемый код.

Создание кода HDL
Создание кода Verilog и VHDL для проектов FPGA и ASIC с использованием Coder™ HDL.

Этот блок может использоваться для моделирования видимости в подсистемах, генерирующих код HDL, но не входит в аппаратную реализацию.

Создание кода ПЛК
Создание структурированного текстового кода с помощью Coder™ Simulink ® PLC

Этот блок можно использовать для моделирования видимости в системах, генерирующих код ПЛК, но не включенных в создаваемый код.

Преобразование с фиксированной точкой
Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.

Этот блок принимает ввод с фиксированной точкой, но преобразует его в double для отображения.

См. также

Объем

Темы

Решение о том, как визуализировать данные моделирования
Начало работы с ROS в Simulink ® инструментов ROS)

Представлен до R2006a
