В этом разделе показано, как создать код MATLAB ® для линеаризации из линеаризатора модели. Можно создать сценарий MATLAB или функцию MATLAB. Для программного воспроизведения результата линеаризации, полученного в интерактивном режиме, можно использовать созданный сценарий MATLAB. Для выполнения нескольких линеаризаций с систематическими изменениями конфигурации линеаризации можно использовать сгенерированную функцию MATLAB.
Для создания кода MATLAB для линеаризации:
В линеаризаторе модели на вкладке Линейный анализ (Linear Analysis) интерактивно настройте точки анализа, рабочие точки и вариации параметров для линеаризации.

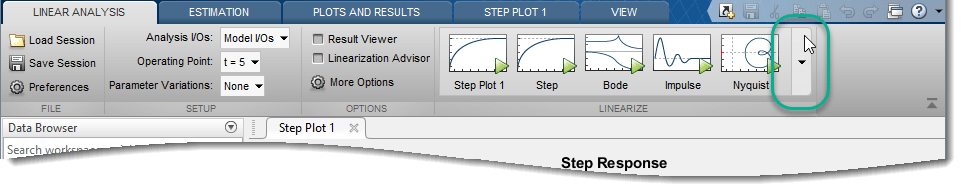

В разделе «Линеаризация» разверните галерею щелчком мыши.
В галерее в зависимости от типа создаваемого кода щелкните:
Script - Создание сценария MATLAB с использованием настроенных точек анализа, рабочих точек и вариаций параметров. Выберите эту опцию, если требуется повторить ту же линеаризацию в командной строке MATLAB.
Function - создание функции MATLAB, которая принимает точки анализа, рабочие точки и вариации параметров в качестве входных аргументов. Эта опция используется для выполнения нескольких линеаризаций с использованием различных конфигураций (пакетная линеаризация). Для получения дополнительной информации о различных рабочих точках и параметрах при использовании linearize функция, см.:
Программа создает файл MATLAB, содержащий созданный код, и открывает файл в редакторе MATLAB.
В редакторе MATLAB можно редактировать и сохранять файл.
