Границы, связанные ограничениями, определяют ограничения временной области, которые необходимо поместить на определенный сигнал в модели. Можно расположить эти кромки, которые отображаются как желтая затененная область, окаймленная черной линией, графически или точно.

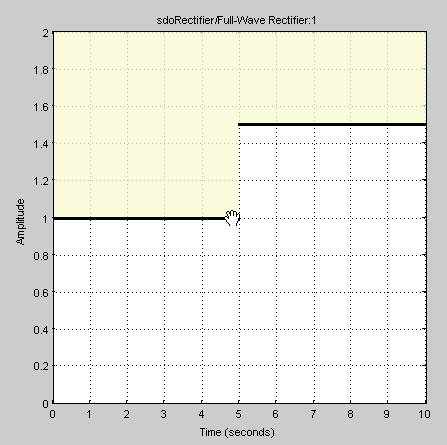

Используйте мышь, чтобы щелкнуть и перетащить края на графике амплитуды и времени, как показано на следующем рисунке.
Чтобы переместить границу ограничения или изменить наклон кромки ограничения, наведите указатель на конечную точку ребра ограничения и нажмите и удерживайте левую кнопку мыши. Указатель должен быть изменен на символ руки. Удерживая кнопку, перетащите указатель в конечное положение и отпустите кнопку мыши. Следует отметить, что кромки по обе стороны границы могут не сохранять своих откосов.
Чтобы переместить всю кромку ограничения вверх, вниз, влево или вправо, поместите указатель мыши над кромкой и нажмите и удерживайте левую кнопку мыши. Указатель должен смениться на четырехстороннюю стрелку. Удерживая кнопку, перетащите указатель в конечное положение и отпустите кнопку мыши. Следует отметить, что кромки по обе стороны границы могут не сохранять своих откосов.
Чтобы переместить кромку зависимости в совершенно горизонтальное или вертикальное положение, удерживайте нажатой клавишу Shift при щелчке и перетаскивании кромки зависимости. Это приводит к привязке кромки зависимости к горизонтальному или вертикальному положению.
При перемещении кромок, связанных зависимостями, иногда полезно отображать линии сетки на осях для тщательного выравнивания кромок, связанных зависимостями. Чтобы включить или выключить линии сетки, щелкните правой кнопкой мыши в пределах осей и выберите «Сетка».
Примечание
Можно переместить кромку ограничения нижней границы над кромкой ограничения верхней границы или наоборот, но это приводит к ошибке при попытке выполнить оптимизацию.
Чтобы точно расположить кромку ограничения, выполните следующие действия.

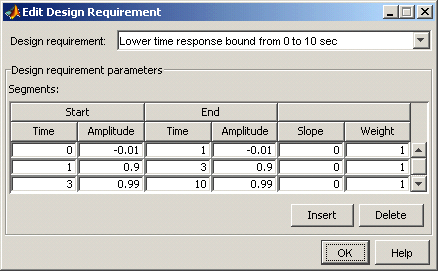

Поместите указатель на кромку, которую требуется переместить, и щелкните правой кнопкой мыши. Выберите Править (Edit), чтобы открыть диалоговое окно Править конструкторское требование (Edit Design Requirement).
Укажите положение каждой кромки ограничения в столбцах «Время» и «Амплитуда».
