После импорта данных оценки, как описано в разделе Импорт данных для оценки параметров, можно удалить отклонения, сгладить, уменьшить или иным образом обработать данные для подготовки к анализу и оценке. Для просмотра и анализа характеристик данных постройте график данных на графике времени.

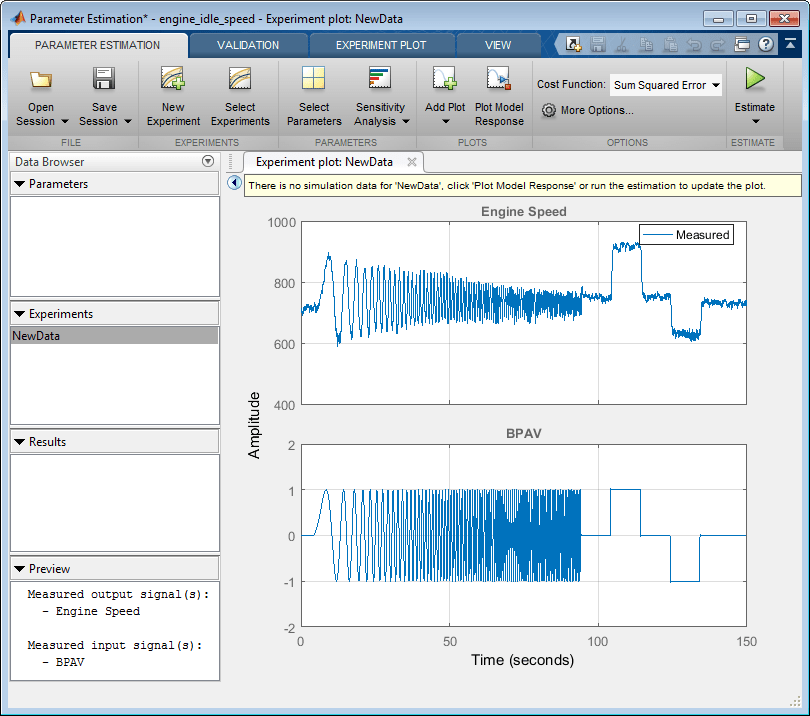

Используйте график эксперимента для визуализации данных эксперимента. Сначала создайте эксперимент и импортируйте данные, как описано в разделе Импорт данных для оценки параметров. Чтобы создать график эксперимента, на вкладке Оценка параметра (Parameter Estimator) щелкните Добавить график (Add Plot) и выберите команду Создать (New) Данные (Data) в разделе Графики эксперимента (Experiment Plots).
Это создает графики входного сигнала для блока Inport BPAV и выходной сигнал для блока Outport Engine Speed для engine_idle_speed модель (см. раздел Создание эксперимента).
Можно также построить график данных эксперимента, щелкнув правой кнопкой мыши NewData и выберите График измеренных данных эксперимента из списка.
Используя график времени, можно изучить характеристики данных, такие как шум, отклонения и части данных, которые будут использоваться для оценки параметров. После анализа данных их можно предварительно обработать, как описано в разделе Данные предварительной обработки.
