Для визуализации данных, моделируемых не в реальном времени, или данных приложений в реальном времени используются функции печати MATLAB ®.
После запуска приложения в реальном времени и регистрации данных в рабочей области MATLAB можно выполнить печать данных.
В этой процедуре используется модель sldrtex_model. Чтобы открыть эту модель, в окне команды MATLAB введите:
open_system(docpath(fullfile(docroot,'toolbox',... 'sldrt','examples','sldrtex_model')))
Предполагается, что данные были сохранены в переменной ScopeData.
Отображение структуры переменной ScopeData, в окне команд MATLAB введите:
ScopeData
ScopeData =
time: [10000x1 double]
signals: [1x1 struct]
blockName: 'sldrtex_model/Scope'
Перечисление содержимого структуры signals, введите:
ScopeData.signals
ans =
values: [10000x1 double]
dimensions: 1
label: ''
title: []
plotStyle: 1
Печать первого 1000 точки, введите:
plot(ScopeData.time(1:1000),ScopeData.signals.values(1:1000))

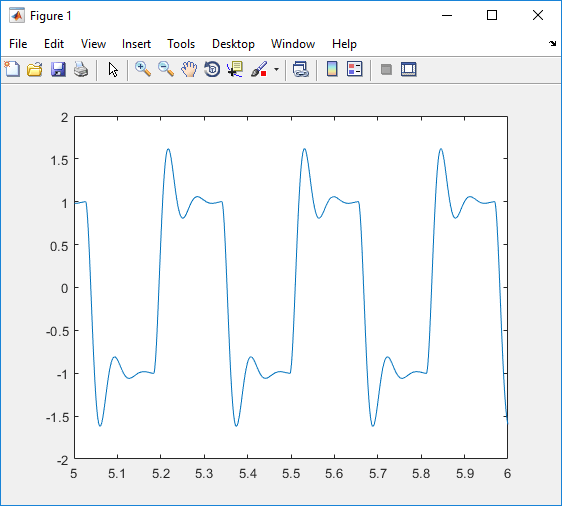

Среда MATLAB строит первый график 1000 образцы свыше 0.0000–0.9990 секунд.
Переменная ScopeData не сохраняется автоматически на жестком диске. Сохранение переменной ScopeData, введите:
save ScopeDataСреда MATLAB сохраняет данные области в файле. ScopeData.mat.
