После создания модели Simulink ® можно ввести параметры моделирования. Simulink Coder™ использует эти параметры для создания кода C и создания приложения реального времени.
В этой процедуре используется модель sldrtex_model. Чтобы открыть эту модель, в окне команды MATLAB введите:
open_system(docpath(fullfile(docroot,'toolbox',... 'sldrt','examples','sldrtex_model')))
Предполагается, что эта модель уже загружена.
В редакторе Simulink на вкладке Desktop Real-Time нажмите кнопку Hardware Settings.
В диалоговом окне «Параметры конфигурации» выберите узел «Создание кода».
В разделе Целевой выбор нажмите кнопку Обзор в списке Системный целевой файл.
В браузере системных целевых файлов выберите системный целевой файл для создания приложения Simulink Desktop Real-Time™. sldrt.tlcи нажмите кнопку «ОК».

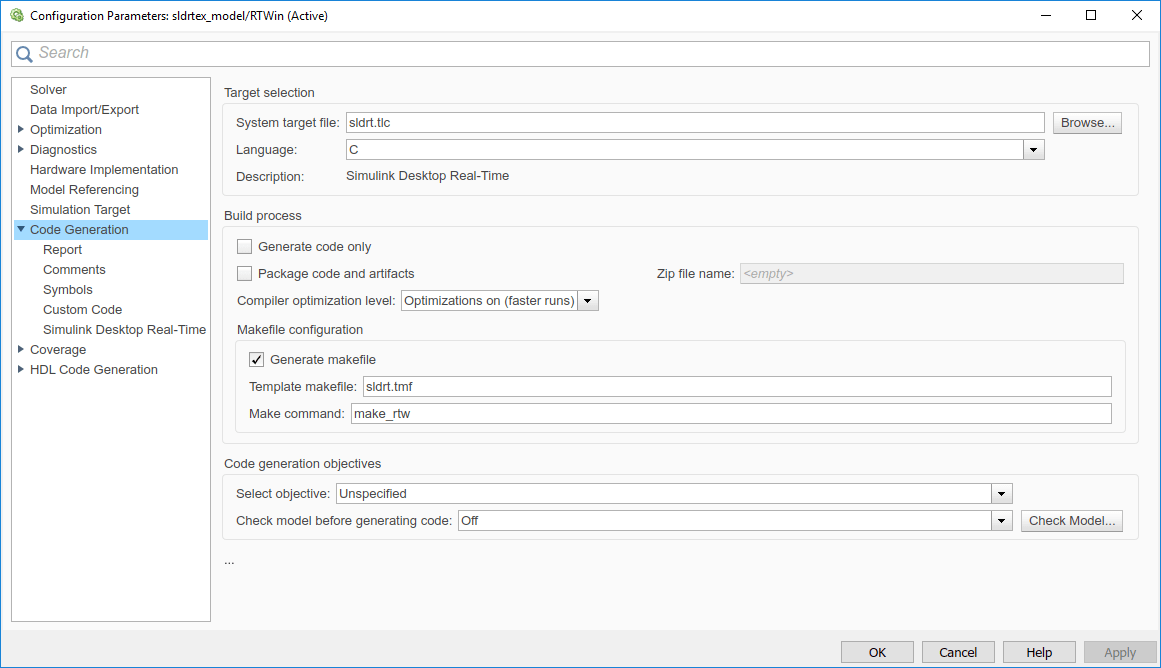

В диалоговом окне вводится системный целевой файл. sldrt.tlc, файл создания шаблона sldrt.tmfи команда make make_rtw на панели «Создание кода».
При наличии продукта Embedded Coder ® можно создать целевое приложение ERT. Чтобы создать целевое приложение ERT, в разделе Выбор цели нажмите кнопку Обзор в списке системных целевых файлов. Щелкнутьsldrtert.tlcи нажмите кнопку «ОК».
Несмотря на то, что они не отображаются на панели «Создание кода», при нажатии кнопки «ОК» также настраивается файл MEX внешнего целевого интерфейса. sldrtext. Этот файл позволяет внешнему режиму передавать новые параметры в приложение реального времени и возвращать данные сигнала из приложения реального времени. Данные отображаются в блоках области или сохраняются с регистрацией сигналов.
Не устанавливать для поведения параметра по умолчанию значение Inlined на узле Оптимизация в разделе Создание кода. Параметры встраивания предназначены для пользовательских целей, когда требуется уменьшить объем ОЗУ или ПЗУ во встроенных системах. Кроме того, при выборе параметров встраивания функция настройки параметров отключается. Не устанавливайте параметры, так как на ПК больше памяти, чем на встраиваемых системах.

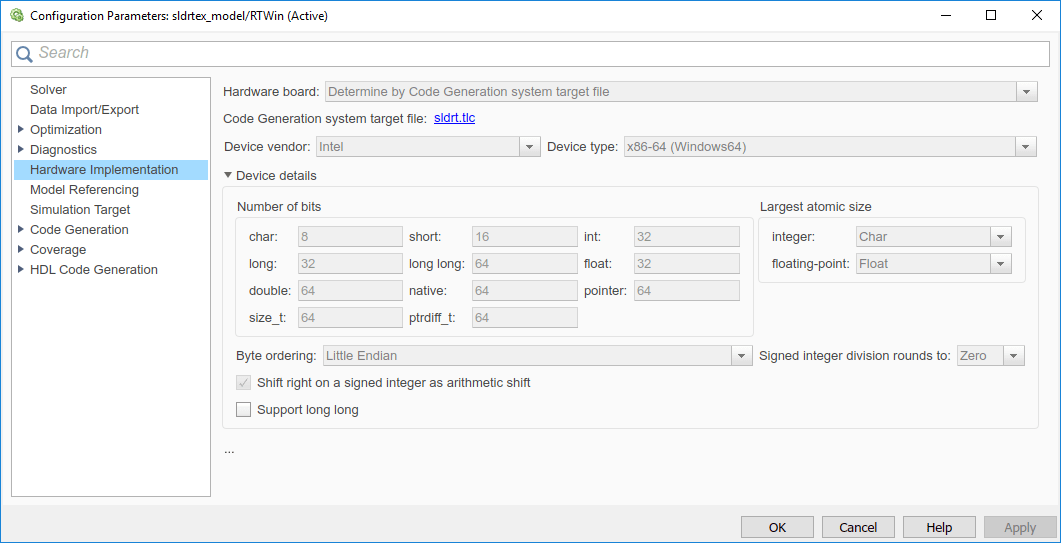

Щелкните узел Hardware Implementation. Значения по умолчанию берутся из архитектуры компьютера разработки. Например, для 64-разрядной машины Intel ®:
Поставщик устройства - Intel
Тип устройства - x86-64
Нажмите кнопку ОК.
