Открыть монитор времени выполнения задач Simulink в реальном времени (TET)
slrtTETMonitor открывает монитор времени выполнения задач Simulink ® Real-Time™ (TET) в сессии MATLAB, доступный для всех целевых объектов Simulink Real-Time. Монитор TET можно открыть в любое время. В зависимости от текущего состояния подключенных целевых компьютеров монитор отображает данные TET для каждой задачи приложения в реальном времени. Изменения состояния целевого компьютера обновляются в мониторе TET. Монитор отображает следующие целевые состояния :
target_name
Ожидание запуска выполнения в реальном времени: Отображает имя целевого компьютера, подключенного к Simulink Real-Time. Не отображает данные TET, так как приложение реального времени не загружено или не выполняется.
target_name
BaseRate
rate_valueОтображение данных TET для выполнения в режиме реального времени, поскольку выполняется приложение в режиме реального времени.
В примере «Регистрация данных с помощью инспектора данных моделирования» (SDI) используйте эти дополнительные шаги для просмотра монитора TET.
Откройте окно slrt_ex_osc модель.
Создайте приложение в реальном времени, загрузите его на целевой компьютер и запустите приложение. На вкладке «Редактор Simulink в реальном времени» нажмите кнопку «Выполнить на целевом объекте».
Откройте монитор TET. На вкладке Real-Time выберите TET Monitor. Или в окне команд введите:
slrtTETMonitor

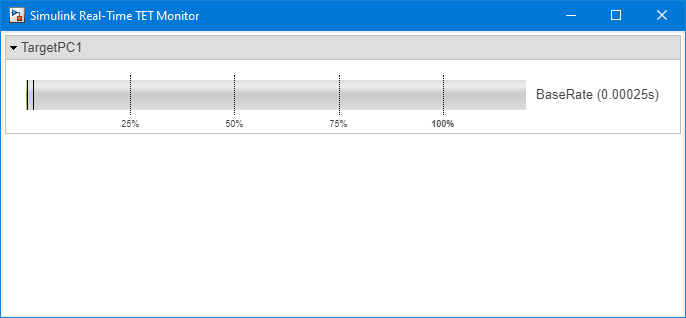

При запуске приложения в реальном времени монитор TET отображает состояние.
В примере «Регистрация данных с помощью инспектора данных моделирования» (SDI) используйте эти дополнительные шаги для отображения данных TET в инспекторе данных моделирования.
Откройте окно slrt_ex_osc модель.
Добавьте в модель блок параметров перегрузки SLRT.
В блоке установите для параметра Enable TET Output значение on.
Выберите выход TET и отметьте его для регистрации данных в инспекторе данных моделирования.
Создайте приложение в реальном времени, загрузите его на целевой компьютер и запустите приложение. На вкладке «Редактор Simulink в реальном времени» нажмите кнопку «Выполнить на целевом объекте».
Откройте инспектор данных моделирования.
При запуске приложения в реальном времени данные TET отображаются в инспекторе данных моделирования.
