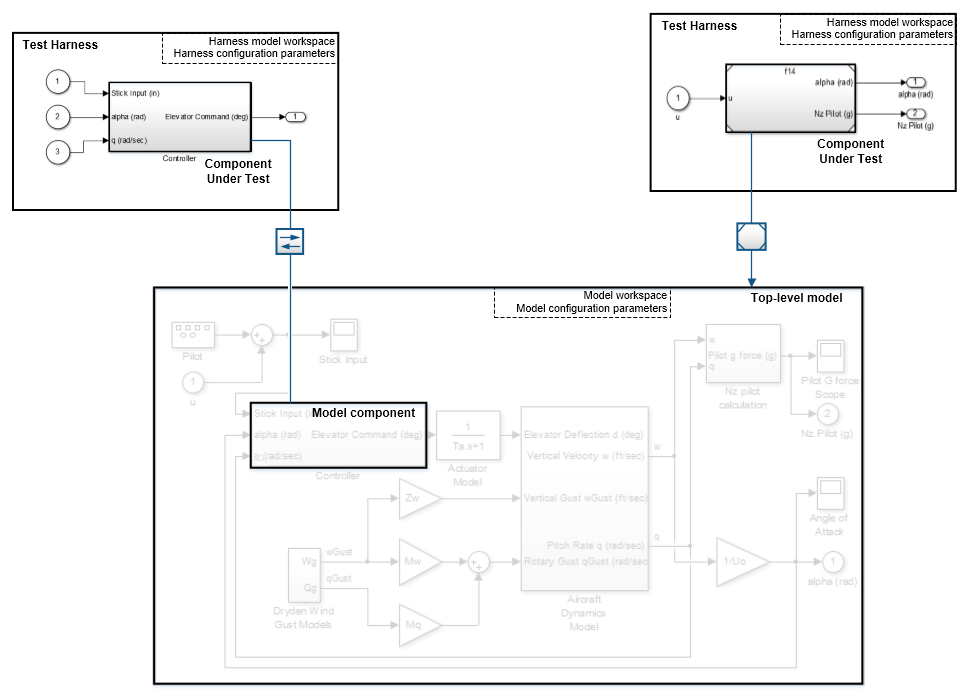

Тестовый электрический жгут - это блок-схема модели, которую можно использовать для тестирования, редактирования или отладки модели Simulink ®. В главной модели электрический жгут связывается с компонентом модели или моделью верхнего уровня. Тестовый электрический жгут содержит отдельное рабочее пространство модели и набор конфигурации. Тестовый электрический жгут связан с главной моделью и доступен через холст модели.
При создании внешнего электрического жгута также создается XML-файл метаданных. XML-файл содержит уникальный идентификатор конструкторской модели, который поддерживает связь между моделью и ее кабельным жгутом. Файл метаданных не должен находиться в той же папке, что и модель, если они оба находятся в пути MATLAB ®.
Модель тестового электрического жгута строится вокруг тестируемого компонента, который связывает электрический жгут с главной моделью. При редактировании тестируемого компонента электрического жгута главная модель обновляется при закрытии электрического жгута. Тестовый электрический жгут можно создать для:
Компонент модели, например подсистема, библиотечный блок, ссылочный блок подсистемы или блок модели. Тестовый электрический жгут изолирует компонент в отдельной среде моделирования. При преобразовании блока ссылки на подсистему или подсистему в блок модели тестовые жгуты переносятся в ссылку на модель (см. раздел «Анализ тестовых кабелей»).
Модель верхнего уровня. Тестируемый компонент является блоком модели, ссылающимся на главную модель. Тестовый электрический жгут можно также построить в модели подсистемы.

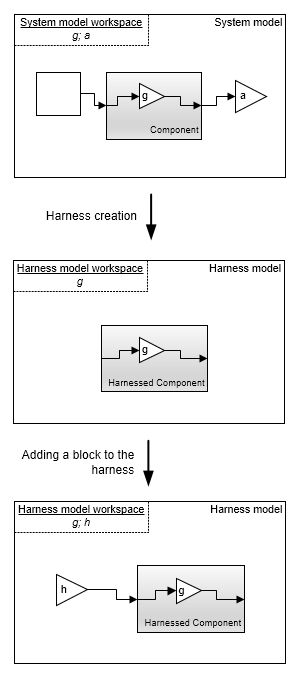

При связывании тестового электрического жгута с компонентом модели рабочее пространство модели электрического жгута содержит копии параметров, связанных с компонентом. Например, предположим, что создается тестовый электрический жгут для компонента, который содержит блок усиления, а затем добавляется второй блок усиления к электрическому жгуту.
Параметр g определяет часть тестируемого компонента, поэтому рабочее пространство модели кабельных трасс содержит копию g.
Параметр a определяет часть главной модели вне тестируемого компонента, поэтому рабочее пространство модели кабельных трасс не содержит копию.
Параметр h - это коэффициент усиления блока усиления, добавленного к электрическому жгуту. Поскольку этот блок находится вне тестируемого компонента, h существует только в рабочем пространстве модели кабельных трасс.

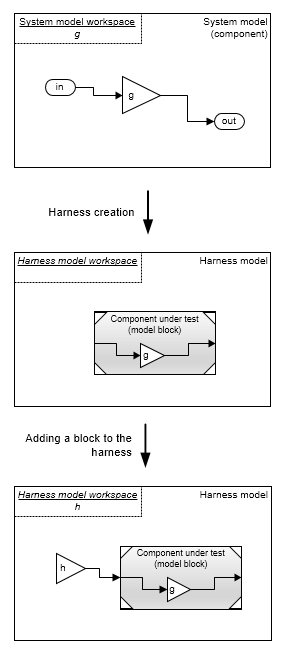

При связывании электрического жгута с верхним уровнем главной модели рабочее пространство модели электрического жгута не содержит копий параметров, относящихся к компоненту. Тестируемый компонент является блоком модели, который ссылается на главную модель, поэтому параметры остаются в рабочей области главной модели. Например, предположим, что создается тестовый электрический жгут для модели верхнего уровня, содержащей блок усиления, а затем добавляется второй блок усиления к электрическому жгуту.
Тестируемый компонент ссылается на главную модель, а параметр g существует в рабочей области главной модели. Рабочее пространство модели кабельных трасс не содержит копию g.
Параметр h - это коэффициент усиления блока усиления, добавленного к электрическому жгуту. Поскольку этот блок находится вне тестируемого компонента, h существует только в рабочем пространстве модели кабельных трасс.
Параметры тестового электрического жгута разрешаются в самое локальное рабочее пространство. Параметры разрешаются в рабочее пространство модели кабельных трасс, затем в рабочее пространство системной модели, а затем в базовое рабочее пространство MATLAB.
Тестовый электрический жгут можно построить для следующих типов компонентов модели:
Блоки модели
Опорные блоки подсистемы
Блоки подсистем
Многоразовые библиотечные подсистемы, имеющие функциональные интерфейсы и находящиеся на верхнем уровне библиотеки
Блоки Stateflow ®, включая диаграммы Stateflow, блоки Truth Table, блоки State Transition Table и блоки Test Sequence
Блоки вызывающего абонента C
Функциональные блоки MATLAB
Пользовательские функциональные блоки
Одновременно откройте только один тестовый электрический жгут для каждой модели Simulink.
Не комментируйте тестируемый компонент в тестовом жгуте. Комментирование тестируемого компонента может привести к непредвиденному поведению.
Если подсистема имеет тестовый электрический жгут, невозможно развернуть содержимое подсистемы в модель, содержащую подсистему. Удалите тестовый электрический жгут перед развертыванием подсистемы. Дополнительные сведения см. в разделе Расширение содержимого подсистемы.
Тестовые жгуты, подключенные к моделям подсистем:
Всегда синхронизироваться с базовой моделью
Создаются без компиляции
Не поддерживать обратные вызовы после сборки
Не поддерживать режим проверки SIL/PIL
Не автоматизировать ввод фигур
Блоки ссылок подсистемы синхронизируют свои параметры блоков, но не их содержимое.
При преобразовании блока «Подсистема» (Subsystem) или «Привязка подсистемы» (Subystem Reference) в блок «Модель» (Model) тестовые жгуты переносятся в привязку модели. Жгуты в блоке подсистемы преобразуются в жгуты блок-схемы. Вложенные жгуты в подсистеме копируются в идентичные блоки в ссылке модели. Все перенесенные жгуты являются внутренними жгутами в ссылке Модель (Model). При передаче тестовые жгуты могут быть переименованы. Отзывы о переносе кабельных трасс можно просмотреть на панели «Полное преобразование» помощника по преобразованию или в командной строке MATLAB.
Эти ограничения применяются к преобразованию блока подсистем или подсистем в блок модели.
Жгуты SIL и PIL не переносятся.
Требования к тестовому жгуту для подсистемы не переносятся. Их необходимо скопировать вручную.
Если тестовый электрический жгут содержит блок «В рабочее пространство», переменная блока не сохраняется в базовом рабочем пространстве после завершения теста. После завершения теста базовая рабочая область восстанавливается в исходное состояние.
Тестовые жгуты не поддерживаются для следующих типов объектов Stateflow:
Атомарные подшаблоны
Состояния на основе Simulink
Функции симулятора
Функции MATLAB
Помощник по обновлению и дифференцирование XML не поддерживаются для тестовых моделей кабельных трасс.
Тестовый электрический жгут с источником блока Signal Builder не поддерживает:
Сигналы на основе кадров
Сложные сигналы
Сигналы переменного размера
Для тестового электрического жгута с блоком тестовой последовательности или диаграммой потока состояний в качестве источника все входы в тестируемый компонент должны работать с одинаковым временем выборки.
Следующие соображения относятся к сбору покрытия в тестовом жгуте:
Загрузка результатов покрытия в модель или агрегирование результатов покрытия по моделям требует модели, согласующейся с результатами покрытия. Поэтому для выполнения агрегированного сбора покрытия используйте тестовые жгуты, сконфигурированные для автоматической синхронизации тестируемого компонента. Установить режим синхронизации в значение Synchronize on harness open and close. Дополнительные сведения см. в разделе Синхронизация изменений между тестовым кабелем и моделью.
Если тестовый электрический жгут настроен на синхронизацию тестируемого компонента при открытии или закрытии электрического жгута, результаты покрытия тестового электрического жгута связываются с главной моделью. При закрытии тестового электрического жгута результаты покрытия остаются активными в памяти. Покрытие можно агрегировать с дополнительными результатами, полученными из главной модели или другого синхронизированного тестового жгута.
Если тестовый электрический жгут настроен на синхронизацию тестируемого компонента только при нажатии или перестроении вручную, результаты покрытия связываются с тестовым электрическим жгутом.
При закрытии тестового электрического жгута результаты покрытия удаляются из памяти.
Если тестируемый компонент отличается между тестовым кабельным жгутом и главной моделью, агрегирование результатов покрытия невозможно.
Можно агрегировать результаты покрытия с главной моделью, если тестируемый компонент не отличается, но необходимо вручную загрузить результаты покрытия в основную модель. См. описание функции cvload (Simulink Coverage).
Сведения о покрытии см. в разделе Сбор покрытия в тестах
