Запись данных в область регистра на указанном ядре IP
Блок SoC/ввод-вывод процессора
Блок записи регистров записывает данные из алгоритма процессора в область регистров на указанном ядре IP. При моделировании подсистема задач, управляемая таймером или событием, содержит блок записи регистра. Сигналы данных из блока записи регистров соединяются с блоком канала регистров, управляющим этими регистрами и их транзакциями.
При разработке или анализе программной стороны приложения SoC блок записи регистра может быть соединен с блоком приемника данных ввода-вывода. В этой конфигурации блок IO Data Sink предоставляет либо ранее записанные, либо искусственные данные, обеспечивая возможность более направленного моделирования программного обеспечения и процессорной стороны приложения, без необходимости явно моделировать взаимодействие аппаратных средств и памяти.
Для автоматического создания кода C для проекта и выполнения на устройстве SoC используйте инструмент SoC Builder. Для создания и выполнения кода C для моделей SoC требуются функции Embedded Coder ®. Дополнительные сведения о создании кода для конструкций SoC см. в разделе Создание конструкции SoC.

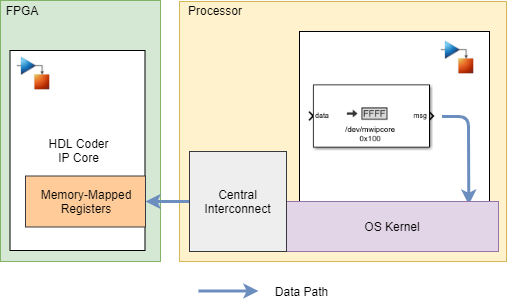

SoC Builder реализует блок записи регистров с IPs FPGA и процессора, которые используют протокол интерфейса AXI4. Протокол AXI4 интерфейса позволяет процессору записывать векторные данные из процессора в смежную группу регистров на FPGA. Используйте этот блок для простой, низкопроходной связи с отображением памяти, такой как запись в управляющие регистры и регистры состояния. На этой диаграмме показано обобщенное представление сформированной реализации кода.
