Потоковая передача данных из общей памяти в алгоритмы процессора
Блок SoC/ввод-вывод процессора
Блок чтения потока передает данные из общей памяти в канале памяти в алгоритм процессора. При моделировании подсистема задач, управляемая таймером или событием, содержит блок чтения потока. Сигналы данных из блока канала памяти соединяются с блоком считывания потока. После записи в общую память канал памяти уведомляет блок диспетчера задач о событии записи. Затем блок диспетчера задач запускает управляемую событиями подсистему, содержащую блок чтения потока и соответствующий алгоритм.
При разработке или анализе программного обеспечения приложения SoC блок чтения потока может быть подключен к блоку источника данных ввода-вывода. В этой конфигурации блок IO Data Source предоставляет либо ранее записанные, либо искусственные данные, обеспечивая возможность более направленного моделирования программного обеспечения и процессорной стороны приложения, без необходимости явно моделировать взаимодействие аппаратных средств и памяти.
Для автоматического создания кода C для проекта и выполнения на устройстве SoC используйте инструмент SoC Builder. Для создания и выполнения кода C для моделей SoC требуются функции Embedded Coder ®. Дополнительные сведения о создании кода для конструкций SoC см. в разделе Создание конструкции SoC.

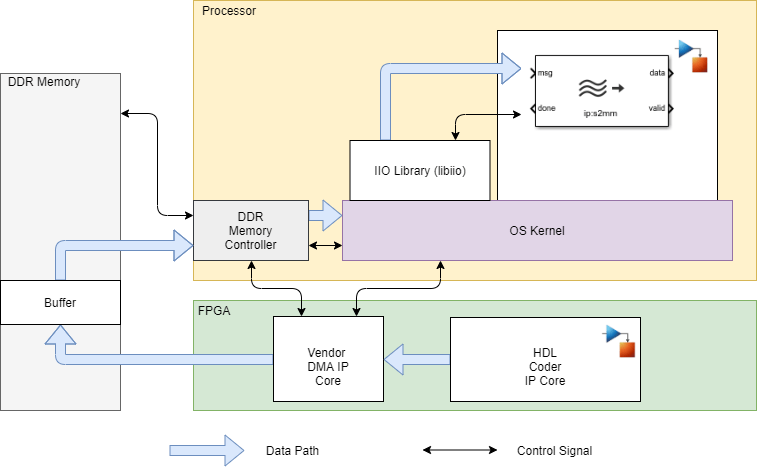

Инструмент SoC Builder реализует блоки Stream Read, Stream Write, Memory Channel и Task Manager с IP-адресами FPGA и процессора, использующими протокол AXI4-stream связи. Протокол AXI4-stream использует прямой доступ к памяти (DMA) для считывания вектора данных в совместно используемую область во внешней памяти. Этот протокол обеспечивает высокоскоростную потоковую передачу данных между FPGA и встроенным процессором через внешнюю память. На этой диаграмме показано обобщенное представление сформированной реализации кода.
