Шаблон High-Definition Multimedia Interface (HDMI) предоставляет имитационную модель для потоковой передачи видео SoC с использованием пакета поддержки SoC Blockset™ для устройств Xilinx ®. Этот шаблон используется для моделирования и анализа влияния внутренних и внешних подключений, таких как поведение ввода-вывода HDMI на алгоритм обработки изображений.
Компьютерное зрение Toolbox™
Видение HDL Toolbox™
Пакет поддержки пакетов SoC для устройств Xilinx

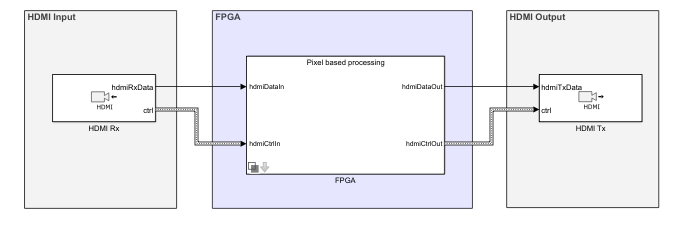

Видеопотоки HDMI из блока HDMI Rx в FPGA, который реализует алгоритм обработки видеоданных. Обработанные изображения поступают в блок Tx HDMI.

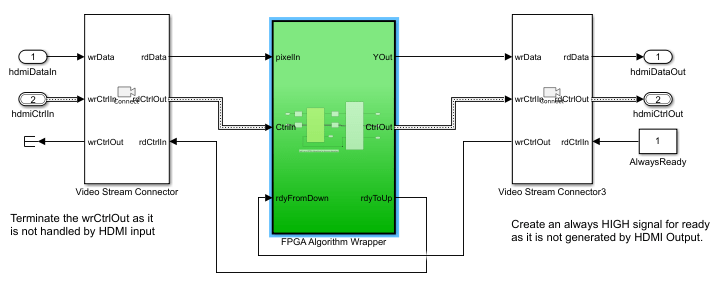

Пиксельная модель FPGA использует блоки VideyStream Connector для подключения различных подсистем и блоков ввода-вывода HDMI. VideyStream Connector требуется для создания каждой подсистемы в виде отдельного IP-адреса в реализованной эталонной конструкции из модели. Поскольку модель кадра FPGA предназначена только для моделирования и не используется для реализации, блоки соединителя видеопотока не моделируются.
В MATLAB ® на вкладке Ярлыки проекта (Project Shortcuts) щелкните Открыть пиксельную модель FPGA (Open FPGA pixel model). Откройте окно FPGA Algorithm Wrapper, как показано выделенным зеленым цветом.

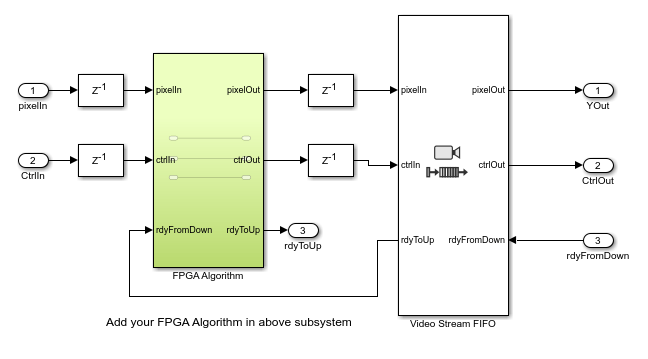

FPGA Algorithm, также выделенный зеленым цветом, содержит транзитные порты и сигналы.
Вы можете изменить содержимое модели алгоритма FPGA, чтобы включить нужный алгоритм обработки изображения, с полным моделированием и формированием кода окружающей системы видеопамяти. Для разработки и исследования чистого алгоритма щелкните Открыть модель кадра FPGA (Open FPGA frame model) на вкладке Ярлыки проекта (Project Shortcuts) и повторите этот шаг.
