Просмотр иерархии и связности компонента в специализированном представлении. Такие виды позволяют создавать более простые диаграммы, отображающие только подмножество исходных элементов модели для конкретной задачи или задачи конструирования.
Откройте окно ex_RobotArch_props модель.
open_system('ex_RobotArch_props')
Дважды щелкните значок Sensors и затем выберите DataProcessing компонент.
Щелкните правой кнопкой мыши и выберите Create Spotlight From Component.

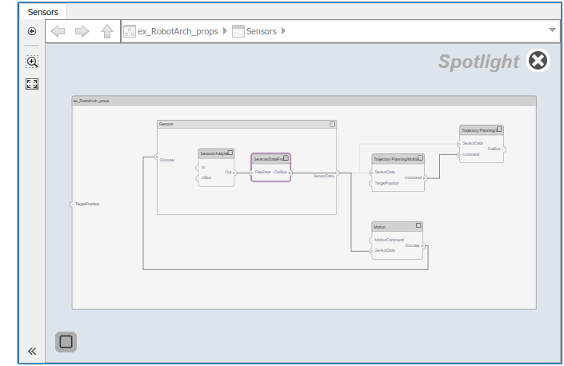

Вид прожектора запускает и показывает все элементы модели, к которым DataProcessing компонент подключается. Схема прожектора размещается автоматически и не может быть отредактирована. Однако она позволяет проверять только один компонент и изучать его связность с другими компонентами.
Примечание
Виды прожектора являются переходными. Они не сохраняются вместе с моделью.

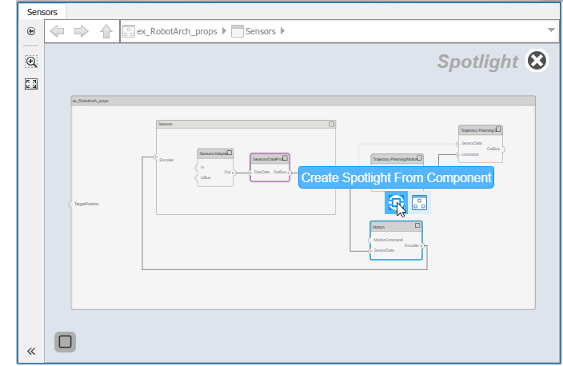

На виде прожектора переместите прожектор в другой компонент. Выберите компонент «Движение». Щелкните многоточие над компонентом, чтобы открыть меню действий. Чтобы создать прожектор из компонента, выберите
значок.

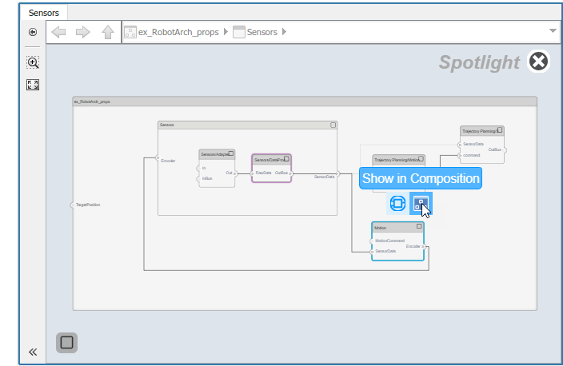

Чтобы просмотреть архитектурную модель на уровне конкретного компонента, выберите компонент и щелкните
значок.
Вернитесь к виду модели архитектуры, щелкнув значок.
Закройте модель, закрыв окно Composer™ системы.
Примечание
Более сложные условия фильтрации можно создать с помощью галереи архитектурных представлений. Дополнительные сведения см. в разделе Интерактивное создание представлений архитектуры.
