Габариты грузового автомобиля
Коробочный грузовик является одним из транспортных средств, которые можно использовать в среде моделирования 3D. Эта среда визуализируется с помощью Unreal Engine ® от Epic Games ®. На следующей диаграмме представлены размеры данного транспортного средства. Размеры по высоте соответствуют вертикальной плоскости грунта. Размеры длины и ширины соответствуют исходной точке транспортного средства в системе координат транспортного средства. Начало координат - на земле, в геометрическом центре транспортного средства. Для получения более подробной информации об этих схемах см. раздел «Размеры».
Для добавления данного типа транспортного средства в среду моделирования 3D:
Добавьте в модель Simulink ® блок «Имитация 3D транспортного средства» или «Имитация 3D транспортного средства» с заземлением.
В блоке задайте для параметра «Тип» значение Box truck.

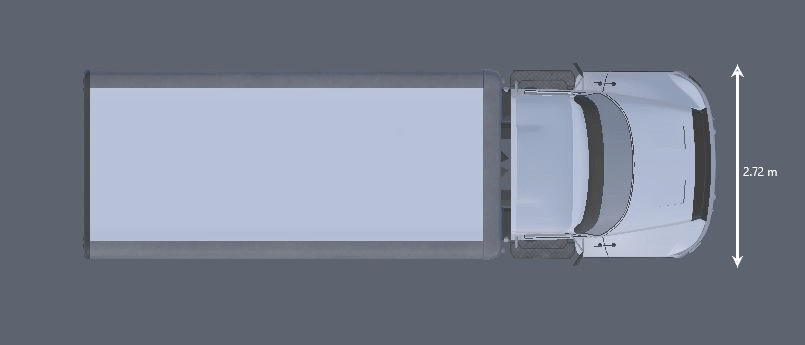

Top-down view - Размеры по ширине транспортного средства

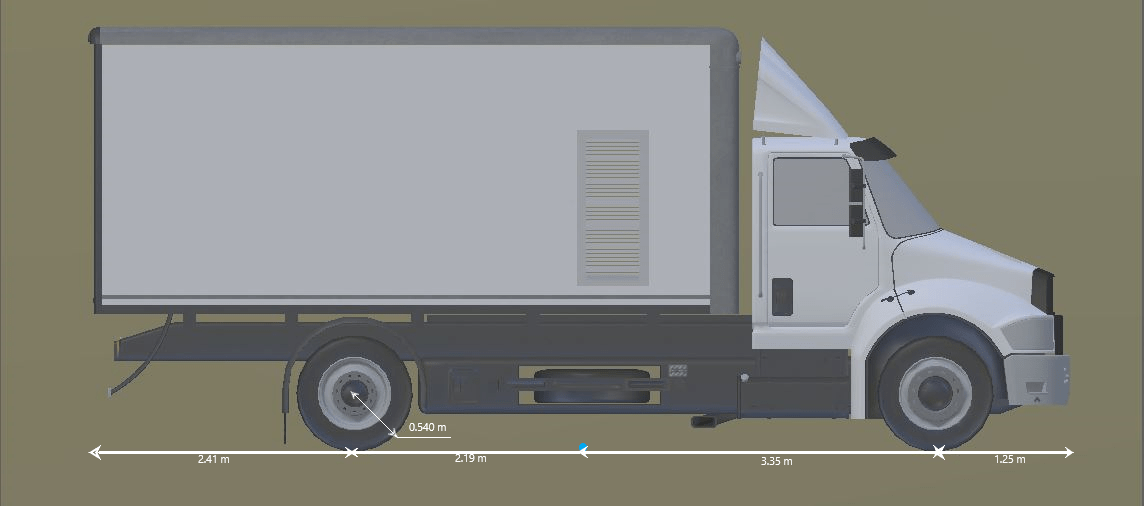

Side view - длина транспортного средства, размеры переднего свеса и заднего свеса;

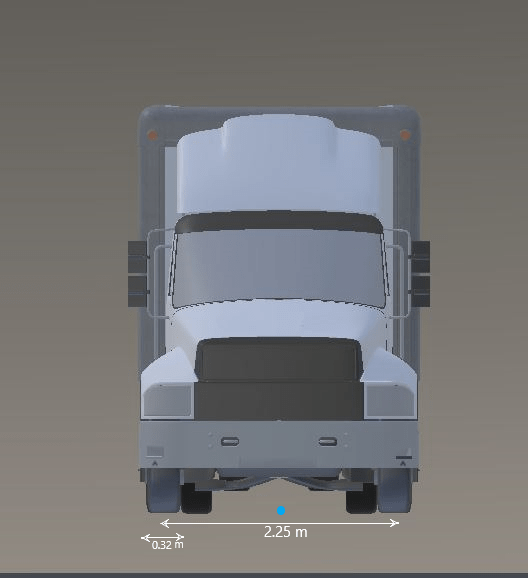

Front view - Ширина шины и размеры передней оси

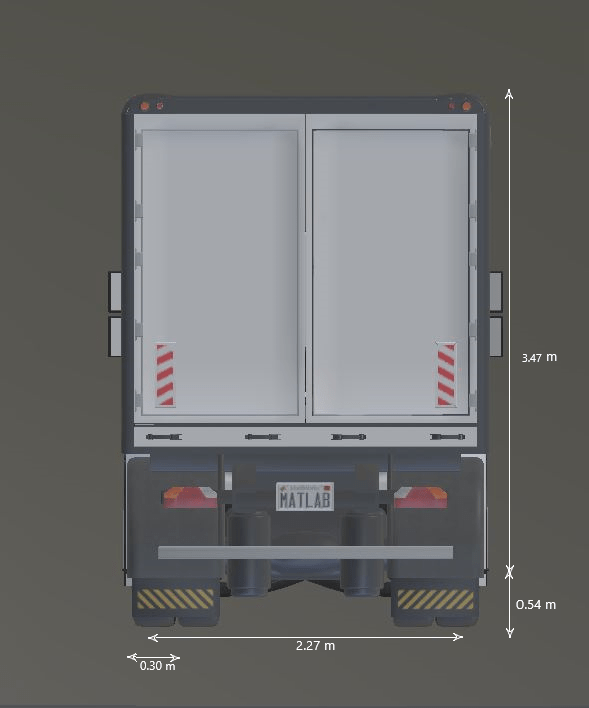

Rear view - Высота транспортного средства и размеры задней оси
В блоках датчиков моделирования 3D используйте параметр Место монтажа для установки датчиков в предварительно определенных местах на транспортном средстве. В таблице показаны положения X, Y и Z мест установки относительно начала координат транспортного средства. Эти местоположения находятся в системе координат транспортного средства, где:
Ось X указывает вперед от транспортного средства.
Ось Y указывает влево от транспортного средства, если смотреть вперед.
Ось Z указывает вверх от земли.
Коробочный грузовик - расположение датчиков относительно происхождения транспортного средства
| Место монтажа | X (м) | Y (м) | Z (м) |
|---|---|---|---|
Front bumper | 5.10 | 0 | 0.60 |
Rear bumper | –5 | 0 | 0.60 |
| 2.90 | 1.60 | 2.10 |
| 2.90 | –1.60 | 2.10 |
| 2.60 | 0.20 | 2.60 |
| 3.80 | 0 | 2.10 |
| 1.30 | 0 | 4.20 |
