Габариты кабины трактора
Cab-Over Tractor - один из тракторов, который можно использовать в среде моделирования 3D. Среда визуализируется с помощью Unreal Engine ® от Epic Games ®. В разделе «Размеры» приведены размеры этого трактора. Размеры по высоте соответствуют вертикальной плоскости грунта. Размеры длины и ширины соответствуют исходной точке трактора в системе координат транспортного средства. Начало координат - на земле, в геометрическом центре трактора.
Для добавления этого типа трактора в среду моделирования 3D:
Добавьте блок Simulation 3D Tractor в модель Simulink ®.
В блоке задайте для параметра «Тип» значение Cab-over tractor.

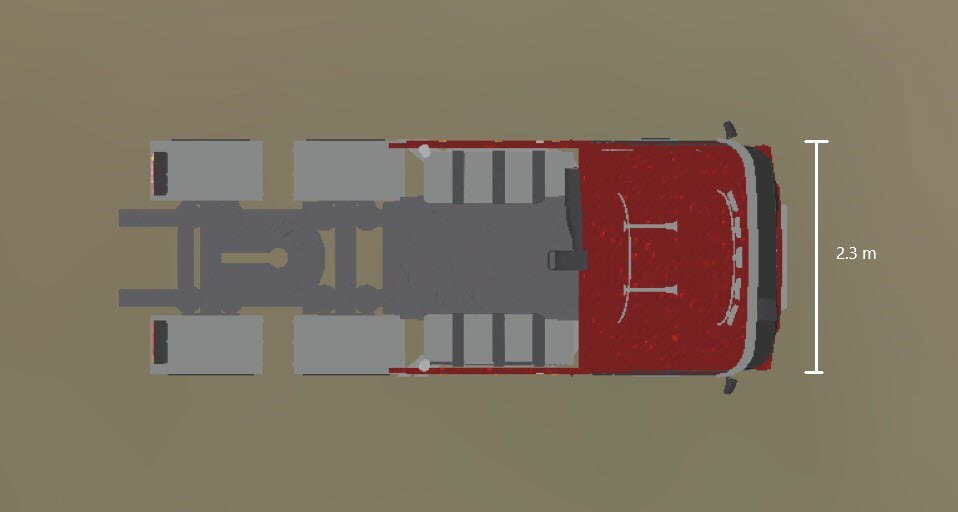

Top-down view - Габариты по ширине трактора

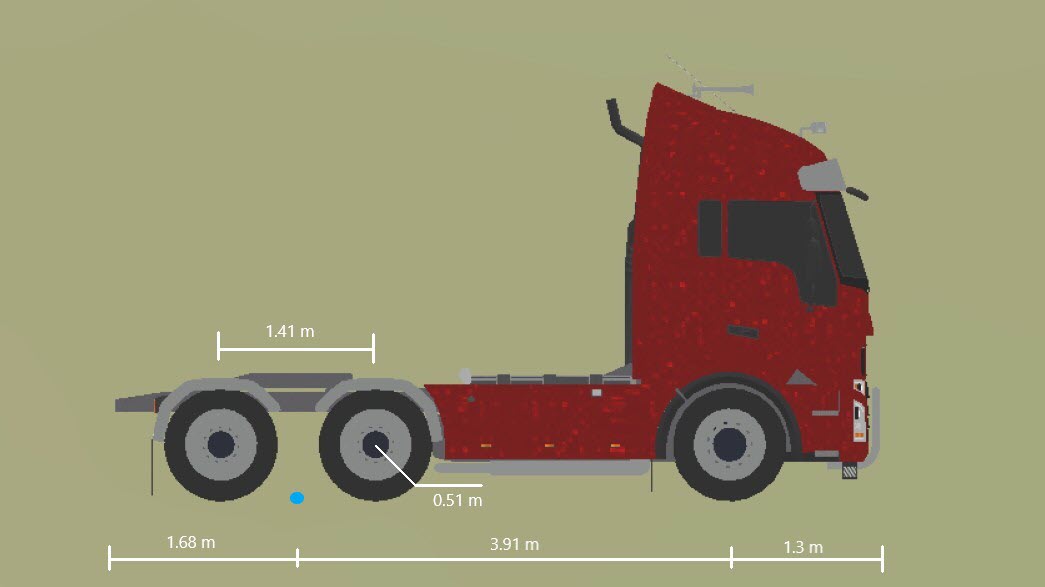

Side view - длина трактора, габариты переднего свеса и заднего свеса;

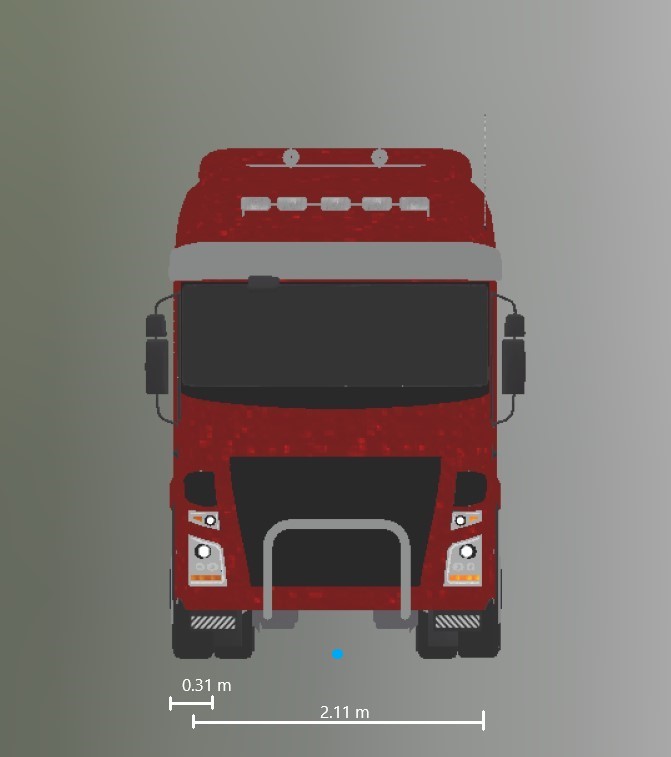

Front view - Ширина шины и размеры передней оси
