Размеры двухосного прицепа
Двухосный прицеп - это один из прицепов, который можно использовать в среде моделирования 3D. Среда визуализируется с помощью Unreal Engine ® от Epic Games ®. В разделе «Размеры» приведены размеры данного прицепа. Размеры по высоте соответствуют вертикальной плоскости грунта. Размеры длины и ширины соответствуют исходной точке прицепа в системе координат транспортного средства. Начало - на земле, в геометрическом центре прицепа.
Чтобы добавить этот тип трейлера в среду моделирования 3D, выполните следующие действия.
Добавьте блок модели Simulation 3D Trailer в модель Simulink ®.
В блоке задайте для параметра «Тип» значение Two-axle trailer.

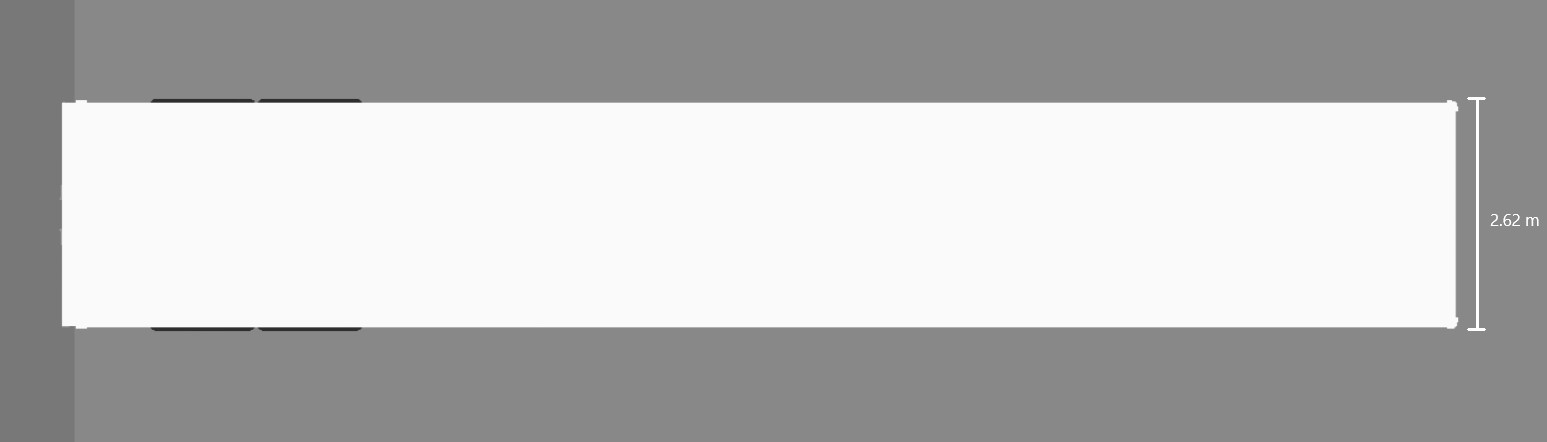

Top-down view - Размеры ширины прицепа

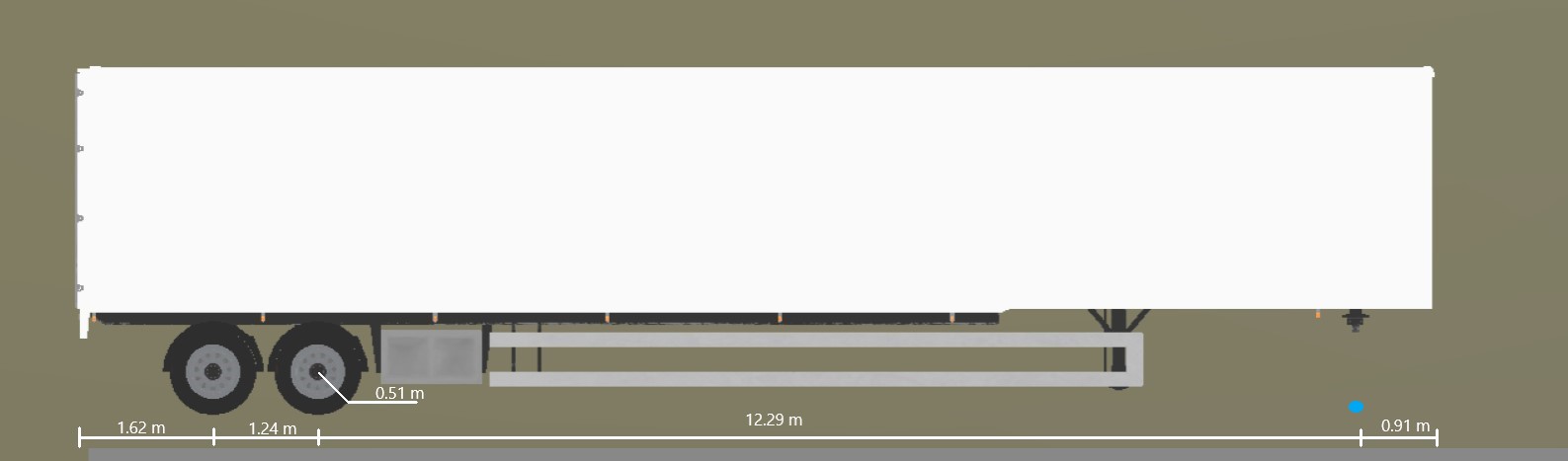

Side view - Длина прицепа, размеры переднего свеса и заднего свеса

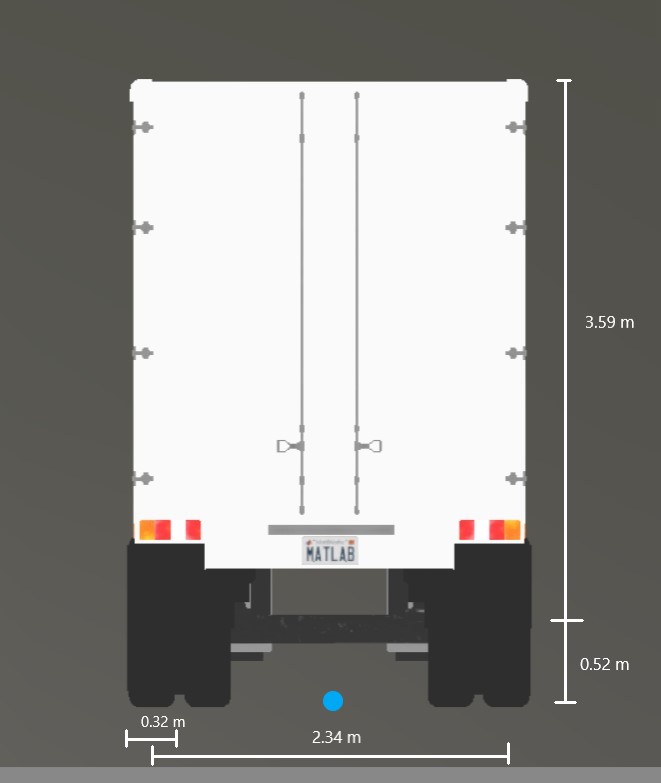

Back view - Ширина шины и размеры передней оси
