Компонент понижающей или повышающей цветности
Панель инструментов Vision HDL/преобразования
Блок ресамплера цветности понижает или увеличивает выборку потока пикселей.
Понижающая дискретизация уменьшает пропускную способность и требования к памяти в видеосистеме за счет объединения компонентов цветности пикселей в нескольких пикселях. Можно указать фильтр для предотвращения наложения псевдонимов, выбрав фильтр по умолчанию или введя коэффициенты.
Повышающая дискретизация восстанавливает сигнал до его первоначальной скорости. Для вычисления дополнительной пробы можно использовать интерполяцию или репликацию.
Блок принимает компоненты яркости и цветности. Блок не изменяет компонент яркости и применяет задержку, чтобы выровнять его с повторно дискретизированными выходами цветности. Скорость выходного компонента яркости равна скорости входного сигнала.
Этот блок использует потоковый пиксельный интерфейс с pixelcontrol шина для сигналов управления кадрами. Этот интерфейс позволяет блоку работать независимо от размера и формата изображения. Все блоки Vision HDL Toolbox™ используют один и тот же потоковый интерфейс. Блок принимает и возвращает значение скалярного пикселя и шину, которая содержит пять управляющих сигналов. Сигналы управления указывают достоверность каждого пикселя и его местоположение в кадре. Чтобы преобразовать кадр (матрицу пикселей) в последовательный поток пикселей и управляющие сигналы, используйте блок «От кадра к пикселям». Полное описание интерфейса см. в разделе Потоковый пиксельный интерфейс.
При использовании блока с буфером внутренней линии внутри включенной подсистемы (Simulink) шаблон разрешенного сигнала должен поддерживать синхронизацию потока пикселей, включая минимальные интервалы гашения. Если шаблон включения искажает синхронизацию потока пикселей, могут появиться частичные выходные кадры, поврежденные сигналы управления потоком пикселей или несоответствия между результатами моделирования Simulink ® и HDL. Возможно, потребуется увеличить интервалы гашения, чтобы выдержать циклы при низком значении параметра enable. Дополнительные сведения см. в разделе Настройка интервалов гашения.

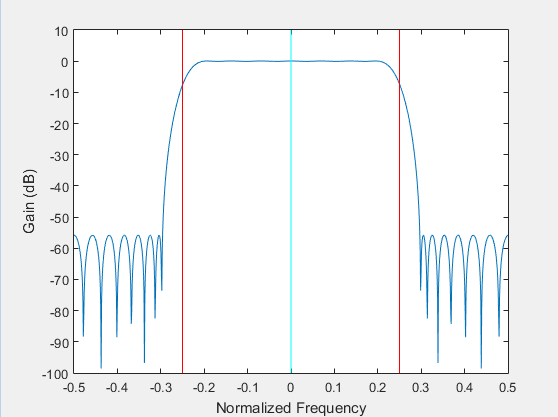

Фильтр сглаживания по умолчанию - это фильтр нижних частот с 29 отводами, который соответствует блоку ресамплинга Chroma по умолчанию в Computer Vision Toolbox™. В частотной характеристике этого фильтра полоса пропускания [-0,25 0,25] занимает половину общей полосы пропускания. Этот фильтр подавляет наложение псевдонимов после 4:4:4 to 4:2:2 понижение дискретизации.
Независимо от того, используется ли фильтр по умолчанию или указаны собственные коэффициенты, фильтр реализуется в HDL с использованием полностью параллельной архитектуры. Чтобы уменьшить число умножителей, генерация кода HDL использует преимущества симметричных, единичных или нулевых коэффициентов.
Блок вставляет край изображения с симметричными значениями пикселов. См. раздел Заполнение кромки. Кроме того, если кадр имеет нечетное количество пикселей в ширину, блок симметрично помещает линию. Это размещение делает блок более устойчивым к изменению синхронизации видео.
