Выполните полярное кодирование согласно 5G НОМЕР стандарта
Беспроводная панель инструментов HDL/обнаружение и исправление ошибок
Блок полярного кодирования NR реализует потоковый полярный кодер с аппаратными управляющими сигналами. Можно сконфигурировать блок для использования схем кодирования нисходящей линии связи или восходящей линии связи в соответствии со стандартом 5G NR. Стандарт 5G NR требует полярного кодирования для канального кодирования каналов передачи DCI, UCI и BCH.
Реализация кодера соответствует nrPolarEncode (5G Панель инструментов).
Поскольку задержка этой операции может изменяться, блок выдает выходной сигнал nextFrame, который указывает, когда блок готов принять новые входы. Дополнительные сведения см. в разделе Задержка на этой странице.
Этот блок нельзя использовать в включенной или сбрасываемой подсистеме.
Этот блок реализует кодер с помощью log2(N) этапы параллельного кодирования. Блок сохраняет все сообщение в буфере, затем перемежает и отображает информационные биты на основе шаблона, указанного в стандарте для значений K и E. Шаг перемежения включается только при установке параметра Link direction равным Downlink.

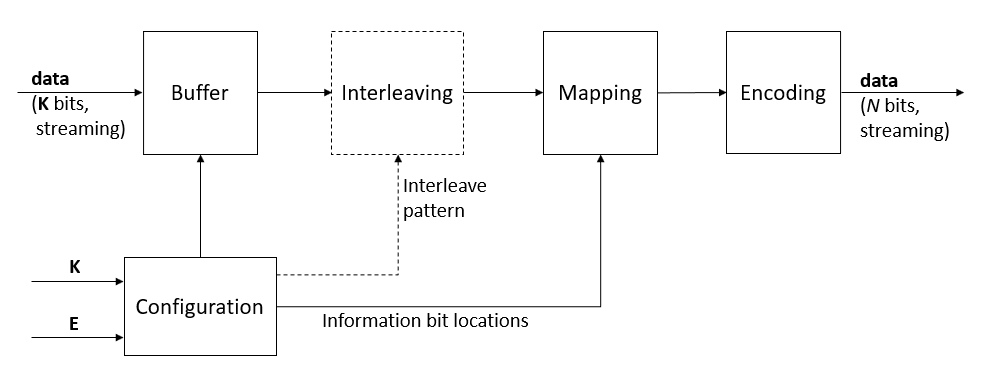

На этой диаграмме показана архитектура полярного кодера.
Блок использует этап «Конфигурация» при изменении входных значений K и E. Блок вычисляет новую длину сообщения, N, и местоположения информационных битов, затем передает их в буфер и стадию отображения. Поскольку шаблоны отображения вычисляются по мере необходимости, а не сохраняются в аппаратных средствах, блок поддерживает все значения K и E в пределах поддерживаемого диапазона. На этапе «Конфигурация» также вычисляется шаблон чередования при установке для параметра «Направление связи» значения Downlink.
При установке для параметра Источник конфигурации значения Property, значения K и E являются константами, поэтому декодер не реализует этап конфигурации. В этом случае блок включает статические таблицы поиска, которые содержат предварительно вычисленную конфигурацию.
Точная задержка изменяется на основе значений K и E. Задержка больше для кадров, где значения K и E изменяются, и блок должен вычислить новую конфигурацию. Поскольку задержка изменяется, используйте выходной управляющий сигнал nextFrame, чтобы определить, когда блок готов к новому входному кадру.

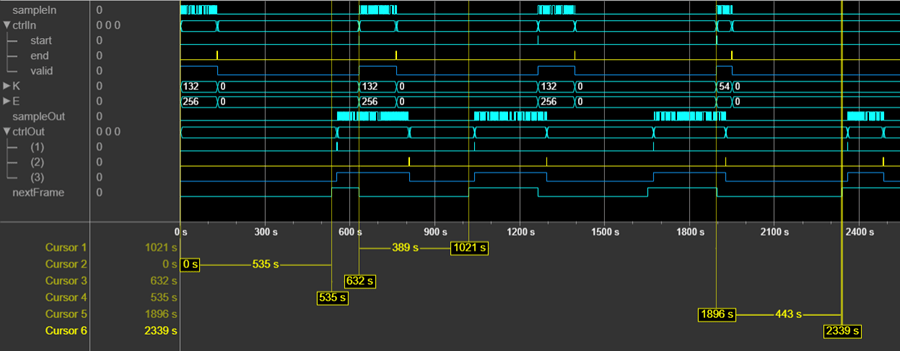

Эта форма сигнала показывает, как изменяется задержка со значениями K и E. Для первого кадра с заданными значениями K и E блок должен определить длину сообщения и отображение информационных битов для этих значений. Этот этап конфигурирования означает, что блок занимает больше времени, чтобы начать возврат закодированных выборок. В этом случае блок также занимает больше времени, прежде чем он будет готов принять следующий входной кадр. Когда входные значения K и E равны 132 и 256 соответственно, блок имеет задержку 535 циклов от входного начального сигнала до выходного nextFrame. Для последующих кадров с одинаковыми значениями для K и E блок готов раньше, потому что ему не нужно пересчитывать конфигурацию. Форма сигнала показывает, что эта новая задержка составляет 389 циклов. Когда значения K и E изменяются на 54 и 124 соответственно, блок должен вычислить новую конфигурацию, и задержка изменяется на 443 цикла.
[1] 3GPP TS 38.211. "НР; Физические каналы и модуляция. "Проект партнерства 3-го поколения; Техническая спецификация на сеть радиодоступа группы. URL: https://www.3gpp.org.
[2] Арикан, Эрдал. «Поляризация канала: метод построения кодов достижения пропускной способности для симметричных каналов без двоичного ввода и запоминания». Сделки IEEE по теории информации 55, № 7 (июль 2009 года): 3051-73. https://doi.org/10.1109/TIT.2009.2021379.
