wlanNonHTData

Формирование сигнала поля без HT-Data

свернуть все на странице

Синтаксис

y = wlanNonHTData (psdu, cfg)
y = wlanNonHTData (psdu, cfg, scramInit)

Описание

пример

y = wlanNonHTData(psdu,cfg) генерирует поле данных без HT [1] во временной области для битов PSDU psdu и параметры передачи без HT cfg.

пример

y = wlanNonHTData(psdu,cfg,scramInit) указывает состояние инициализации скремблера.

Примеры

свернуть все

Открыть сценарий в реальном времени

Генерация формы сигнала для поля 20MHz non-HT-Data для 36 Мбит/с.

Создание объекта конфигурации, отличного от HT, и присвоение MCS до 5.

cfg = wlanNonHTConfig('MCS',5);

Назначение случайных данных PSDU и генерация формы сигнала поля данных.

psdu = randi([0 1],cfg.PSDULength*8,1);
y = wlanNonHTData(psdu,cfg);
size(y)
ans = 1×2

        4480           1
Открыть сценарий в реальном времени

Конфигурирование параметров передачи путем создания wlanNonHTConfig объект, задающий пропускную способность канала 80 МГц и статическую пропускную способность.

cfg = wlanNonHTConfig('ChannelBandwidth','CBW80','SignalChannelBandwidth',true, ...
     'BandwidthOperation','Static');

Создайте случайный PSDU соответствующей длины.

psdu = randi([0 1],8*cfg.PSDULength,1,'int8');

Создайте начальную псевдослучайную последовательность скремблера.

[range,numBits] = scramblerRange(cfg);
scramInit = randi(range);

Создайте сигнал поля данных без HT.

y = wlanNonHTData(psdu,cfg,scramInit);

Входные аргументы

свернуть все

Биты блока служебных данных (PSDU) процедуры сходимости физического уровня (PLCP), заданные как вектор столбца с двоичным значением длиной 8 × L, где L - длина PSDU в байтах. Чтобы задать L, установите PSDULength имущества cfg вход.

Типы данных: double

Параметры передачи без HT, указанные как wlanNonHTConfig объект.

Начальное состояние скремблера или начальная псевдослучайная последовательность скремблера для каждого сформированного пакета.

При отключении сигнализации полосы пропускания путем установки SignalchannelBandwidth имущества cfg вход в 0 (false), этот вход представляет начальное состояние скремблера. В этом случае этот вход должен быть целым числом в интервале [1, 127] или как соответствующий вектор столбца с двоичным значением длины семь. Значение по умолчанию, 93, - это примерное состояние в разделе I.1.5.2 раздела [1].

При включении сигнализации полосы пропускания путем установки SignalchannelBandwidth имущества cfg вход в 1 (true), этот вход представляет псевдослучайную последовательность скремблера, описанную в таблице 17-7 из [1]. В этом случае этот вход должен быть целым числом в интервале [min, max] или соответствующим вектором столбца с двоичным значением длины NB. Значения min, max и NB зависят от значений BandwidthOperation и ChannelBandwidth свойства cfg ввод в соответствии с этой таблицей.

Значение cfg.BandwidthOperationЗначение cfg.ChannelBandwidthЗначение не менееЗначение не болееЗначение NB
'Absent''CBW20'1315
'Absent''CBW5', 'CBW10', 'CBW40', 'CBW80', или 'CBW160'0315
'Static' или 'Dynamic''CBW20'1154
'Static' или 'Dynamic''CBW5', 'CBW10', 'CBW40', 'CBW80', или 'CBW160'0154

Если этот ввод не указан, функция использует NB наиболее значащие биты значения по умолчанию, 93.

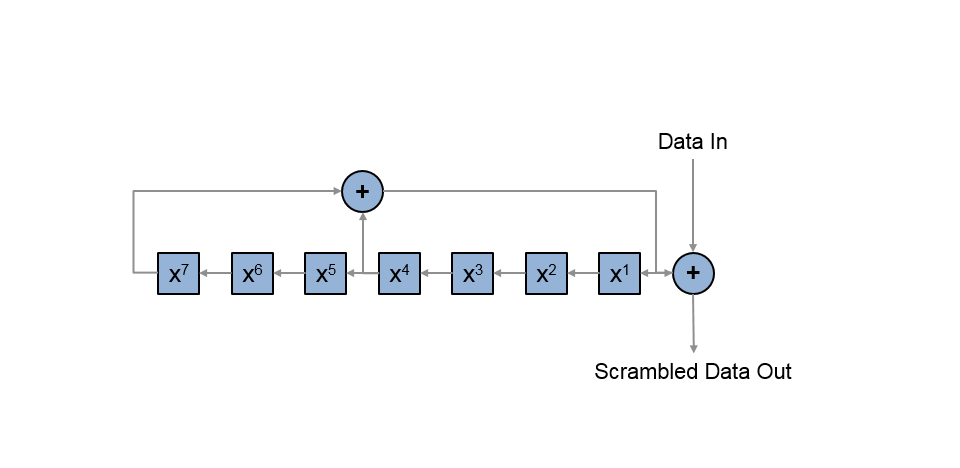

Раздел 17.3.5.5 [1] определяет процесс скремблирования и дескремблирования, применяемый к передаваемым данным. Поля заголовка и данных, которые следуют за полем инициализации скремблера (включая биты заполнения данных), скремблируются посредством XORing каждого бита с длиной 127 периодической последовательности, генерируемой многочленом S (x) = x7 + x4 + 1. Октеты PSDU помещаются в битовый поток, и в каждом октете бит 0 (LSB) является первым, а бит 7 (MSB) является последним. На этом рисунке показана генерация последовательности и операция XOR.

Преобразование из целого числа в биты использует левую ориентацию MSB. Для инициализации скремблера с десятичной запятой 1, биты отображаются на показанные элементы.

ЭлементX7X6X5X4X3X2X1
Битовое значение0000001

Чтобы создать битовый поток, эквивалентный десятичному, используйте de2bi. Например, для десятичных знаков 1:

de2bi(1,7,'left-msb')
ans =

     0     0     0     0     0     0     1

Пример: [1; 0; 1; 1; 1; 0; 1] передает состояние инициализации скремблера 93 как двоичный вектор.

Типы данных: double | int8

Выходные аргументы

свернуть все

Форма сигнала временной области поля данных без HT, возвращенная в виде матрицы комплексных значений размера NS-by-NT.

  • NS - количество выборок временной области.

  • NT - количество передающих антенн.

Типы данных: double
Поддержка комплексного номера: Да

Подробнее

свернуть все

PSDU

Блок служебных данных физического уровня (PHY) (PSDU). Это поле состоит из переменного числа октетов. Минимальное значение равно 0 (нулю), а максимальное - 2500. Для получения дополнительной информации см. IEEE Std 802.11™-2012, раздел 15.3.5.7.

Поле данных без HT

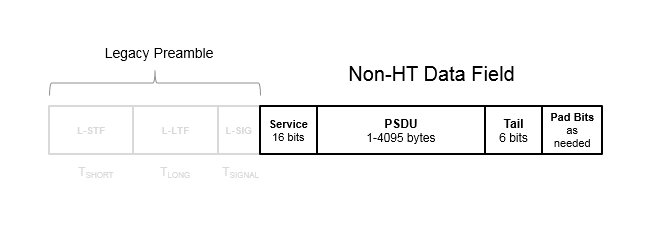

Поле данных без высокой пропускной способности (не-HT Data) используется для передачи кадров MAC и состоит из поля обслуживания, PSDU, хвостовых битов и битов pad.

  • Поле обслуживания - содержит 16 нулей для инициализации скремблера данных.

  • PSDU - поле переменной длины, содержащее блок служебных данных (PSDU) PLCP.

  • Tail - хвостовые биты, необходимые для завершения сверточного кода. Поле использует шесть нулей для одного потока кодирования.

  • Pad Bits - поле переменной длины, необходимое для обеспечения того, чтобы поле данных без HT содержало целое число символов.

Алгоритмы

свернуть все

Обработка полей данных без HT

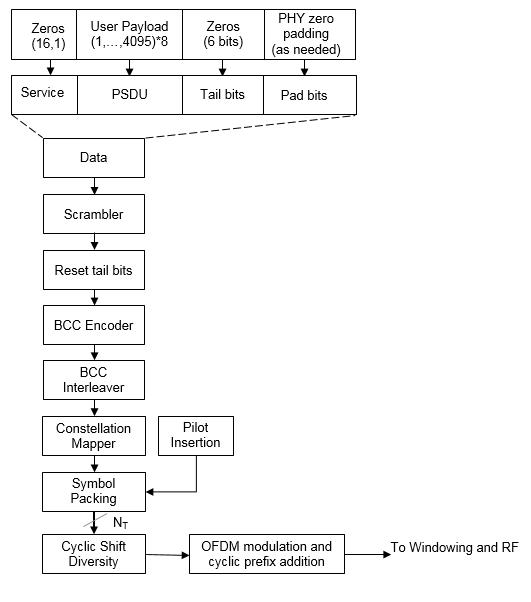

Поле не-HT Data следует за L-SIG в пакете. Подробнее об алгоритме см. раздел 17.3.5 [1]. Данные, не являющиеся данными HT, включают в себя полезную нагрузку пользователя в PSDU плюс 16 служебных битов, шесть конечных битов и дополнительные биты дополнения, необходимые для заполнения последнего символа OFDM. Функция выполняет обработку передатчика в поле данных без HT и генерирует сигнал во временной области.

Ссылки

[1] IEEE Std 802.11™-2016 (версия IEEE Std 802.11-2012). «Часть 11: Спецификации управления доступом к среде беспроводной локальной сети (MAC) и физического уровня (PHY)». Стандарт IEEE для информационных технологий - телекоммуникации и обмен информацией между системами. Локальные и столичные сети - особые требования.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью MATLAB ® Coder™

.

См. также

| |

Представлен в R2015b

[1] IEEE ® Std 802.11-2012 Адаптирован и переиздан с разрешения IEEE. Авторское право IEEE 2012. Все права защищены.
