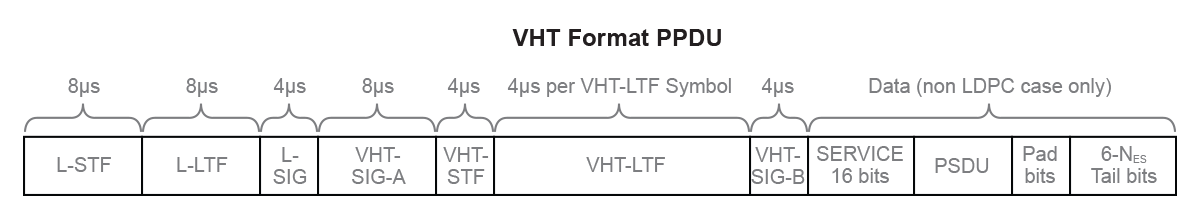

Восстановление информационных битов в поле VHT-SIG-A путем выполнения оценки канала на L-LTF по квазистатическому каналу с замиранием 1x2

Создать wlanVHTConfig объект, имеющий полосу пропускания канала 80 МГц. Генерация сигналов поля L-LTF и VHT-SIG-A с использованием этого объекта.

cfg = wlanVHTConfig('ChannelBandwidth','CBW80');
txLLTF = wlanLLTF(cfg);
[txVHTSIGA, txBits] = wlanVHTSIGA(cfg);
chanBW = cfg.ChannelBandwidth;
noiseVarEst = 0.1;

Пропускать сигналы L-LTF и VHT-SIG-A через квазистатический канал замирания 1x2 с AWGN.

H = 1/sqrt(2)*complex(randn(1,2),randn(1,2));
rxLLTF    = awgn(txLLTF*H,10);
rxVHTSIGA = awgn(txVHTSIGA*H,10);

Оценка канала выполняется на основе L-LTF.

demodLLTF = wlanLLTFDemodulate(rxLLTF,chanBW,1);
chanEst = wlanLLTFChannelEstimate(demodLLTF,chanBW);

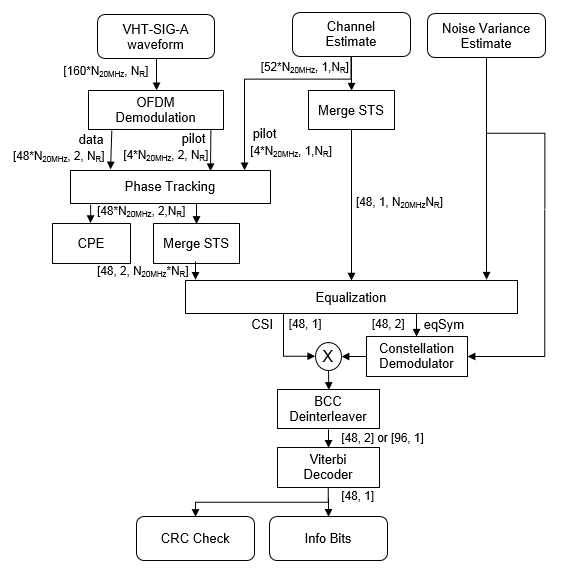

Восстановление VHT-SIG-A. Убедитесь, что проверка CRC выполнена успешно.

[rxBits,failCRC] = wlanVHTSIGARecover(rxVHTSIGA,chanEst,noiseVarEst,'CBW80');
failCRC

failCRC = logical
   0

Проверка отказа CRC возвращает 0, указывая, что ЦИК прошел.

Сравните переданные биты с принятыми битами. Убедитесь, что сообщенный результат CRC верен, поскольку выходные данные соответствуют входным данным.

isequal(txBits,rxBits)

ans = logical
   1

Восстановите VHT-SIG-A в канале AWGN. Сконфигурируйте сигнал VHT с полосой пропускания канала 160 МГц, одним пространственно-временным потоком и одной приемной антенной.

Создать wlanVHTConfig объект, задающий полосу пропускания канала 160 МГц.

cfg = wlanVHTConfig('ChannelBandwidth','CBW160');

Генерация сигналов поля L-LTF и VHT-SIG-A.

txLLTF = wlanLLTF(cfg);
[txSig,txBits] = wlanVHTSIGA(cfg);
chanBW = cfg.ChannelBandwidth;
noiseVarEst = 0.1;

Передача VHT-SIG-A через канал AWGN.

awgnChan = comm.AWGNChannel('NoiseMethod','Variance','Variance',noiseVarEst);
rxLLTF = awgnChan(txLLTF);
rxSig = awgnChan(txSig);

Выполните оценку канала на основе L-LTF.

demodLLTF = wlanLLTFDemodulate(rxLLTF,chanBW,1);
chEst = wlanLLTFChannelEstimate(demodLLTF,chanBW);

Восстановите VHT-SIG-A, указав метод выравнивания нулевого давления, и проверьте результат CRC

[recBits,failCRC] = wlanVHTSIGARecover(rxSig,chEst,noiseVarEst,'CBW160','EqualizationMethod','ZF');
disp(failCRC)

   0

Убедитесь, что принятый сигнал не содержит битовых ошибок.

biterr(txBits,recBits)

ans = 0

Восстановление VHT-SIG-A в канале 2x2 MIMO с AWGN. Подтвердите, что CRC проверка пропусков.

Сконфигурируйте канал VHT 2x2 MIMO.

chanBW = 'CBW20';
cfgVHT = wlanVHTConfig('ChannelBandwidth', chanBW, 'NumTransmitAntennas', 2, 'NumSpaceTimeStreams', 2);

Генерация сигналов L-LTF и VHT-SIG-A.

txLLTF  = wlanLLTF(cfgVHT);
txVHTSIGA = wlanVHTSIGA(cfgVHT);

Пропускают сигналы L-LTF и VHT-SIG-A через канал 2 × 2 MIMO с белым шумом.

mimoChan = comm.MIMOChannel('SampleRate', 20e6);
rxLLTF = awgn(mimoChan(txLLTF), 15);
rxVHTSIGA = awgn(mimoChan(txVHTSIGA),15);

Демодулируйте сигнал L-LTF. Чтобы сформировать оценку канала, используйте демодулированную L-LTF.

demodLLTF = wlanLLTFDemodulate(rxLLTF, chanBW, 1);
chanEst = wlanLLTFChannelEstimate(demodLLTF, chanBW);

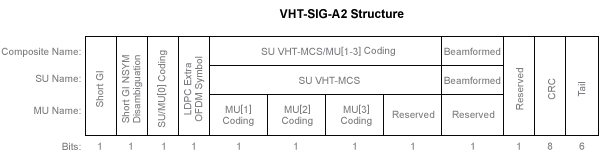

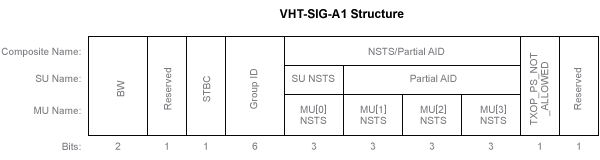

Восстановление информационных битов в VHT-SIG-A.

[recVHTSIGABits, failCRC, eqSym] = wlanVHTSIGARecover(rxVHTSIGA, chanEst, 0, chanBW);

Визуализация графика рассеяния выровненных символов, eqSym.

scatterplot(eqSym(:))
