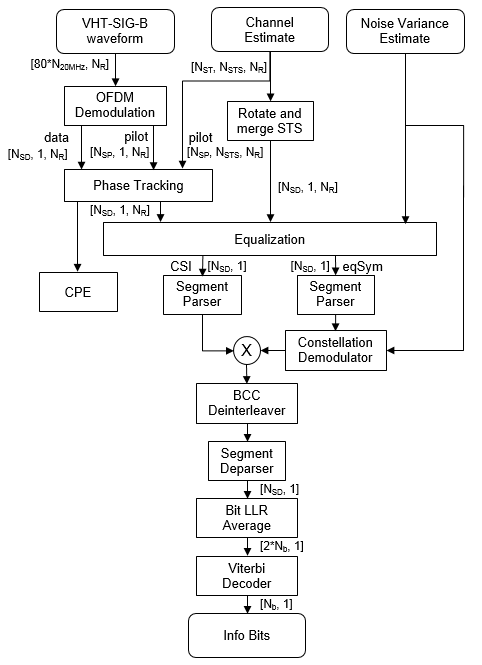

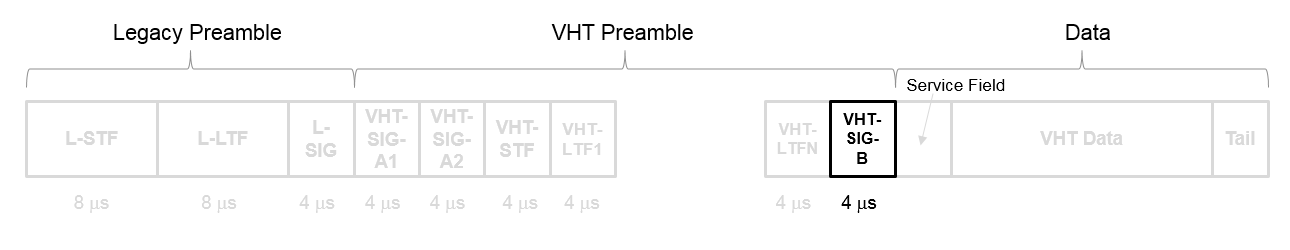

Восстановление битов VHT-SIG-B в совершенном канале, имеющем полосу пропускания канала 80 МГц, один пространственно-временной поток и одну приемную антенну.

Создать wlanVHTConfig объект, имеющий полосу пропускания канала 80 МГц. С помощью объекта создайте сигнал VHT-SIG-B.

cfg = wlanVHTConfig('ChannelBandwidth','CBW80');
[txSig,txBits] = wlanVHTSIGB(cfg);

Для полосы пропускания канала 80 МГц имеется 242 занятые поднесущие. Размеры массива оценки канала для этого примера должны быть [Nst, Nsts, Nr] = [242,1,1]. В примере предполагается идеальный канал и одна приемная антенна. Поэтому задайте оценку канала в виде вектора столбца единиц, а оценку дисперсии шума в виде нуля.

chEst = ones(242,1);
noiseVarEst = 0;

Восстановление VHT-SIG-B. Убедитесь, что принятые биты информации идентичны переданным битам.

rxBits = wlanVHTSIGBRecover(txSig,chEst,noiseVarEst,'CBW80');
isequal(txBits,rxBits)

ans = logical
   1

Восстановите поле VHT-SIG-B с помощью корректора нулевого давления в канале AWGN с полосой пропускания канала 160 МГц, одним пространственно-временным потоком и одной приемной антенной.

Создать wlanVHTConfig объект, задающий полосу пропускания канала 160 МГц. С помощью объекта создайте сигнал VHT-SIG-B.

cfg = wlanVHTConfig('ChannelBandwidth','CBW160');
[txSig,txBits] = wlanVHTSIGB(cfg);

Передача передаваемого VHT-SIG-B через канал AWGN.

noiseVarEst = 0.1;
awgnChan = comm.AWGNChannel('NoiseMethod','Variance','Variance',noiseVarEst);
rxSig = awgnChan(txSig);

Восстановите поле VHT-SIG-B, указав выравнивание с нулевым усилием. Убедитесь, что полученная информация не содержит битовых ошибок.

chEst = ones(484,1);
recBits = wlanVHTSIGBRecover(rxSig,chEst,noiseVarEst,'CBW160','EqualizationMethod','ZF');
numErr = biterr(txBits,recBits)

numErr = 0

Восстановление VHT-SIG-B в канале 2x2 MIMO для SNR = 10 дБ и приемника, который имеет показатель шума 9 дБ. Убедитесь, что информационные биты восстановлены правильно.

Установите полосу пропускания канала и соответствующую частоту дискретизации.

cbw = 'CBW20';
fs = 20e6;

Создайте объект конфигурации VHT с полосой пропускания 20 МГц и двумя путями передачи. Генерация сигналов L-LTF и VHT-SIG-B.

vht = wlanVHTConfig('ChannelBandwidth',cbw,'NumTransmitAntennas',2, ...
    'NumSpaceTimeStreams',2);

txVHTLTF = wlanVHTLTF(vht);
[txVHTSIGB,txVHTSIGBBits] = wlanVHTSIGB(vht);

Передача сигналов VHT-LTF и VHT-SIG-B через канал 2x2 TGac.

tgacChan = wlanTGacChannel('NumTransmitAntennas',2, ...
    'NumReceiveAntennas',2, 'ChannelBandwidth',cbw,'SampleRate',fs);
rxVHTLTF = tgacChan(txVHTLTF);
rxVHTSIGB = tgacChan(txVHTSIGB);

Добавьте белый шум для SNR = 10dB.

chNoise = comm.AWGNChannel('NoiseMethod','Signal to noise ratio (SNR)',...
    'SNR',10);

rxVHTLTF = chNoise(rxVHTLTF);
rxVHTSIGB = chNoise(rxVHTSIGB);

Добавьте дополнительный белый шум, соответствующий приемнику с показателем шума 9 дБ. Дисперсия шума равна k * T * B * F, где k - постоянная Больцмана, T - температура окружающей среды, B - полоса пропускания канала (частота дискретизации), F - показатель шума приемника.

nVar = 10^((-228.6+10*log10(290)+10*log10(fs)+9)/10);
rxNoise = comm.AWGNChannel('NoiseMethod','Variance','Variance',nVar);

rxVHTLTF = rxNoise(rxVHTLTF);
rxVHTSIGB = rxNoise(rxVHTSIGB);

Демодулируйте сигнал VHT-LTF и используйте его для генерации оценки канала.

demodVHTLTF = wlanVHTLTFDemodulate(rxVHTLTF,vht);
chEst = wlanVHTLTFChannelEstimate(demodVHTLTF,vht);

Восстановите информационные биты VHT-SIG-B. Отображение графика рассеяния выровненных символов.

[recVHTSIGBBits,eqSym,cpe] = wlanVHTSIGBRecover(rxVHTSIGB,chEst,nVar,cbw);
scatterplot(eqSym)

Отображение общей фазовой ошибки.

cpe

cpe = 0.0485

Определите количество ошибок между переданными и принятыми информационными битами VHT-SIG-B.

numErr = biterr(txVHTSIGBBits,recVHTSIGBBits)

numErr = 0
