Физические каналы восходящей линии связи
5G физический общий канал восходящей линии связи (PUSCH), физический канал управления восходящей линии связи (PUCCH) форматы 0, 1, 2, 3 и 4 и физический канал произвольного доступа (PRACH)
Физические каналы соответствуют набору частотно-временных ресурсов, используемых для передачи конкретных данных транспортного канала, управляющей информации или индикаторной информации. Данные каждого транспортного канала, управляющая информация и информация о индикаторе отображаются в соответствующий ему физический канал. 5G Toolbox™ поддерживает следующие физические каналы восходящей линии связи.
| Физический канал | Описание |
|---|---|
| PUSCH - Физический восходящий общий канал | PUSCH содержит пользовательские данные, сообщения сигнализации управления радиоресурсами (RRC) и информацию управления восходящей линии связи (UCI). |
| PUCCH 0 - Физический формат канала управления восходящей линии связи 0 | Формат PUCCH 0 содержит гибридные автоматические запросы повторения (HARQ) и запросы планирования. Формат 0 передает не более двух биты, используя один или два символа OFDM. |
| PUCCH 1 - Физический формат канала управления восходящей линии связи 1 | Формат PUCCH 1 является длинным аналогом длительности 0, передающим самое большее два бита и использующим от 4 до 14 символов OFDM. |
| PUCCH 2 - Физический формат канала управления восходящей линии связи 2 | Формат PUCCH 2 содержит информацию о состоянии канала (CSI) и многобитный HARQ. Формат 2 передает более двух биты и использует один или два символа OFDM. |
| PUCCH 3 - Физический формат канала управления восходящей линии связи 3 | Формат 3 PUCCH является длинной длительностью аналогом формата 2, передающим более двух биты и использующим от 4 до 14 символов OFDM. |
| PUCCH 4 - Физический формат канала управления восходящей линии связи 4 | Формат PUCCH 4 аналогичен формату 3 с поддержкой до четырех пользователей. |

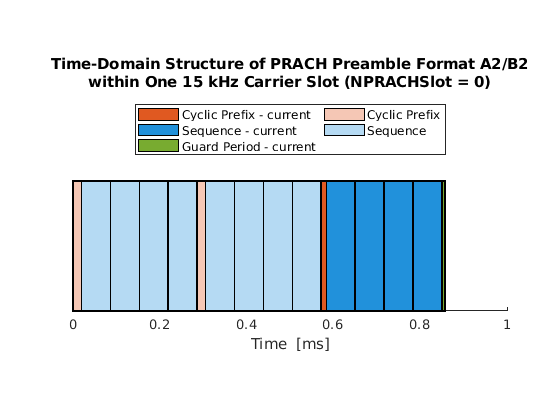

| PRACH - Физический канал произвольного доступа | PRACH содержит преамбулы произвольного доступа, используемые для инициирования процедур произвольного доступа. |
Обзор доступных функций кодирования восходящего канала и канала управления см. в разделах Транспортные каналы восходящего канала и Информация управления восходящего канала, соответственно.
