current

Распределение тока на металлической или диэлектрической антенне или поверхности массива

Свернуть все на странице

Синтаксис

current(object,frequency)
i = current(object,frequency)
[i,p] = current(object,frequency)
current(object,frequency,'dielectric')
i = current(object,frequency,'dielectric')
i = current(___,Name,Value)

Описание

пример

current(object,frequency) вычисляет и строит график абсолютного значения тока на поверхности антенны или объекта массива на заданной частоте.

пример

i = current(object,frequency) возвращает x, y z компоненты тока на поверхности объекта антенны или массива с заданной частотой.

[i,p] = current(object,frequency) возвращает x, y z компоненты тока на поверхности объекта антенны или массива на заданной частоте и в точке, в которой выполняется текущее вычисление.

пример

current(object,frequency,'dielectric') вычисляет и строит график абсолютного значения тока при заданном значении частоты на диэлектрической грани антенны или массива.

i = current(object,frequency,'dielectric') возвращает x, y z компоненты тока на диэлектрической поверхности объекта антенны или массива с заданной частотой.

i = current(___,Name,Value) вычисляет ток на поверхности антенны с помощью дополнительных пар "имя-значение".

Примеры

свернуть все

Открыть Live Script

Вычислите и постройте график распределения тока для кругового цикла антенны на 70MHz частоте.

 h = loopCircular;
 current(h,70e6);

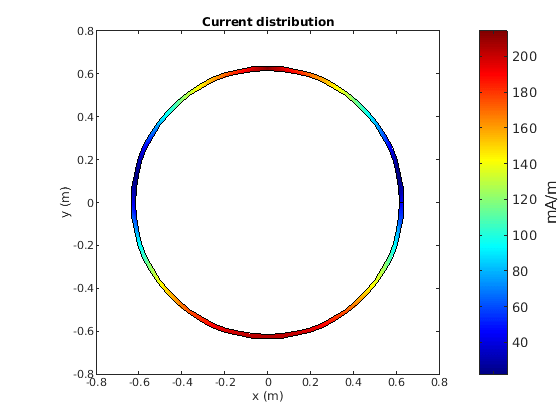

Figure contains an axes. The axes with title Current distribution contains 3 objects of type patch.

Открыть Live Script

Вычислите распределение тока прямоугольного массива по умолчанию на 70MHz частоте.

h = rectangularArray;
i = current(h,70e6)
i = 3×160 complex

   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i
   0.0009 + 0.0020i   0.0013 + 0.0025i  -0.0002 - 0.0012i   0.0003 + 0.0014i   0.0005 + 0.0015i  -0.0005 - 0.0015i  -0.0013 - 0.0025i  -0.0010 - 0.0020i   0.0015 + 0.0028i  -0.0015 - 0.0028i  -0.0012 - 0.0023i   0.0011 + 0.0023i   0.0030 + 0.0052i  -0.0021 - 0.0035i   0.0017 + 0.0030i  -0.0017 - 0.0030i  -0.0007 - 0.0018i   0.0007 + 0.0017i  -0.0000 - 0.0041i   0.0000 + 0.0021i   0.0007 + 0.0017i  -0.0007 - 0.0018i   0.0005 + 0.0015i  -0.0005 - 0.0015i   0.0011 + 0.0022i   0.0003 + 0.0013i  -0.0009 - 0.0020i   0.0009 + 0.0020i  -0.0015 - 0.0027i   0.0016 + 0.0028i  -0.0002 - 0.0012i  -0.0011 - 0.0023i   0.0001 + 0.0021i  -0.0000 - 0.0041i  -0.0031 - 0.0052i   0.0021 + 0.0035i  -0.0017 - 0.0030i  -0.0013 - 0.0025i   0.0017 + 0.0030i   0.0014 + 0.0025i   0.0009 + 0.0020i   0.0013 + 0.0025i  -0.0002 - 0.0012i   0.0003 + 0.0013i   0.0005 + 0.0015i  -0.0005 - 0.0015i  -0.0013 - 0.0025i  -0.0009 - 0.0020i   0.0016 + 0.0028i  -0.0015 - 0.0028i
   0.0569 + 0.1044i   0.0434 + 0.0768i   0.0667 + 0.1338i   0.0656 + 0.1283i   0.0649 + 0.1254i   0.0629 + 0.1191i   0.0379 + 0.0663i   0.0530 + 0.0959i   0.0349 + 0.0607i   0.0284 + 0.0490i   0.0460 + 0.0818i   0.0508 + 0.0914i   0.0032 + 0.0054i   0.0139 + 0.0236i   0.0179 + 0.0304i   0.0250 + 0.0430i   0.0586 + 0.1083i   0.0616 + 0.1156i   0.0670 + 0.1426i   0.0670 + 0.1362i   0.0616 + 0.1158i   0.0586 + 0.1084i   0.0629 + 0.1192i   0.0650 + 0.1255i   0.0509 + 0.0915i   0.0657 + 0.1285i   0.0530 + 0.0960i   0.0569 + 0.1044i   0.0349 + 0.0608i   0.0286 + 0.0493i   0.0667 + 0.1338i   0.0461 + 0.0820i   0.0670 + 0.1362i   0.0670 + 0.1426i   0.0032 + 0.0055i   0.0140 + 0.0238i   0.0252 + 0.0432i   0.0379 + 0.0663i   0.0180 + 0.0306i   0.0435 + 0.0770i   0.0569 + 0.1044i   0.0434 + 0.0768i   0.0667 + 0.1338i   0.0656 + 0.1283i   0.0648 + 0.1254i   0.0628 + 0.1191i   0.0379 + 0.0663i   0.0530 + 0.0959i   0.0349 + 0.0607i   0.0284 + 0.0490i
Открыть Live Script

Создайте микрополосковую закрашенную фигуру, используя 'FR4' в качестве диэлектрической подложки.

d = dielectric('FR4');
pm = patchMicrostrip('Length',75e-3, 'Width',37e-3,                 ...
        'GroundPlaneLength',120e-3, 'GroundPlaneWidth',120e-3, ...
        'Substrate',d)
pm =
  patchMicrostrip with properties:

               Length: 0.0750
                Width: 0.0370
               Height: 0.0060
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.1200
     GroundPlaneWidth: 0.1200
    PatchCenterOffset: [0 0]
           FeedOffset: [-0.0187 0]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(pm)

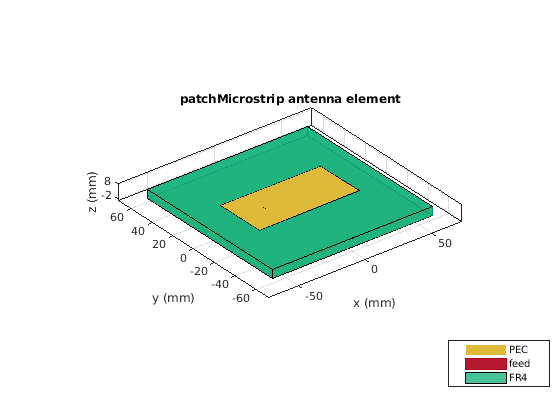

Figure contains an axes. The axes with title patchMicrostrip antenna element contains 6 objects of type patch, surface. These objects represent PEC, feed, FR4.

Постройте график распределения тока на антенне на частоте 1,67 ГГц.

figure
current(pm,1.67e9,'dielectric')

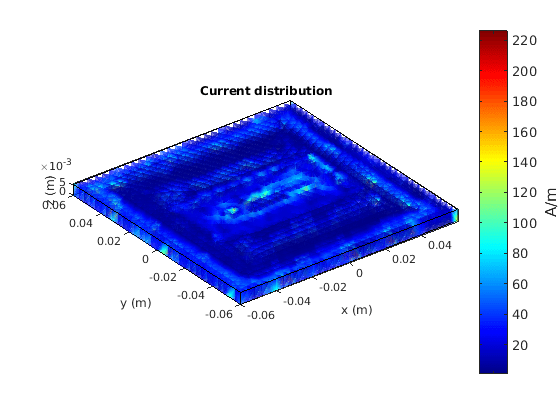

Figure contains an axes. The axes with title Current distribution contains 2 objects of type patch.

Открыть Live Script

Создайте пифа по умолчанию (плоская инвертированная F-антенна).

ant = pifa;

Визуализируйте распределение тока на антенне пифа при помощи шкалы журнала функции.

current(ant,1.75e9,'scale','log')

Figure contains an axes. The axes with title Current distribution (log) contains 3 objects of type patch.

Входные параметры

свернуть все

Объект антенны или массива, заданный как скалярный указатель.

Частота для вычисления распределения тока, заданная как скаляр в Гц.

Пример: 70e6

Типы данных: double

Аргументы в виде пар имя-значение

Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN.

Пример: 'scale','log10'

Масштабируйте, чтобы визуализировать распределение тока на поверхности антенны, заданное как строка или указатель на функцию. Значения строки: 'linear', 'log', 'log10'. По умолчанию значение 'linear'. Указатель на функцию может быть любой математической функцией, такой как log, log10, cos, или sin.

Типы данных: char | function_handle

Выходные аргументы

свернуть все

x, y z компоненты распределения тока, возвращенные как 3-байтовая n комплексная матрица в A/m. Значение тока вычисляется на каждом треугольном mesh или каждой диэлектрической грани тетраэдра на поверхности антенны или массива.

Декартовы координаты, представляющие центр каждого треугольника в mesh, возвращенные как 3-байтовая n действительная матрица.

См. также

|

Введенный в R2015a
