efficiency

Эффективность излучения антенны

Описание

пример

E = efficiency(antenna,frequency) возвращает эффективность излучения антенны на заданной частоте.

пример

efficiency(antenna,frequency) строит графики эффективности излучения антенны на заданной частоте.

Примеры

свернуть все

Создайте монополистую антенну.

m = metal('Lead');
ant = monopoleTopHat('Conductor',m);
show(ant)

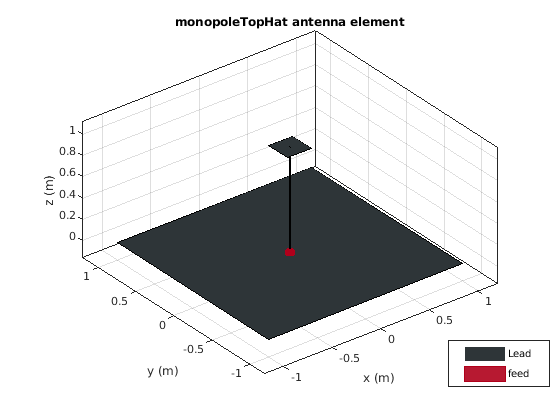

Figure contains an axes. The axes with title monopoleTopHat antenna element contains 5 objects of type patch, surface. These objects represent Lead, feed.

Постройте график эффективности излучения антенны в частотной области значений 20-80 МГц.

efficiency(ant,linspace(40e6,100e6,41))

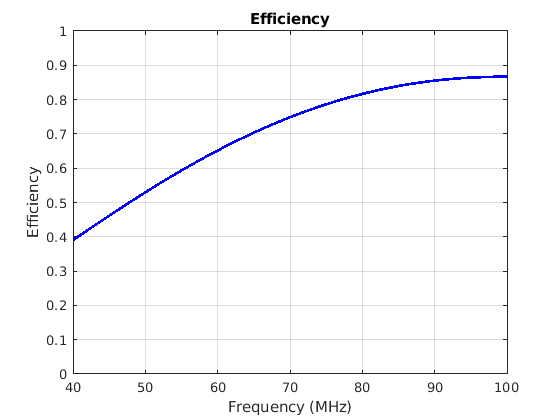

Figure contains an axes. The axes with title Efficiency contains an object of type line.

Создайте и визуализируйте закрашенную фигуру антенны с помощью PEC, медных серебряных и алюминиевых металлических закрашенных фигур.

ant_patchPEC = patchMicrostrip('Substrate',dielectric('Air'),'Conductor',metal('PEC'));
ant_patchCopper = patchMicrostrip('Substrate',dielectric('FR4'),'Conductor',metal('Copper'));
ant_patchSilver = patchMicrostrip('Substrate',dielectric('FR4'),'Conductor',metal('Silver'));
ant_patchAluminium = patchMicrostrip('Substrate',dielectric('FR4'),'Conductor',metal('Aluminium'));

Сравните эффективность излучения этих антенн на частоте 1 ГГц.

Eff_patchPEC = efficiency(ant_patchPEC,1e09)
Eff_patchPEC = 1
Eff_patchCopper = efficiency(ant_patchCopper,1e09)
Eff_patchCopper = 0.4689
Eff_patchSilver = efficiency(ant_patchSilver,1e09)
Eff_patchSilver = 0.4101
Eff_patchAluminium = efficiency(ant_patchAluminium,1e09)
Eff_patchAluminium = 0.4669

Входные параметры

свернуть все

Входная антенна, заданная как antenna объект. Заданный объект антенны должен быть структурой с одной подачей.

Частотная область значений для вычисления эффективности излучения, заданный как скаляр в герце или вектор с каждым модулем в Гц.

Пример: 50e6: 1e6: 100e6

Типы данных: double

Выходные аргументы

свернуть все

Эффективность излучения антенны, возвращаемая в виде скаляра или вектора со значениями в области значений [0,1].

Подробнее о

свернуть все

Эффективность излучения

Средняя по времени плотность степени, излучаемая антенной, составляет:

где, r = радиус сферы,

θ, φ = сферические координационные углы,

E, H = интенсивность электрического и магнитного поля соответственно.

Общая степень, излучаемая антенной, составляет:

где, U = интенсивность излучения (W/единичный сплошной угол),

dВ = элемент твердого угла.

Эффективность излучения определяется как:

где, контакт = общая входная степень.

См. также

|

Введенный в R2021a
